Bridges & Gateways

PCAN-Router FD

Compacte CAN Bridge met 2x CAN FD / CAN

Op aanvraag





De Peak PCAN-Router FD ondersteunt het CAN-protocol
De Peak PCAN-Router FD ondersteunt het CAN FD-protocol
PCAN-Router FD vanPeak

Offerte aanvraag

Stel een vraag

De Peak PCAN-Router FD maakt de aansluiting op twee CAN FD- of CAN-bussen mogelijk. Bovendien ondersteunt de module flexibele gegevensroutering tussen beide kanalen. Dankzij de krachtige ARM Cortex M4F-microcontroller is het gedrag vrij programmeerbaar. Daardoor past de router zich eenvoudig aan uiteenlopende netwerktoepassingen aan. Daarnaast ondersteunt de module conversie van CAN naar CAN FD en vice versa. Zo integreert u bijvoorbeeld CAN FD-toepassingen in bestaande CAN 2.0-netwerken. Tijdens complexe migraties blijft bestaande communicatie namelijk behouden. Kortom, de PCAN-Router FD biedt flexibiliteit voor moderne CAN-netwerken.

Met behulp van de programmeerbibliotheek en de GNU-compiler voor C en C++ ontwikkelt u eenvoudig eigen firmware. Daarna wordt de firmware via CAN naar de module overgebracht. Bij levering beschikt de PCAN-Router FD al over een standaard firmware. Bovendien wordt de bijbehorende broncode als voorbeeld meegeleverd. Daardoor kunnen ontwikkelaars snel starten met eigen configuraties en toepassingen.

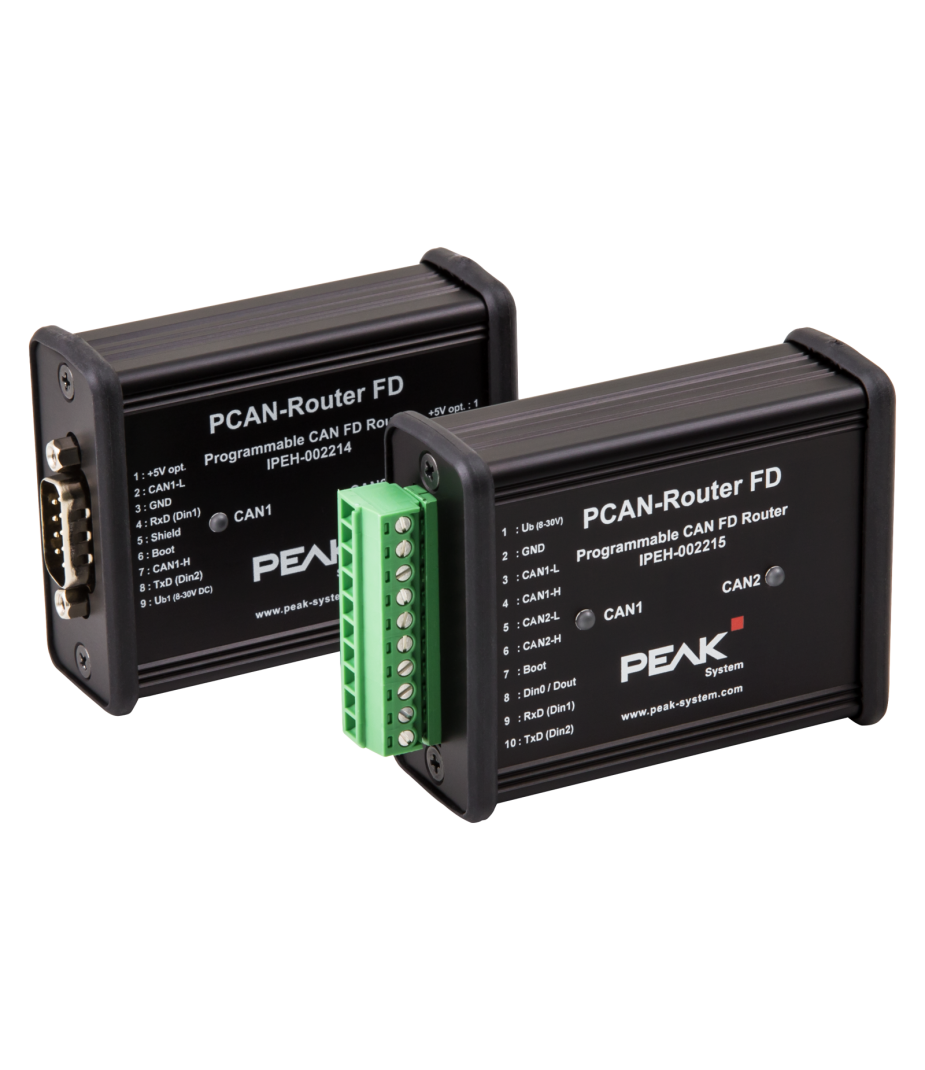

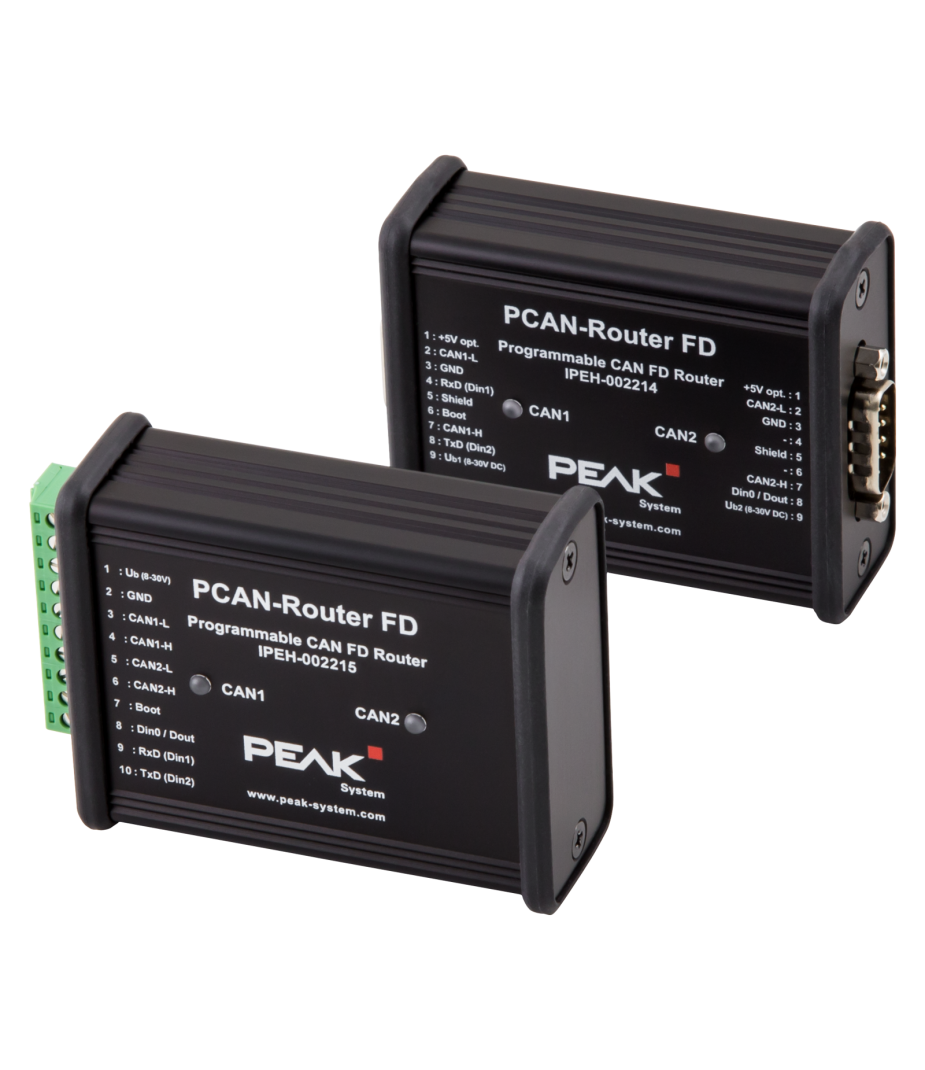

De module is geplaatst in een robuuste aluminium profielbehuizing. Daarnaast is hij verkrijgbaar met twee D-Sub-connectoren of een schroefklemmenstrook. Daardoor kiest u eenvoudig de uitvoering die bij uw installatie past.

Let op: de PCAN-Router FD moet geprogrammeerd worden om de standaard 1-op-1 doorvoer-configuratie te wijzigen. Daarom is een aangepaste firmware noodzakelijk voor specifieke routeringsfuncties.

Kenmerken en voordelen

  • Kombineert 2x CAN FD of CAN in één bridge
  • Geschikt voor gebruik in CAN- en CAN FD-netwerken
  • Naadloze integratie van CAN FD en CAN in één systeem
  • Eenvoudige koppeling van CAN-systemen en -apparaten
  • Verhoogde systeem betrouwbaarheid
  • CAN FD-communicatie t/m 12 Mbit/s via D-Sub9 via schroef -connectoren

Tech Specs

CAN FD Mode

ISO CAN FD (ISO 11898-1)
nonISO CAN FD

CAN FD Baudrate

Arbitration 10 kBit/s … 1 Mbit/s
Data rate max 8 MBit/s

CAN FD Transceiver

TJA1043T
met Wake-Up

CAN Mode

CAN high-speed (ISO 11898-2)

CAN Baudrates

5 kBit/s … 1 Mbit/s

Connector

D-Sub9 (CiA® 106)

Voeding

8~30 V=

Stroomverbruik

max. 100 mA bij 12 V=

Temperatuur

Gebruik -40 °C tot +85 °C
Opslag -40 °C tot +100 °C

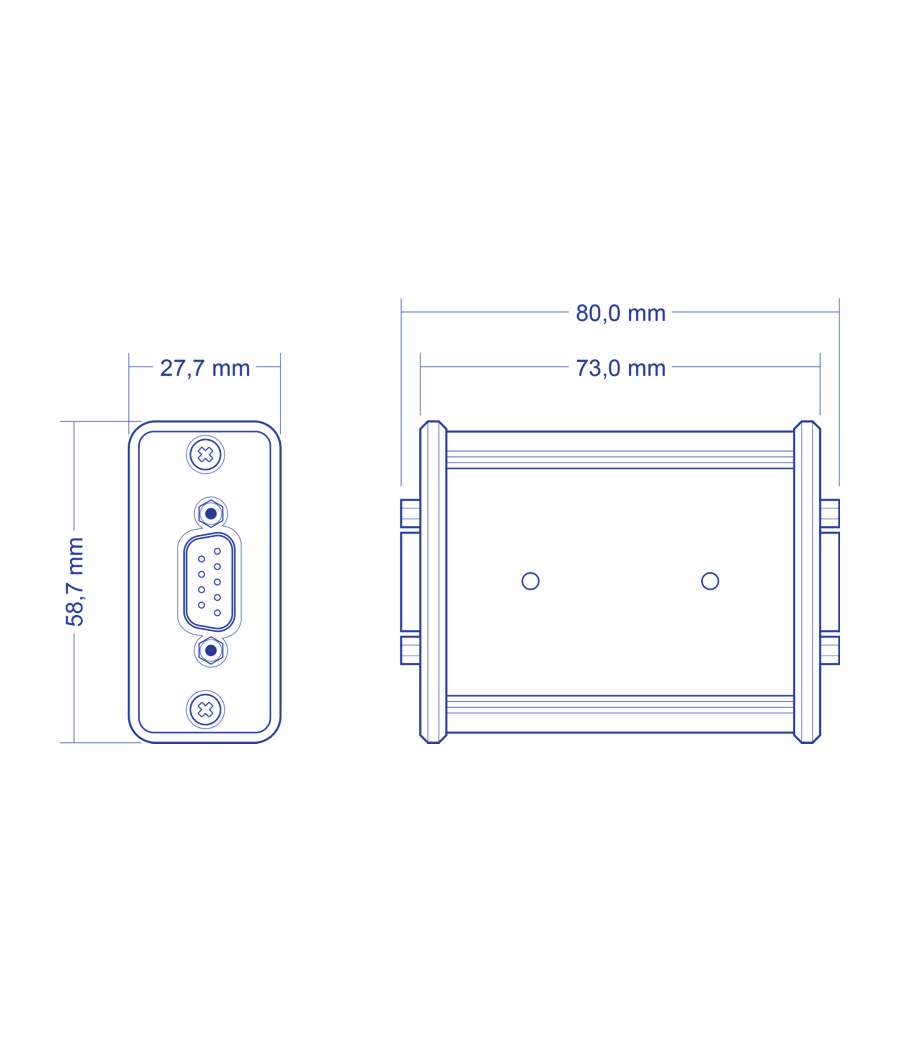

Afmetingen

80 x 58.7 x 27.7 mm

Certificering

CE, UKCA

Tech Specs (Phoenix)

Connector

Schroef

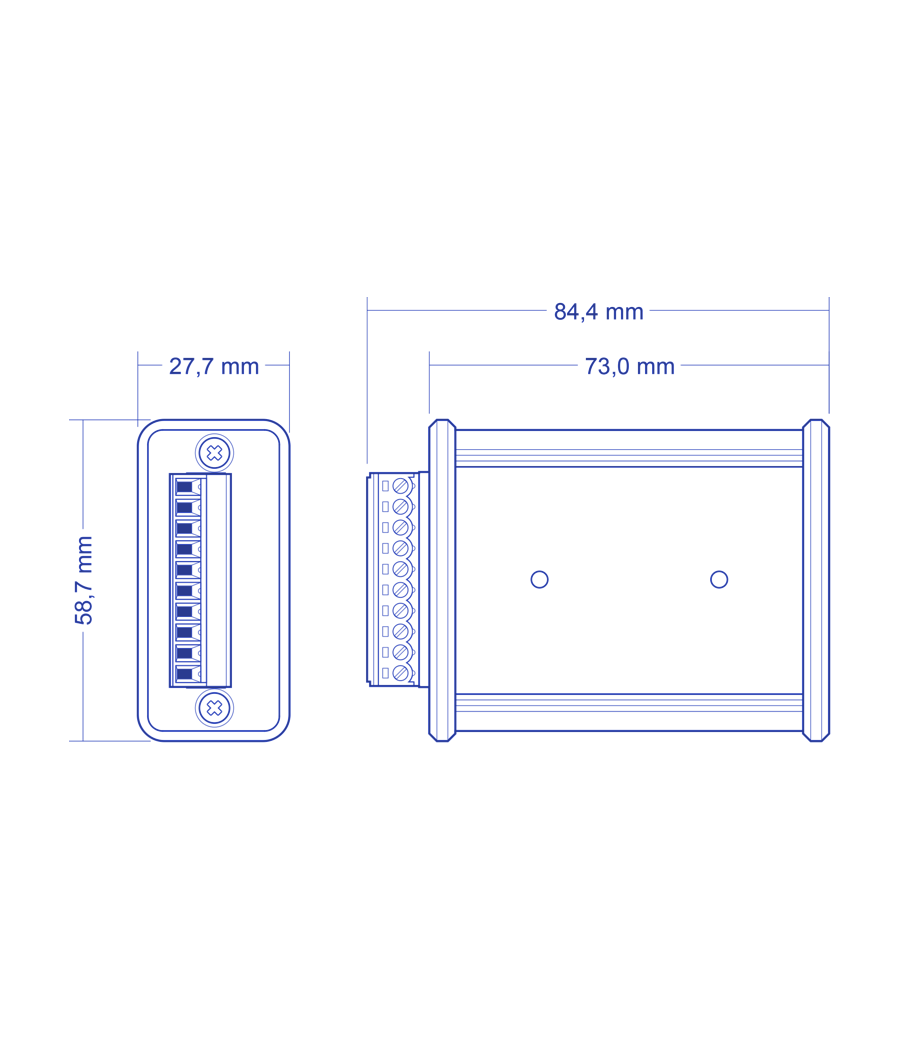

Afmetingen

84.4 x 58.7 x 27.7 mm

De onderstaande software wordt kosteloos bij de Peak PCAN-Router FD ter beschikking gesteld. De actuele versie is als download beschikbaar.

Firmware-ontwikkelingspakket

PEAK-DevPack

Met behulp van het PEAK-DevPack ontwikkelpakket kan eigen applicatiespecifieke firmware voor programmeerbare hardwareproducten van PEAK-System ontwikkeld worden. Voor elk ondersteund product zijn voorbeelden beschikbaar. Het Firmware-ontwikkelingspakket werkt samen met Visual Studio Code® en de GCC ARM Embedded toolchain, voor Windows® 11 of 10.

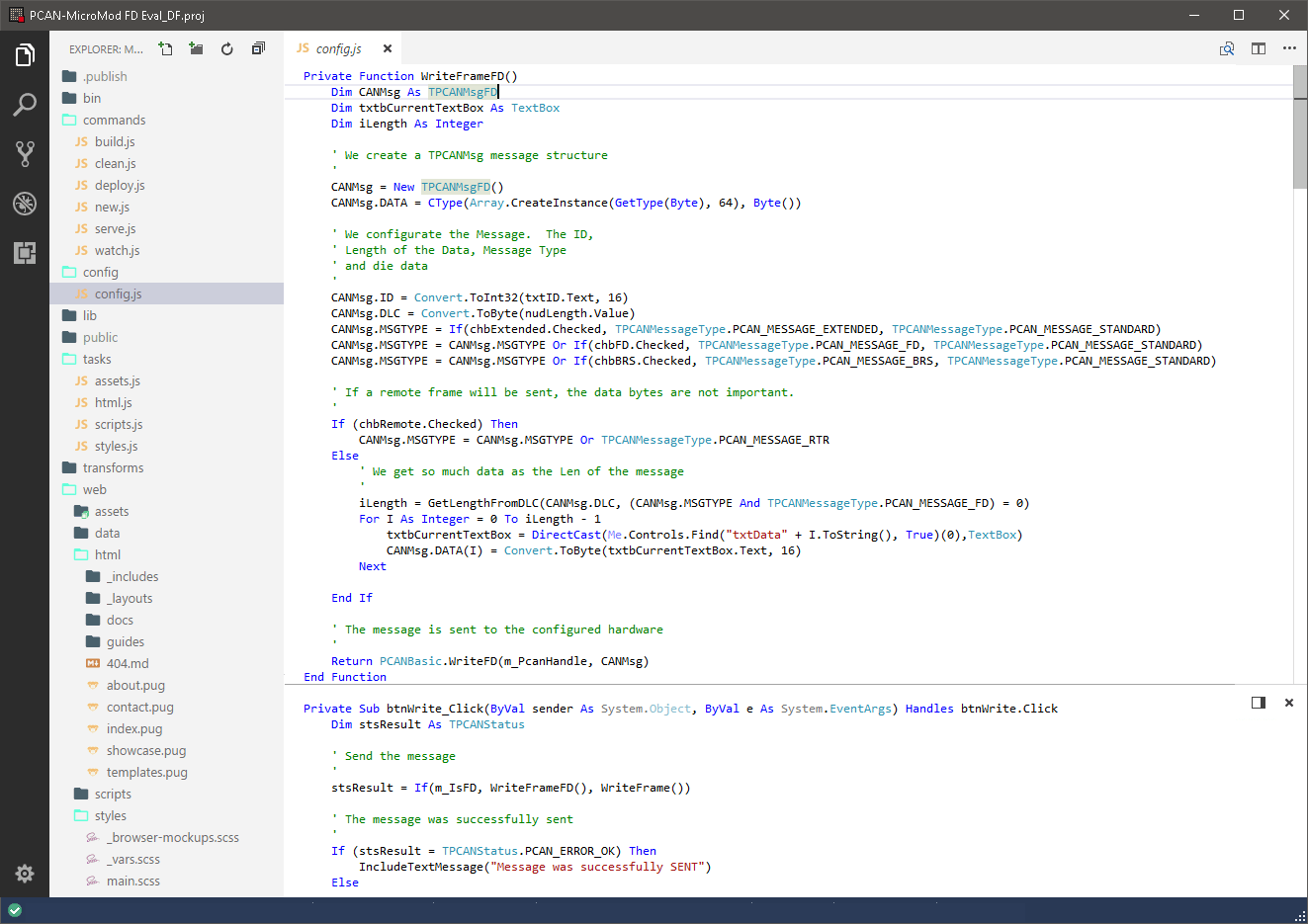

Visual Studio Code<sup>®</sup> IDE
Visual Studio Code® IDE

Actueel ondersteunt PEAK-DevPack de volgende PEAK producten: PCAN-GPS FD, PCAN-MicroMod FD, PCAN-MicroMod FD Evaluation Board, PCAN-MicroMod FD Analog, PCAN-MicroMod FD Digital, PCAN-MicroMod FD ECU, PCAN-Router , PCAN-Router DR, PCAN-Router FD, PCAN-Router Pro, PCAN-Router Pro FD, PCAN-RS-232 en PCAN-RS-232 FD
Voor elk van deze producten zijn voorbeelden opgenomen.



FAQ

  • Zijn er CAN-afsluitweerstanden in de PCAN-Router FD ingebouwd?

    Ja, er zijn afsluitweerstanden ingebouwd, echter standaard zijn deze uitgeschakeld. De afsluiting van ieder CAN-kanaal is met behulp van een soldeerbrug te activeren, waarvoor speciaal gereedschap benodigd is.
    Als handig alternatief kunnen we bijvoorbeeld de Termination adapter CAN/ CAN FD als accessoire aanbieden. Deze wordt eenvoudig, en zonder gereedschap, tussen de D-sub 9 stekker en de kabel geplaatst, van ieder gewenst CAN-kanaal.

  • Ondersteunt deze bridge CANopen of J1939?

    Ja, de PCAN-Router FD werkt met alle CAN-berichten, dus ook met CANopen of J1939.

    Echter, de CAN-berichten worden verder niet als CANopen of J1939 geïnterpreteerd. In bijvoorbeeld filter- en mappingtabbellen, of action rules, worden de berichten als standaard CAN-berichten behandeld. Vraag naar de configuratiemogelijkheden.

  • Kan ik op rekening bestellen?

    Ja, dat kan zeker! De meeste klanten kopen via een Inkoop Opdracht.
    Vraag daarvoor eerst een offerte aan en stuur vervolgens de inkoopopdracht (PO) via email, simpelweg vanuit uw eigen inkoopsysteem. Bij de eerste bestelling kunnen we aanvullende vragen stellen om een credit check uit te voeren. Neem contact met ons op als onze bedrijfsgegevens benodigd zijn voor registratie in het inkoopsysteem.

    Om veiligheidsredenen dienen klanten die gevestigd zijn in, of willen verzenden naar, landen buiten de Benelux altijd vooraf te betalen.

  • Waarom zijn alle prijzen op aanvraag?

    De online webshop is nog in aanbouw. Zodra deze beschikbaar is, zijn natuurlijk ook alle prijzen zichtbaar.

    Maar alles is natuurlijk gewoon leverbaar en we informeren je graag over de prijzen en levertijden. Neem contact met ons op, of bel even. We hebben ruim 30 jaar ervaring met CAN. We helpen je graag en bieden je direct praktisch advies of ondersteuning.



Bestelnummer(s)

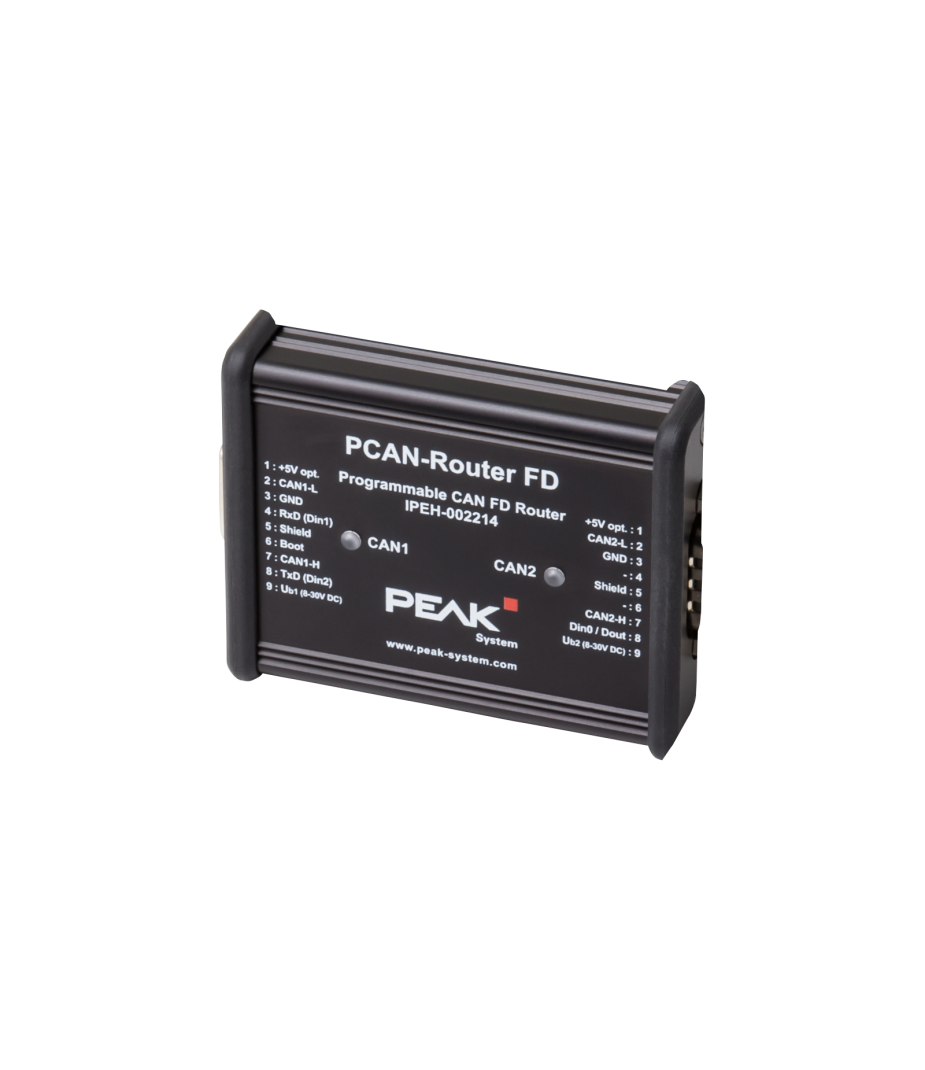

IPEH-002214 PCAN-Router FD D-Sub9
2x CAN FD
Country of Origin: Duitsland
HS Code: 9031900000

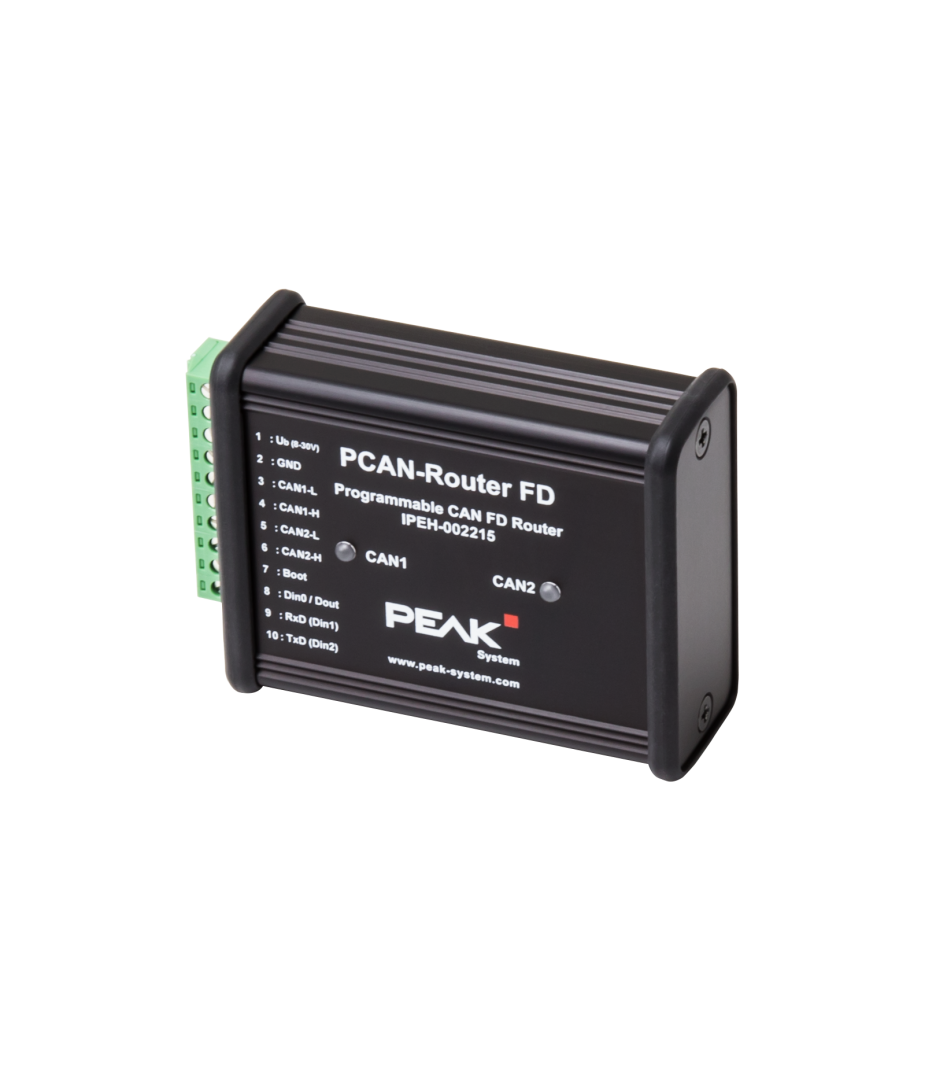

IPEH-002215 PCAN-Router FD Phoenix
2x CAN FD
Country of Origin: Duitsland
HS Code: 9031900000

Leveringsomvang

PCAN-Router FD
  • Gebruikershandleiding 1
  • ARM-ontwikkelingspakket, flashprogramma en programmeervoorbeelden (Windows®) 2
1 Beschikbaar als PDF
2 Alle software als download beschikbaar
