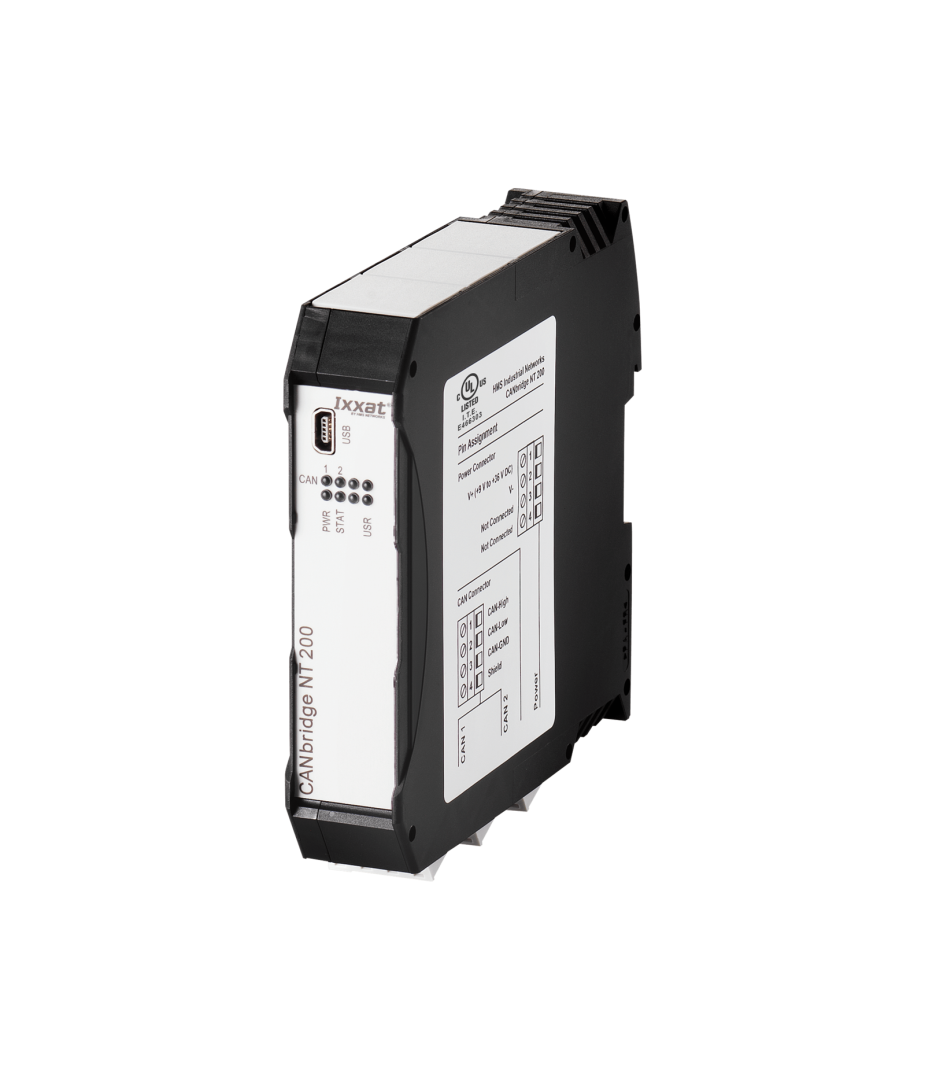

CANbridge NT 200

De CANbridge NT 200 biedt een verscheidenheid aan functionaliteiten die flexibel kunnen worden ingezet in elke gewenste toepassing.

CAN Bridge

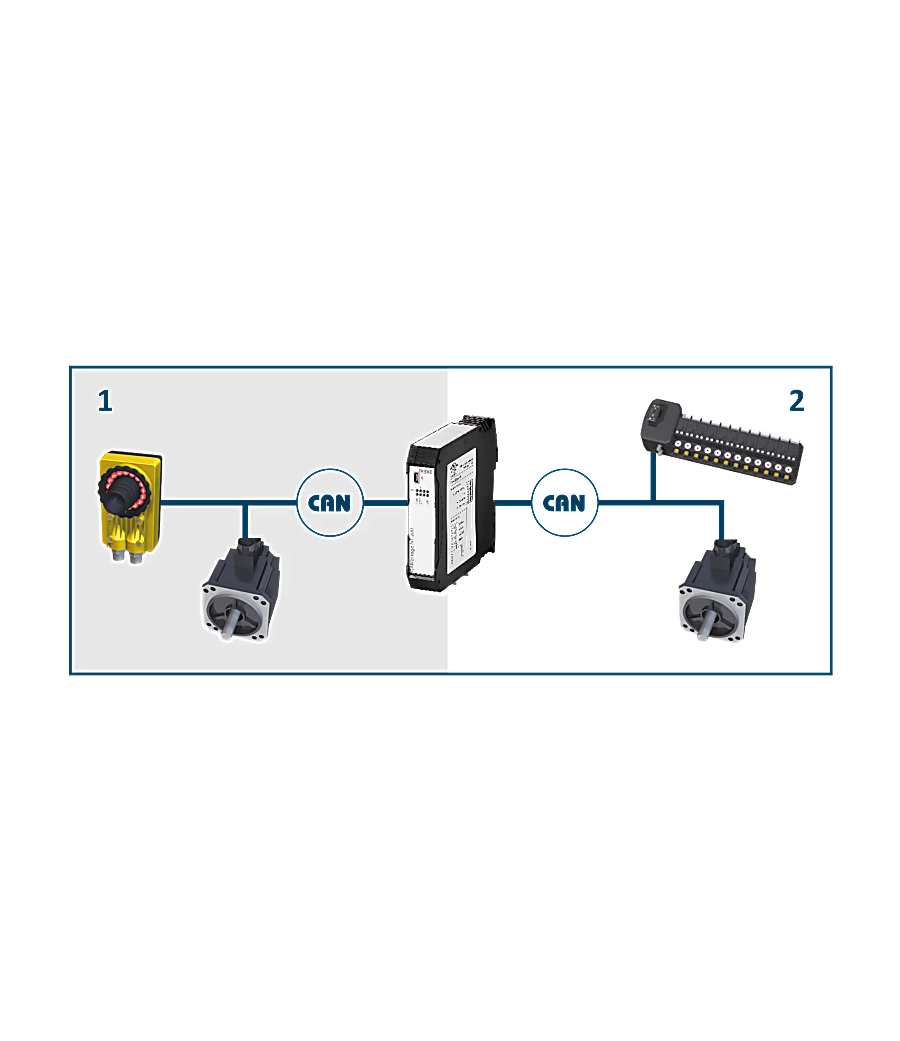

De belangrijkste functionaliteit van de CANbridge NT 200 is de bidirectionele uitwisseling van CAN-berichten tussen twee onafhankelijke CAN-kanalen. De bridge en router ondersteunen bericht-ID-filtering (waarde of masker), baudrateconversie, 11/29-bits frameconversie en bericht-ID-conversie.

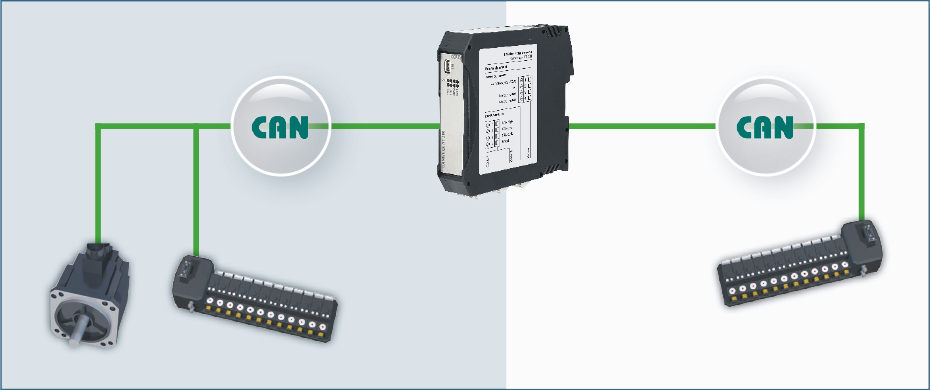

CAN-IB200 Bridge functionaliteit

Filteren en toewijzen

Door toewijzingstabellen te gebruiken, is de ontvangst/verzending van berichten mogelijk tussen alle kanalen. Met behulp van filter- en conversieregels kunnen CAN- of CAN FD-berichten worden gefilterd of gewijzigd. Met dit mechanisme kan de busbelasting in de afzonderlijke netwerken worden verminderd. Voor SAE J1939-toepassingen is een speciale toewijzingstabel voorzien, aangepast aan de specifieke parameters.

De CAN-Gateway Configurator maakt vrije routeringsconfiguraties mogelijk. Individuele berichten of berichtgroepen kunnen worden toegewezen van en naar elke CAN-poort. De route door het apparaat begint altijd bij de ontvangende CAN-controller (berichtoverbrenger) en eindigt bij de verzendende CAN-controller (berichtontvanger).
Voor SAE J1939-toepassingen wordt een speciale toewijzingstabel meegeleverd, aangepast aan de specifieke parameters.

Actieregels

In reactie op ontvangen berichten, apparaat- of CAN-bus status gebeurtenissen, kan een verscheidenheid aan acties automatisch worden uitgevoerd, b.v. verzenden van berichten (CAN, MQTT), wijzigen van apparaatinstellingen of schakelen van apparaat-LED's. Actieregels worden gemaakt via intuïtieve vervolgkeuzemenu's voor gebeurtenissen en acties binnen de op Windows gebaseerde apparaatconfiguratietool.

Statusmelding

Voor diagnose- en foutafhandeling kan de CANbridge NT desgewenst een statusbericht via CAN verzenden. Per CAN-kanaal wordt gemeld of deze Actief is, Error, Bus Off of Niet beschikbaar is.

Cyclische transmissie

De cyclische verzendfunctie maakt cyclische verzending van berichten mogelijk. Beide berichten en cyclustijden worden gedefinieerd binnen een centrale cyclische verzendtabel.

LUA

Extra programmering van allerlei actieregels is mogelijk door gebruik te maken van LUA. Dit is een krachtige, efficiënte en lichtgewicht scripttaal die standaard is ingebouwd.

Configuration and firmware update

Using an easy-to-operate Windows configuration tool, the CANbridge NT 200 can be configured and firmware updates can be performed locally via USB. The tool makes it very easy to configure filter, mapping or translation rules without any programming knowledge.. With the tool, the configuration of filter, mapping or translation rules can be carried out very easily, without programming skills.

With the help of mapping tables, the exchange of messages between all channels can be configured very flexibly. Filter and conversion rules can be applied to the CAN messages. As a result, the bus load in the individual networks can be reduced since only relevant messages are transmitted to the other network.

CANbridge NT 200 Congiguration tool

LUA SDK

The CANbridge NT 200 comes standard with Ixxat Lua ADK (Application Development Kit). This is based on the standard Lua 5.3.5 distribution, a fully featured implementation of Lua 5.3 and optimised for CANbridge NT. Lua scripts can be used to implement additional functionality for processing or responding to CAN messages.

• Zijn er CAN-afsluitweerstanden in de CANbridge NT 200 ingebouwd?

  Er zijn géén CAN-afsluitweerstanden ingebouwd, hiervoor is ook geen mogelijkheid. Eventueel kunnen afsluitweerstanden over de CAN-aansluitingen - per gewenst CAN-kanaal - gemonteerd worden. Als alternatief hebben we de PCAN-Adapter D-Sub to Screw Terminals als accessoire beschikbaar.

• Ondersteunt deze bridge CANopen of J1939?

  Ja, de CANbridge NT 200 werkt met alle CAN-berichten, dus ook met CANopen of J1939.

  Echter, de CAN-berichten worden verder niet als CANopen of J1939 geïnterpreteerd. In bijvoorbeeld filter- en mappingtabbellen, of action rules, worden de berichten als standaard CAN-berichten behandeld. Vraag naar de configuratiemogelijkheden.
