PCAN-MicroMod FD
Universe I/O Opsteekmodule met 1x CAN FD / CAN
I/O Interfaces
Interfaces signalen naar CAN-systemen

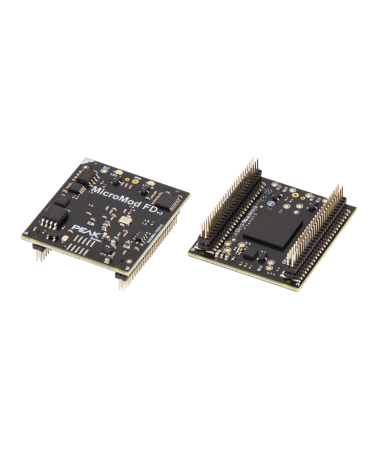

PCAN-MicroMod FD

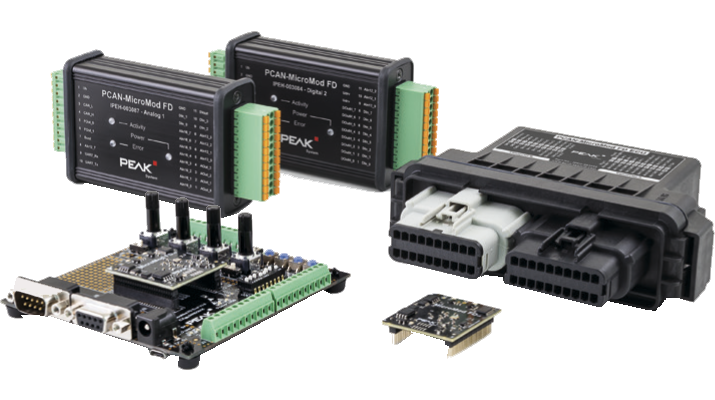

De PCAN-MicroMod FD combineert een microcontroller, een CAN FD-interface en diverse in- en uitgangen op een kleine insteekkaart. PEAK-System biedt ontwikkelaars daarmee een eenvoudige oplossing om deze functies in hun eigen hardware te integreren en heeft zelf op basis hiervan een serie I/O-modules voor diverse toepassingen op de markt gebracht. Er zijn complete interfaces voor analoge of digitale I/O, DIN-rail module op basis van CANopen FD en een volledig gecertificeerd automtive ECU met typische automtive I/O.
Functionaliteit
Standaard komt MicroMod FD met alle basis functioniteit om op eenvoudige wijze een I/O-module met CAN-communicatie te realiseren. Naast basis I/O-mapping op CAN-ID's zijn er ook functieblokken beschikbaar voor de verwerking van de gegevens. Ieder PCAN-MicroMod-FD-apparaat kan zodoende worden geconfigureerd met een gratis Windows®-programma. De op de computer gemaakte configuratie wordt via de CAN-bus naar de PCAN-MicroMod FD overgebracht, die vervolgens als zelfstandig CAN-knooppunt functioneert. Op een CAN-bus kunnen zo meerdere modules onafhankelijk van elkaar worden geconfigureerd.
Oplossingen op maat
Naast standaardfirmware is MicroMod FD ook geschikt voor maatwerkoplossingen. Met behulp van het PEAK-DevPack-ontwikkelingspakket en de gratis Visual Studio Code®-ontwikkelomgeving (IDE) van Microsoft® kunt u uw eigen toepassingsspecifieke firmware maken voor programmeerbare hardwareproducten van PEAKSystem.

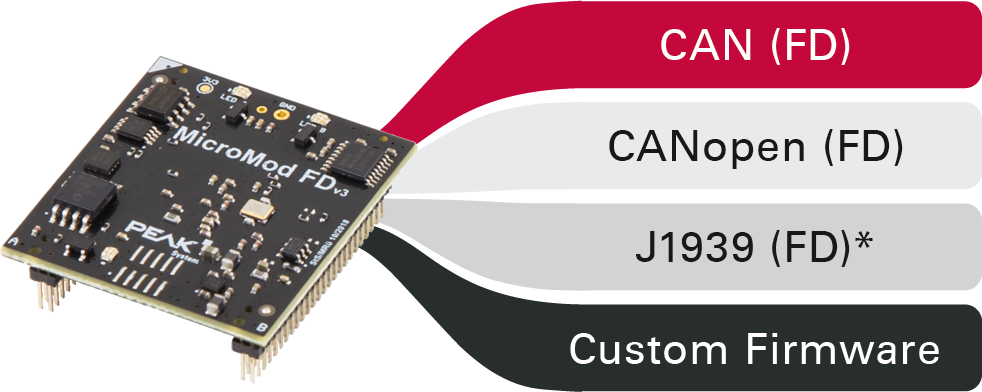

Standaard, CANopen, J1939 of Custom
PCAN-producten met PCAN-MicroMod FD-technologie kunnen, afhankelijk van de firmware en het model, in verschillende bedrijfsmodi worden gebruikt met ondersteuning voor de communicatieprotocollen CAN (FD) of CANopen (FD). Standaard is een uitgereide configureerbaare CAN I/O applicatie aanwezig, CANopen of CANopen FD kan met een licentiesleutel geactiveerd worden. Daarnaast kan deze standaard firmware vervangen worden door J1939 of zelf ontwikkelde firmware.
| Product | CAN CAN FD |
CANopen CANopen FD |
Custom Firmware |
|---|---|---|---|

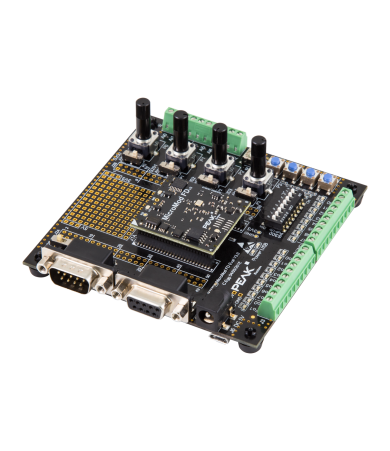

| PCAN-MicroMod FD Evaluatie | |||

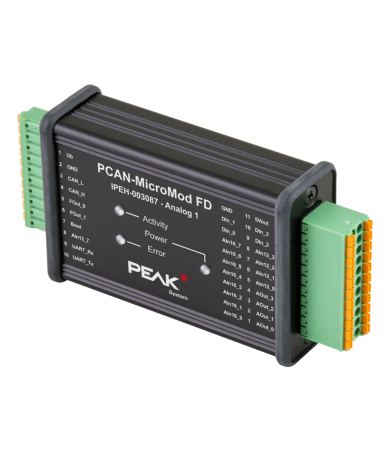

| PCAN-MicroMod FD Analog 1 | |||

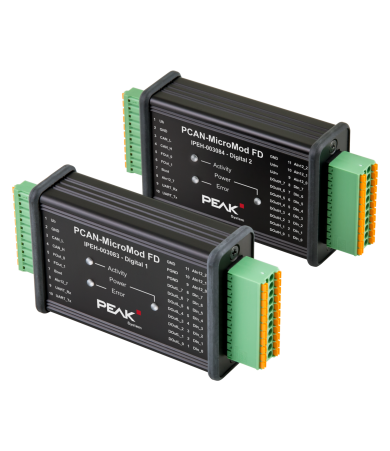

| PCAN-MicroMod FD Digital 12 | |||

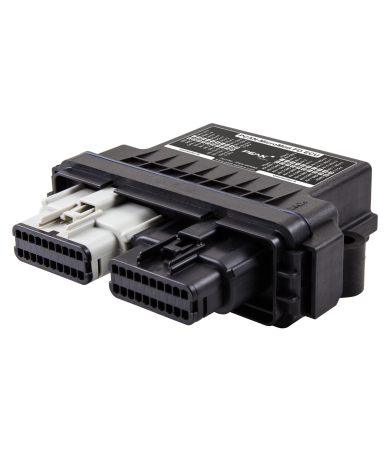

| PCAN-MicroMod FD ECU 1 | |||
| PCAN-MicroMod FD DR CANopen Digital 1 1 |
|||
| PCAN-MicroMod FD Custom Moederbord |
= Alternatieve Bedrijfsmodus
= Niet ondersteunde Bedrijfsmodus
1 MircoMod FD is geïntegreerd in de printplaat voor deze producten en er wordt geen gebruik gemaakt van de opsteekprint.
