CANnector
Configureerbaar automotive platform met 4x CAN, Max 4x CAN FD / CAN, 2x LIN, galvanisch gescheiden
Computing Gateways
Communicatieoplossingen voor voertuignetwerken
De hoeveelheid software in moderne elektrische voertuigen neemt gestaag toe, wat leidt tot een toename van data- en communicatieoplossingen. OEM’s en hun toeleveranciers worden steeds vaker geconfronteerd met de noodzaak om verschillende netwerken in het voertuig te integreren in test- en productieapparatuur.
Ixxat Computing Gateways zijn speciaal ontworpen om te voldoen aan de eisen van de moderne automobielindustrie en ondersteunen een breed scala aan toepassingen die met slechts een paar muisklikken eenvoudig kunnen worden geconfigureerd. Ze werken zonder dat er extra software of hardware nodig is. Computing Gateways kunnen meerdere toepassingen tegelijkertijd uitvoeren, zoals datalogging, visualisatie van voertuigcommunicatie, gateway-functies, simulatie van de restbus, interoperabiliteit van automatisering, uitvoering van aangepaste code en Matlab/Simulink-integratie.
Mobilizer-serie
De nieuwe Mobilizer is ontwikkeld voor de uiteenlopende en veeleisende toepassingen op het gebied van communicatie en testen in de automobielindustrie, waaronder FlexRay en Automotive Ethernet. Het apparaat combineert hoge prestaties en maximale flexibiliteit in één oplossing.
FRC-EP-serie
De FRC-serie is ontwikkeld voor veeleisende eindtesttoepassingen en voor de communicatiebehoeften van testbankproeven, waaronder FexRay. Deze productfamilie kan worden ingezet voor gateway- en simulatietaken.
CANnector-serie
De CANnector maakt eenvoudige gateway- en logboektoepassingen voor de automobielsector mogelijk. Hij is speciaal ontworpen voor engineeringwerkzaamheden, testbanktoepassingen en eindcontroles in de productie.

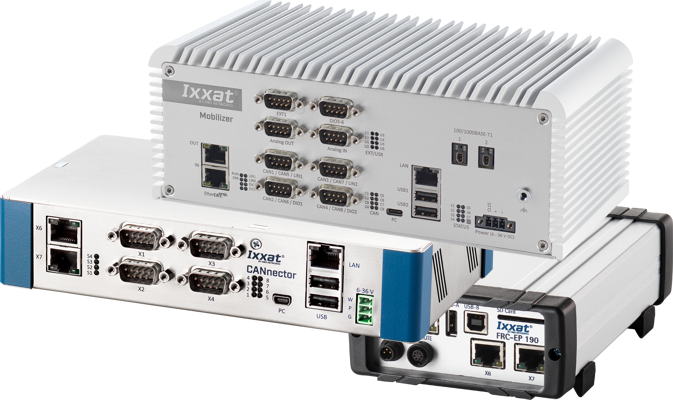

Computing Gateways productfamilies
Ixxat Computing Gateways maken verbinding mogelijk tussen incompatibele netwerken met verschillende communicatieprotocollen en adresseringssystemen. Deze productfamilies bieden diverse combinatiemogelijkheden voor netwerkprotocollen. Elke gatewaycombinatie kan snel en eenvoudig worden gecreëerd met behulp van drag & drop, programmeerbare C-code of vooraf geconfigureerde Matlab/Simulink-modellen. Het volgende overzicht toont alle protocolverbindingen van de Mobilizer, FRC-EP en CANnector productfamilies.
Mobilizer-serie
FRC-EP-serie
CANnector-serie

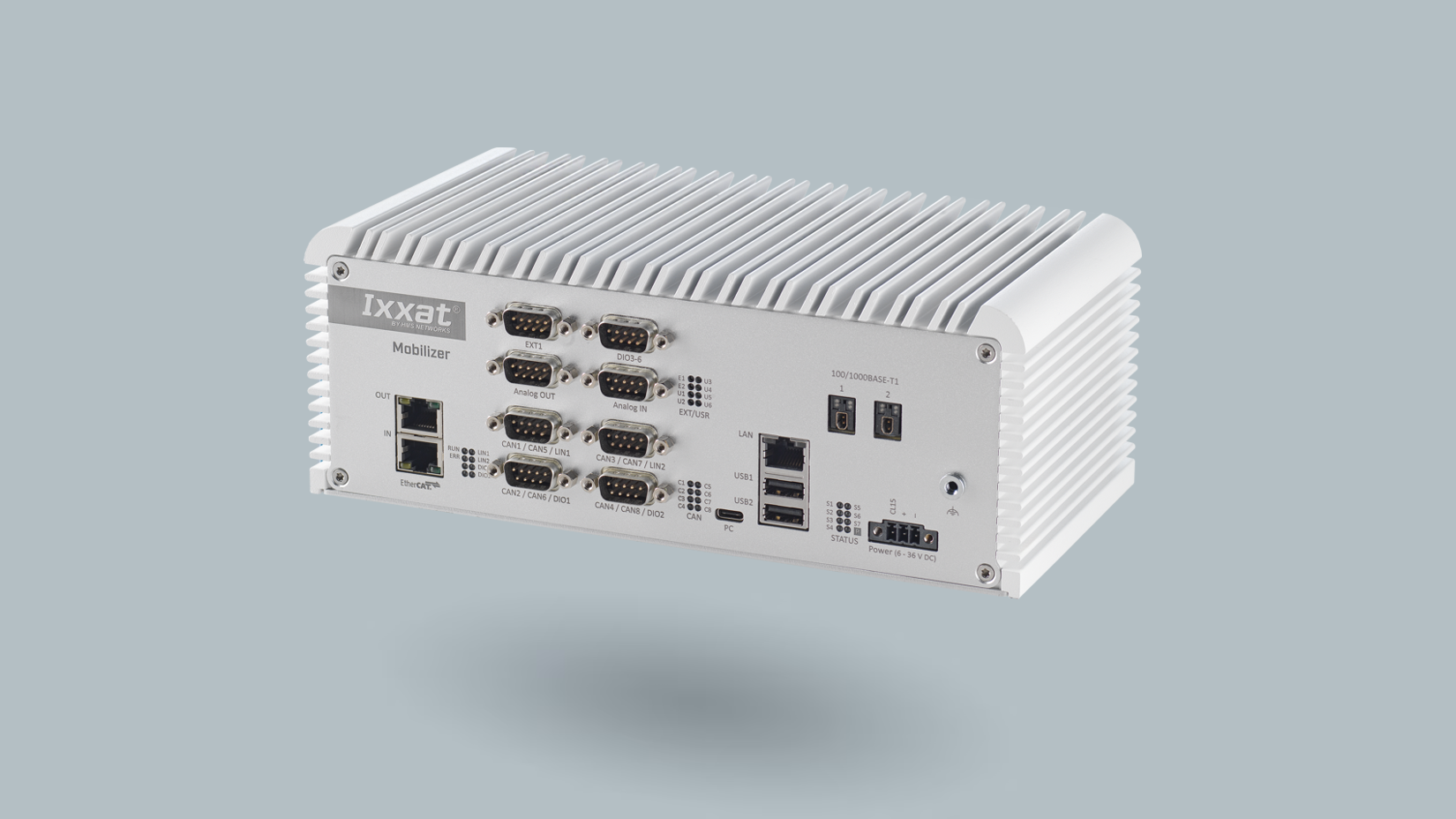

Maak kennis met de Mobilizer

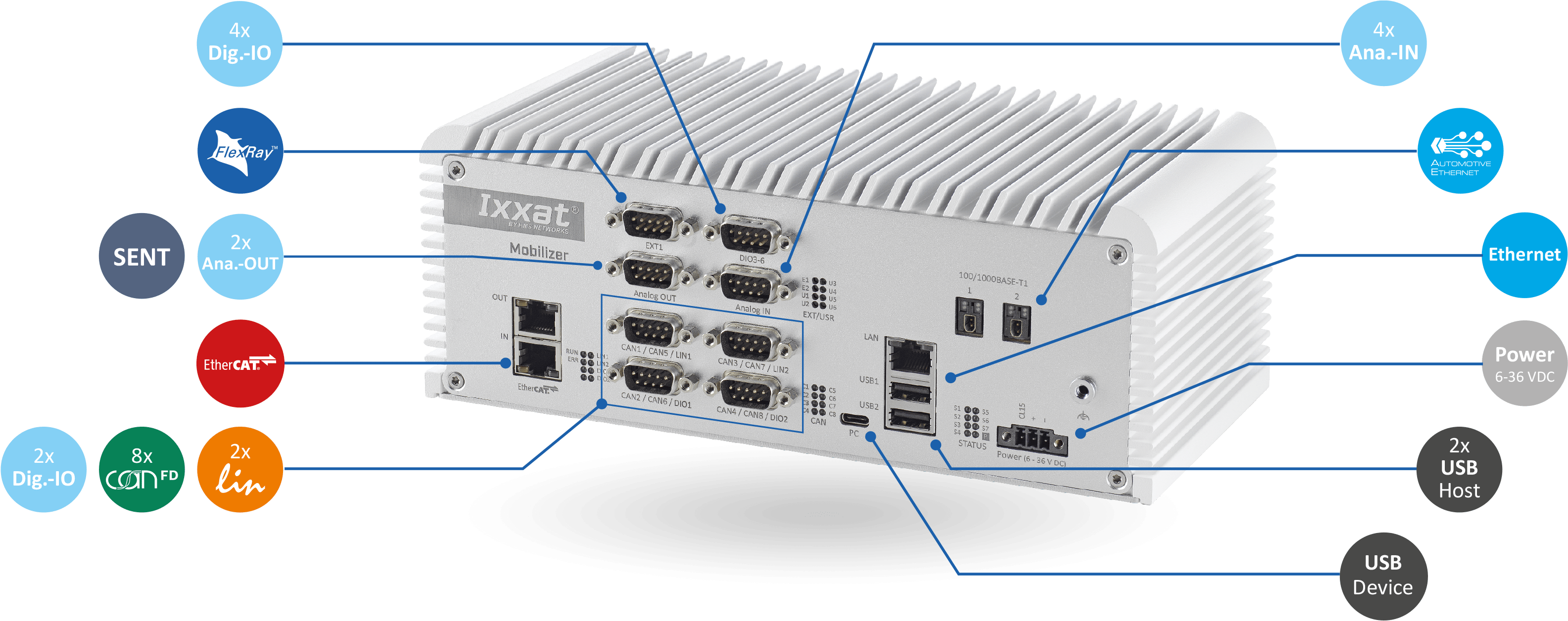

De Mobilizer is ontworpen voor veeleisende omstandigheden in schakelkasten en beschikt over een robuuste aluminium behuizing met passieve koeling, waardoor hij binnen een breed temperatuurbereik kan worden gebruikt. Een geïntegreerd temperatuurbewakingssysteem zorgt voor betrouwbare prestaties, zelfs bij hoge rekenbelasting. Afhankelijk van het model ondersteunt de Mobilizer tot zes digitale I/O's, twee analoge ingangen en vier analoge uitgangen, waardoor meerdere meetapparaten parallel kunnen worden geïntegreerd.
Het apparaat wordt door ingenieurs gebruikt als desktopunit, maar met accessoires is het ook geschikt voor DIN-railmontage in testbanken en controlekamers.

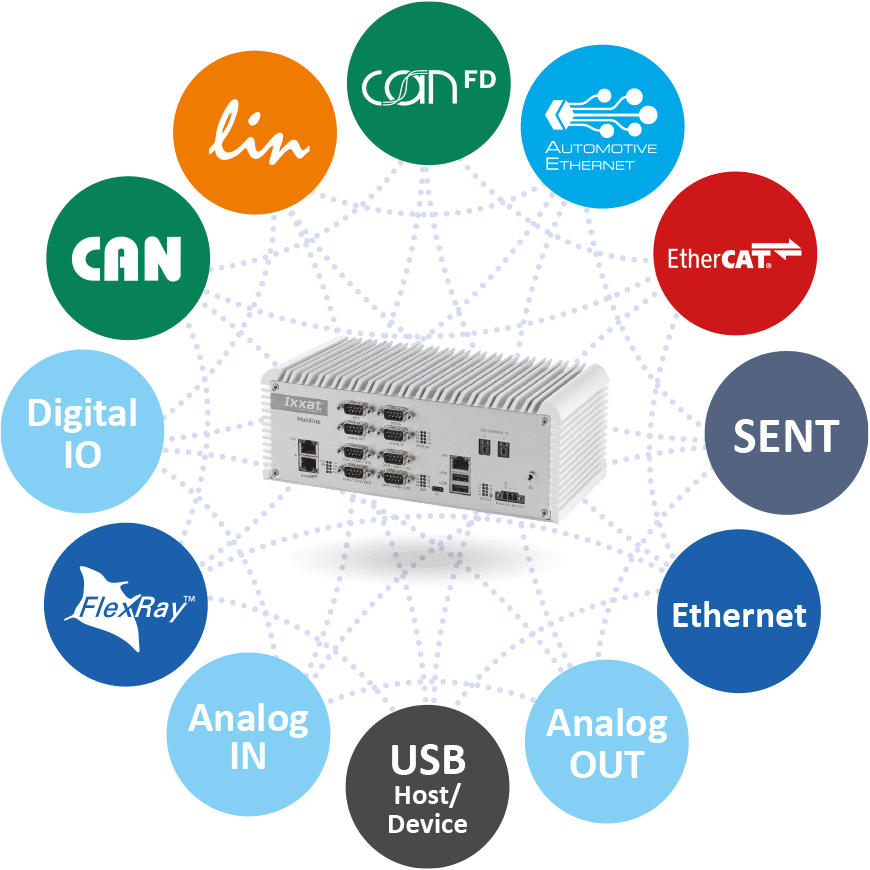

Mobilizer-serie
De Mobilizer is de krachtige gateway van Ixxat Computing die de nieuwste autotechnologieën ondersteunt. Of het nu gaat om Automotive Ethernet, CAN, CAN FD, LIN, SENT, EtherCAT of FlexRay – ze kunnen allemaal met elkaar worden gecombineerd via geïntegreerde interfaces.
- 8x CAN / CAN FD en 2x LIN
- 1x Automotive Ethernet * 100/1000 Base-T1
- 1x FlexRay *, 1x K-line, 1x SENT
- Max. 4x analoge IN, max. 2x analoge OUT en max. 6x digitale I/O
- EtherCAT * slave, bijv. voor aansluiting op testbank

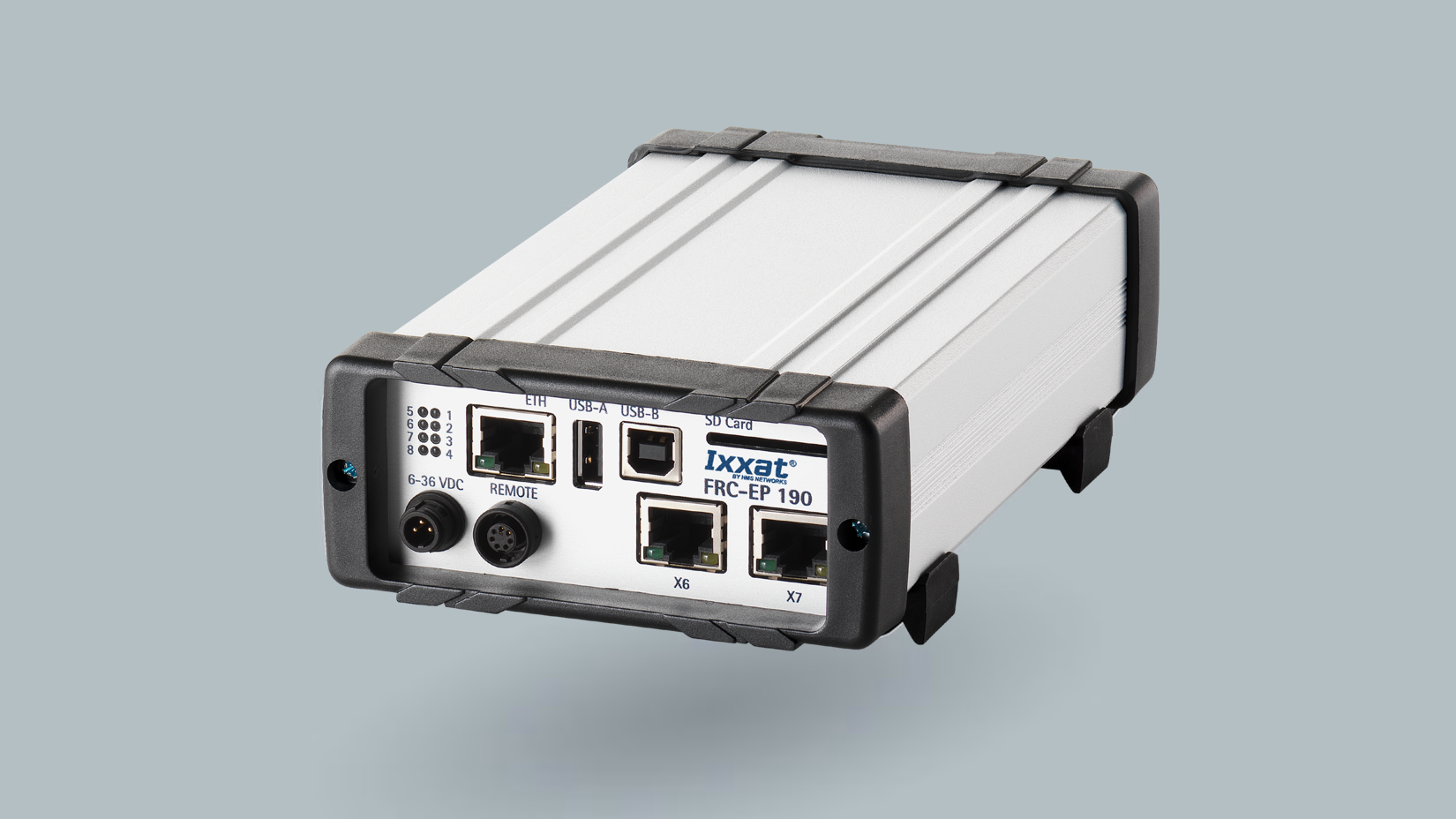

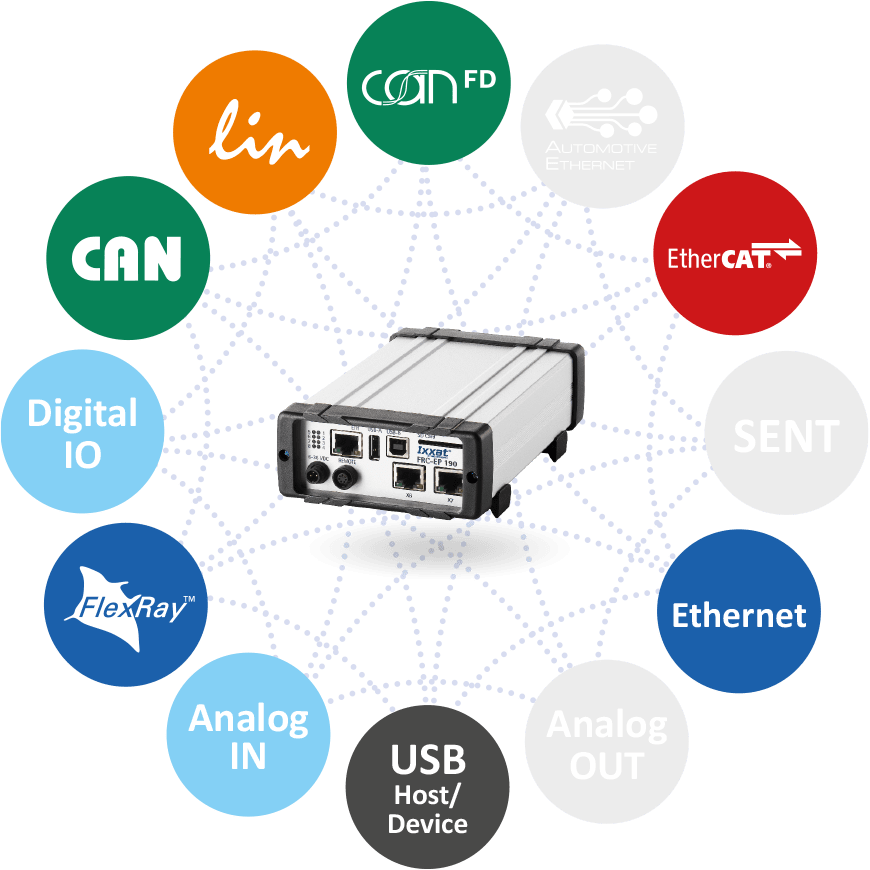

FRC EP 190-serie
De FRC-serie is speciaal ontworpen voor testen in de auto, op de testbank en in de eindproductielijn. De serie ondersteunt automobielnetwerken zoals FlexRay. Met dit product kunnen gateway- en simulatietaken (RBS- en/of Simulink-modellen) worden gecreëerd met verschillende complexiteitsniveaus.
- 8x CAN, waarvan 4x CAN FD en 2x LIN
- FlexRay *, K-line
- Max. 2 analoge ingangen en 4x digitale I/O
- Generieke Ethernet
- EtherCAT * slave, bijv. voor aansluiting op testbank

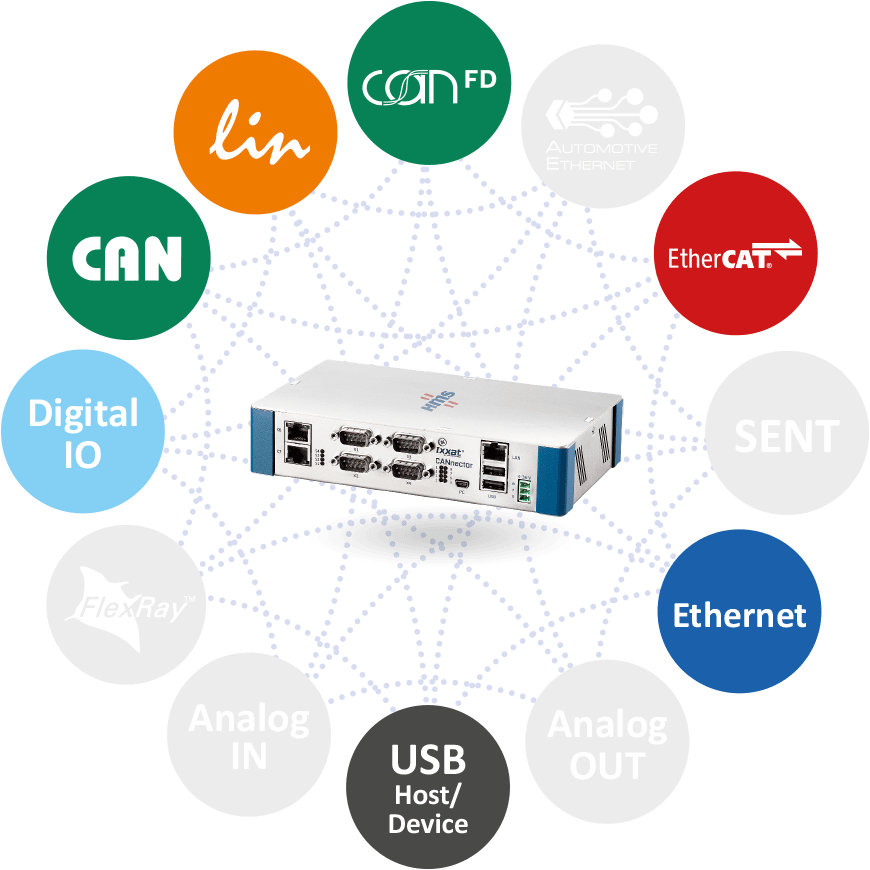

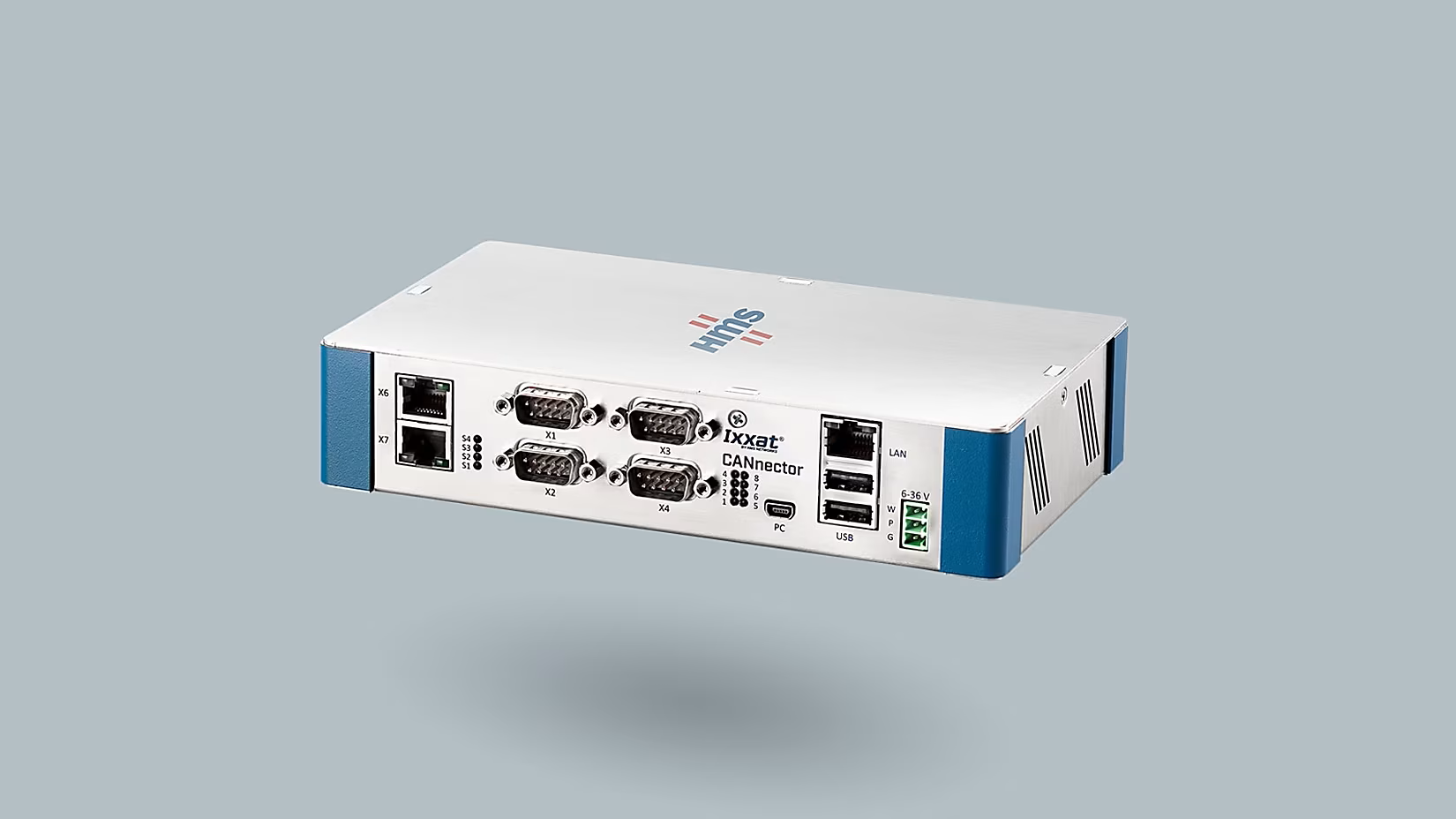

CANnector-serie
De CANnector is het voordelige instapmodel van de gateways van Ixxat Computing. Het apparaat is geschikt voor zowel typische industriële als automobielproductieomgevingen. Het is speciaal ontworpen voor engineeringwerkzaamheden, testopstellingen en eindcontrole-tests in de productie.
- Max. 8x CAN, waarvan max. 4x CAN FD en 2x LIN
- 2x digitale I/O
- Generieke Ethernet
- EtherCAT * slave, bijv. voor aansluiting op testbank
- Snel en eenvoudig te configureren met behulp van ACT-engineeringsoftware

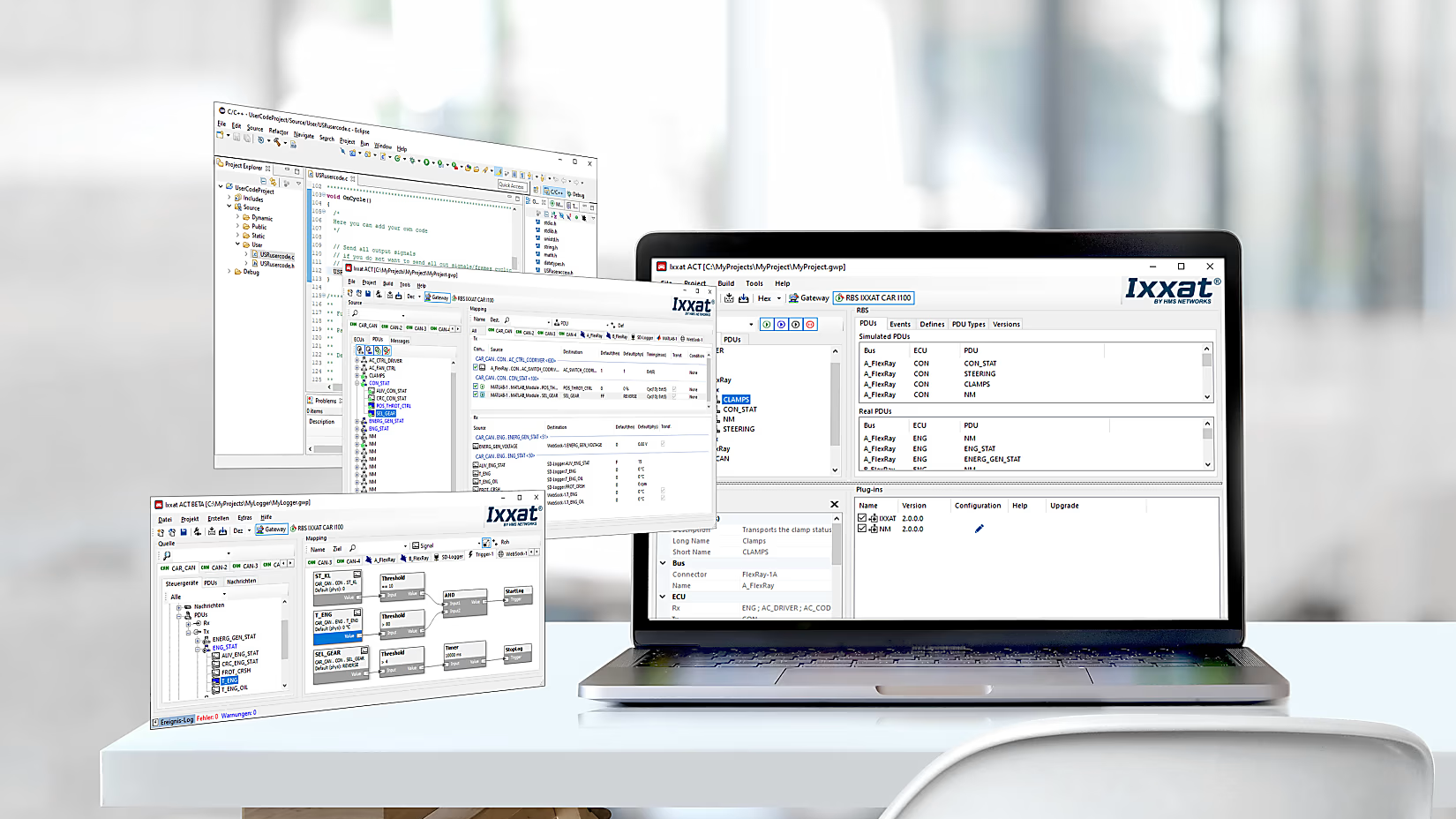

Advanced Configuration Tool (ACT)
De productfamilies Mobilizer-, CANnector- en FRC-EP vormen de hardwarebasis voor talrijke automobieltoepassingen. De volledige prestaties van de producten komen echter pas tot hun recht in combinatie met onze Advanced Configuration Tool (ACT). Deze engineeringsoftware is ontwikkeld om gebruikers de grootst mogelijke flexibiliteit en een eenvoudige gebruikersbegeleiding te bieden bij het realiseren van hun toepassingen.
Talloze functies, één oplossing
De intelligente gateways van HMS bieden een breed scala aan geïntegreerde toepassingen die met slechts enkele muisklikken kunnen worden geconfigureerd. Eenmaal geconfigureerd werken ze zelfstandig, zonder extra software of hardware, in tegenstelling tot conventionele oplossingen. Gebruikers hoeven niet voor één enkele toepassing te kiezen, maar kunnen meerdere toepassingen tegelijkertijd op één gateway instellen en uitvoeren – in een mum van tijd en zonder enige programmeerkennis.

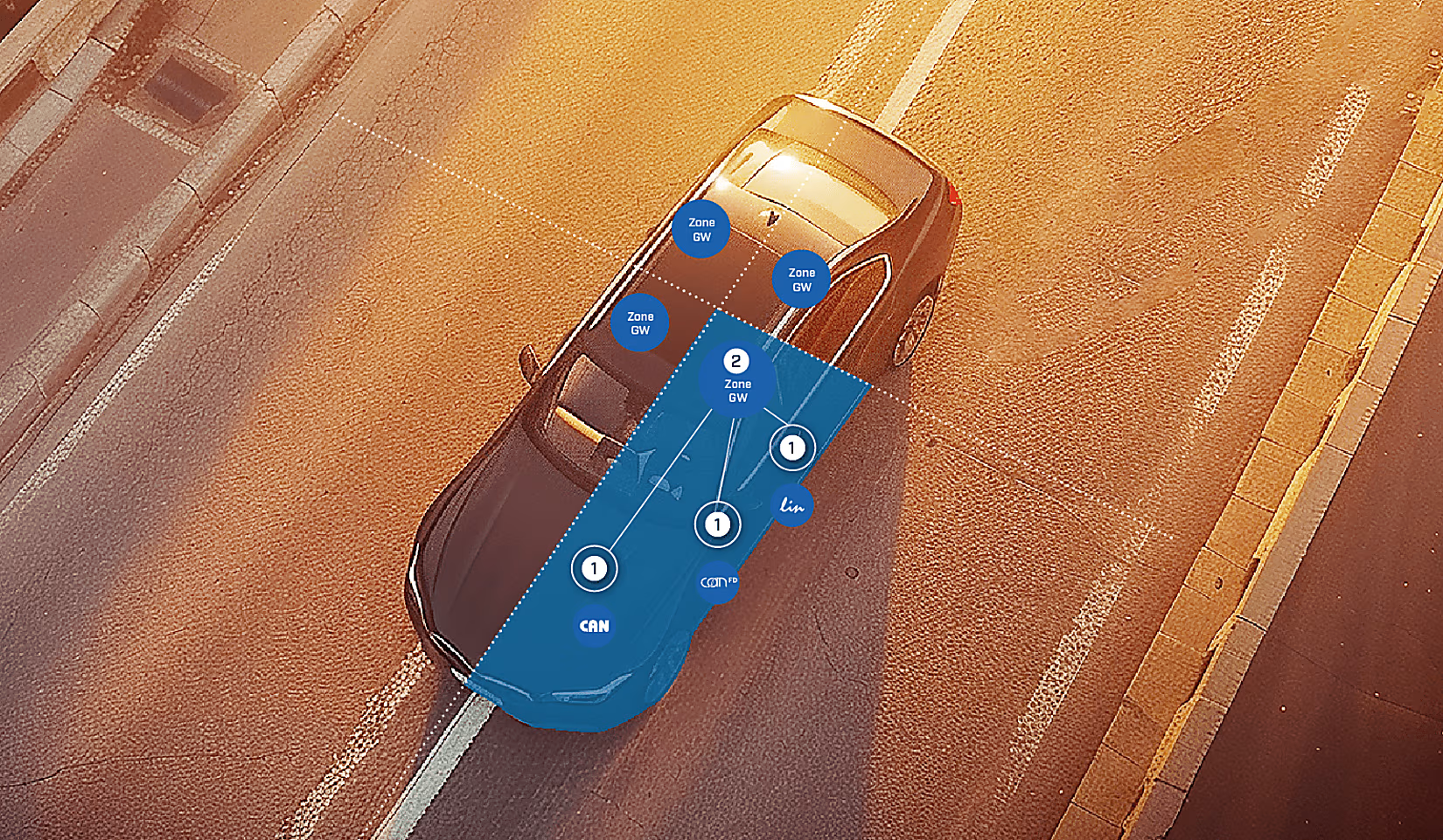

Domein- of zonearchitectuur?
Aangezien moderne elektronische componenten in auto’s een gecentraliseerde gegevensverwerking vereisen, stappen veel autofabrikanten over van de gevestigde domeinarchitectuur naar een zonale E/E-architectuur. Ongeacht dit zijn de intelligente gateways van de Mobilizer-, CANnector- en FRC-EP-families geschikt voor het oplossen van communicatietoepassingen in beide systeemomgevingen – ongeacht hun architectuur. Bovendien ondersteunen de Computing Gateways alle gangbare boordnetwerken en hun berichtencatalogi, zoals Fibex, DBC, ARXML, A2L of LDF.

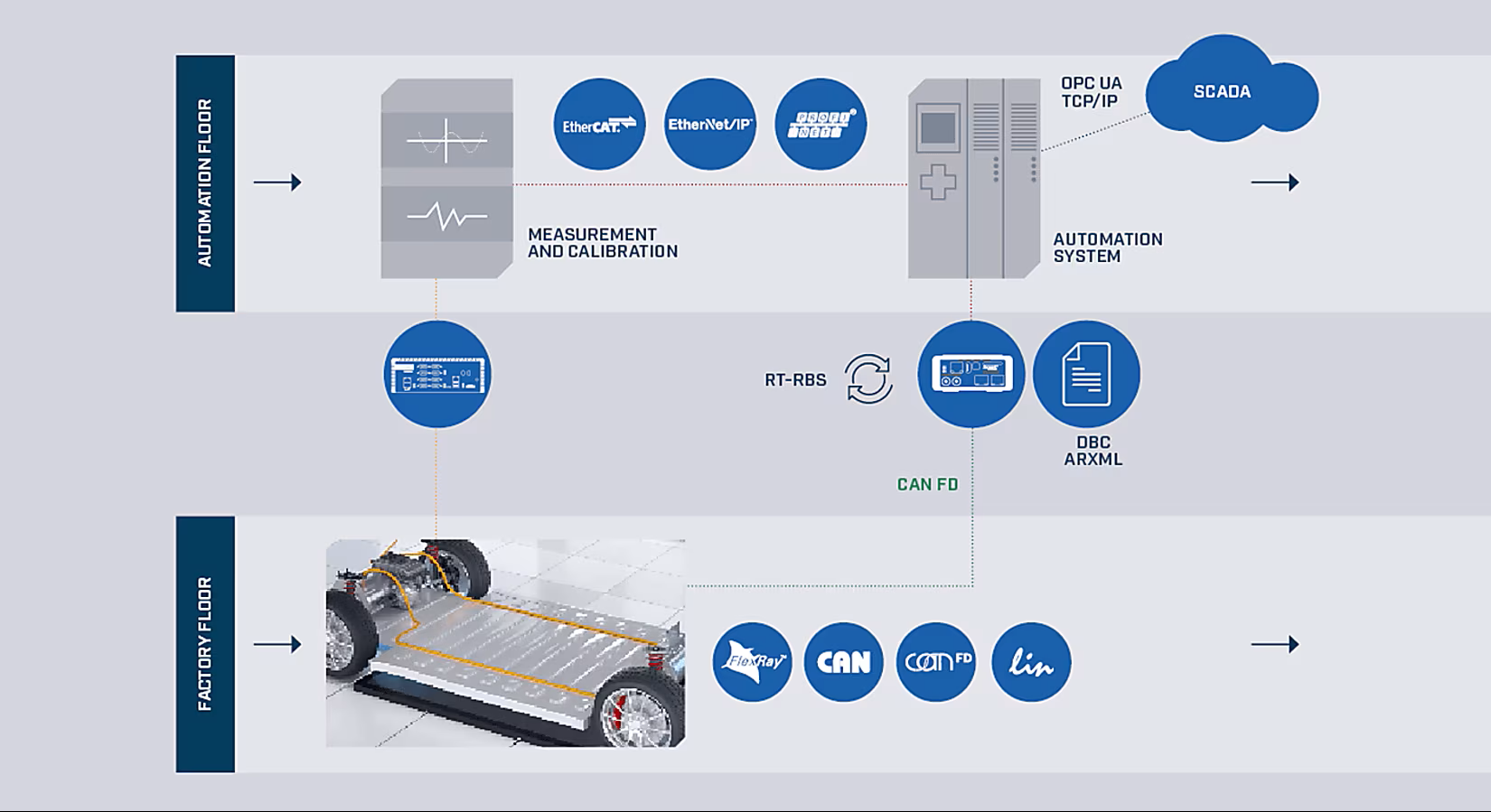

Automatisering en PLC-interoperabiliteit
Communicatietaken tussen voertuigcommunicatie in het voertuig en fabrieksautomatisering vereisen vaak meerdere hardware- en softwarecomponenten, wat een aanzienlijke hoeveelheid tijd en geld betekent. De intelligente gateways van de Mobilizer-, CANnector- en FRC-EP-serie vergemakkelijken de toegang tot het netwerk in het voertuig voor communicatie, diagnose en flashing, waardoor de kloof tussen fabrieksautomatisering en voertuigcommunicatie veilig en betrouwbaar wordt gedicht.

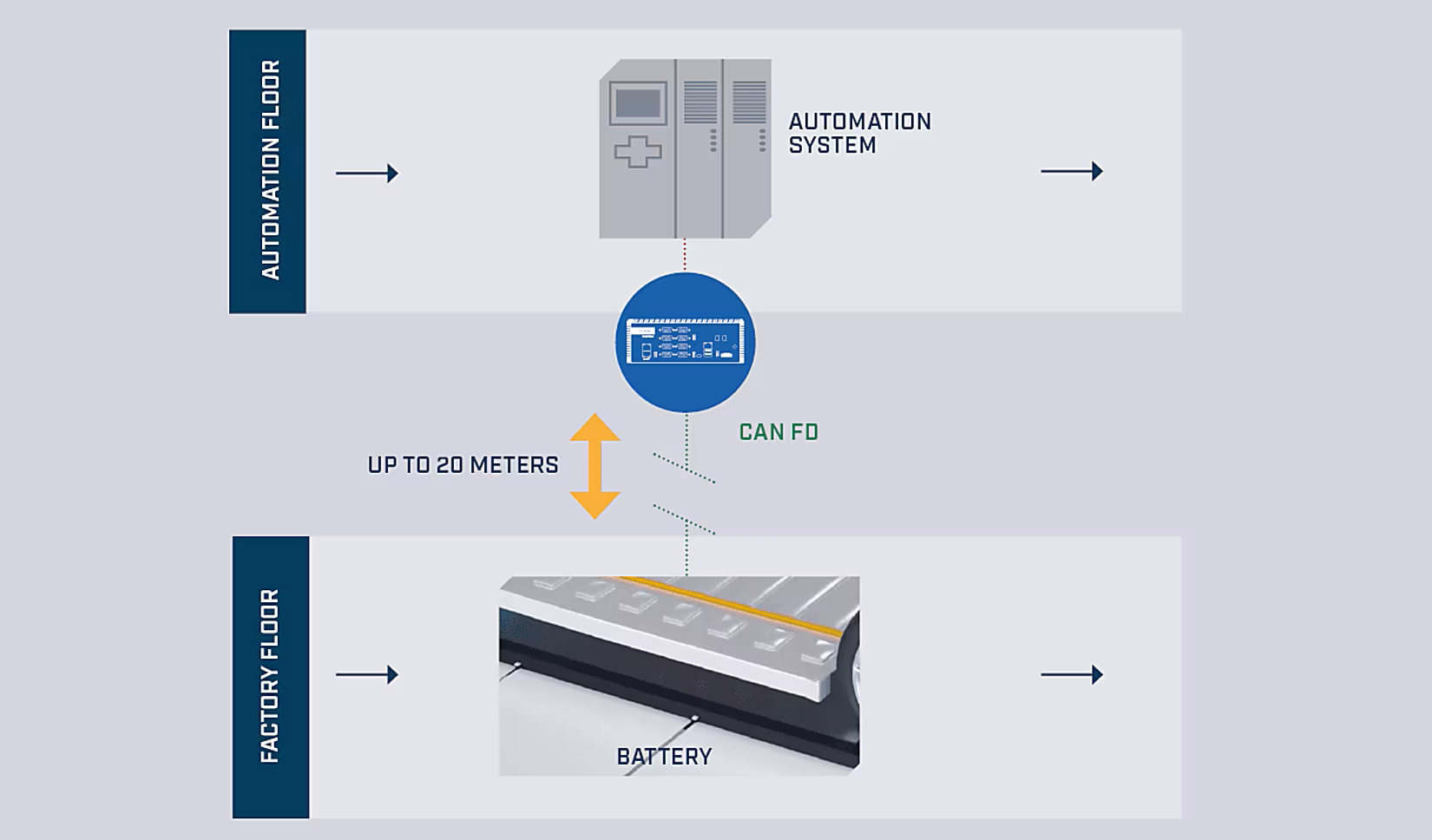

CAN-range uitbreiding
Intelligente gateways maken het mogelijk om testopstellingen, testobjecten en test- en simulatietools via CAN/FD over grotere afstanden bedraad of draadloos met elkaar te verbinden.
Ixxat biedt schaalbare oplossingen voor bereikuitbreiding – van eenvoudige, niet-intelligente repeaters voor CAN/CAN FD voor segmentatie of galvanische isolatie tot intelligente bridges en krachtige platforms die vele verschillende bussystemen ondersteunen en conversie- en interpretatiefuncties bieden.

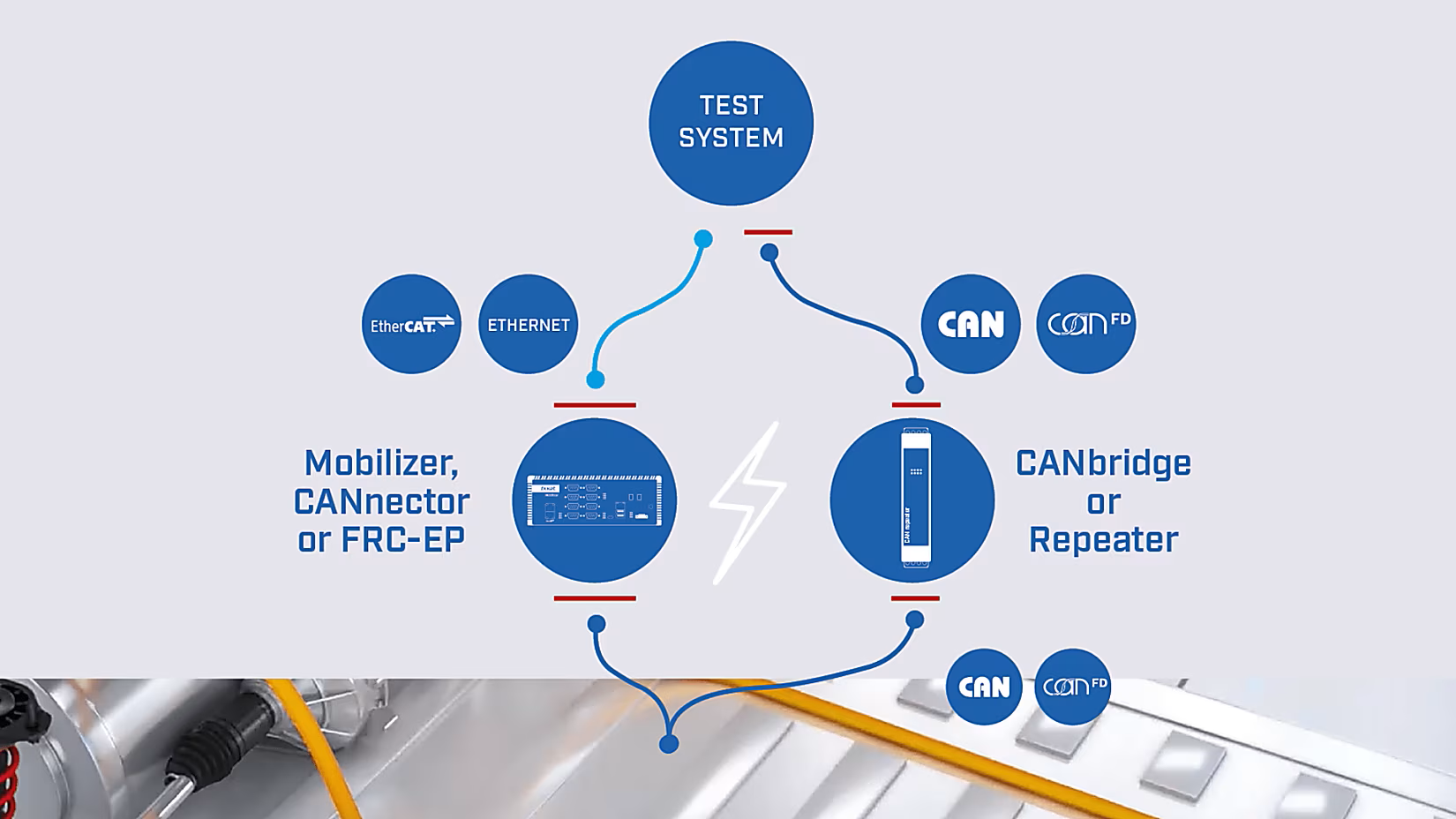

Overspannings- en EMI-beveiliging
In productielijnen voor de automobielindustrie worden voertuigonderdelen zoals motoren, aandrijvingen of accu’s getest onder hoge spanning. Dit betekent dat alle aangesloten testcomponenten eveneens worden blootgesteld aan hoge spanningen. De Computing Gateways en alle CAN-repeaters beschikken over een geïntegreerde galvanische scheiding die alle systeemcomponenten beschermt tegen hoge spanningen en elektromagnetische interferentie (EMI), tussen één en vier kilovolt.
Overspannings- en EMI-beveiliging
In productielijnen voor de automobielindustrie worden voertuigonderdelen zoals motoren, aandrijvingen of accu’s getest onder hoge spanning. Dit betekent dat alle aangesloten testcomponenten eveneens worden blootgesteld aan hoge spanningen. De Computing Gateways en alle CAN-repeaters beschikken over een geïntegreerde galvanische scheiding die alle systeemcomponenten beschermt tegen hoge spanningen en elektromagnetische interferentie (EMI), tussen één en vier kilovolt.
