Bridges & Gateways

PCAN-Router

Compacte CAN Bridge met 2x CAN, galvanisch gescheiden (optie)

Op aanvraag





De Peak PCAN-Router ondersteunt het CAN-protocol
PCAN-Router vanPeak

Offerte aanvraag

Stel een vraag

De Peak PCAN-Router is een dual-channel CAN router / bridge met een programmeerbare microcontroller uit de NXP LPC21-serie. Daardoor kunnen CAN-berichten flexibel worden verwerkt op beide kanalen. Bovendien biedt de module uitgebreide mogelijkheden voor filtering, evaluatie en routering van CAN-data. Tijdens complexe toepassingen kunnen berichten namelijk eenvoudig worden aangepast of doorgestuurd. Daarnaast ondersteunt de router uiteenlopende CAN-netwerktopologieën binnen automotive en industriële omgevingen. Zo ontstaat een flexibele oplossing voor professionele CAN-communicatie.

Met behulp van de programmeerbibliotheek en de GNU-compiler voor C en C++ wordt firmware ontwikkeld. Daarna wordt deze firmware via CAN naar de module geladen. Bij levering beschikt de PCAN-Router al over standaard CAN-bridge firmware. Deze firmware stuurt CAN-berichten 1:1 door tussen beide kanalen op 500 kbit/s. Bovendien wordt de volledige broncode als voorbeeld meegeleverd. Daardoor kunnen ontwikkelaars snel starten met eigen CAN-applicaties. Ook is maatwerk mogelijk voor filtering, routering en dataverwerking binnen CAN-netwerken.

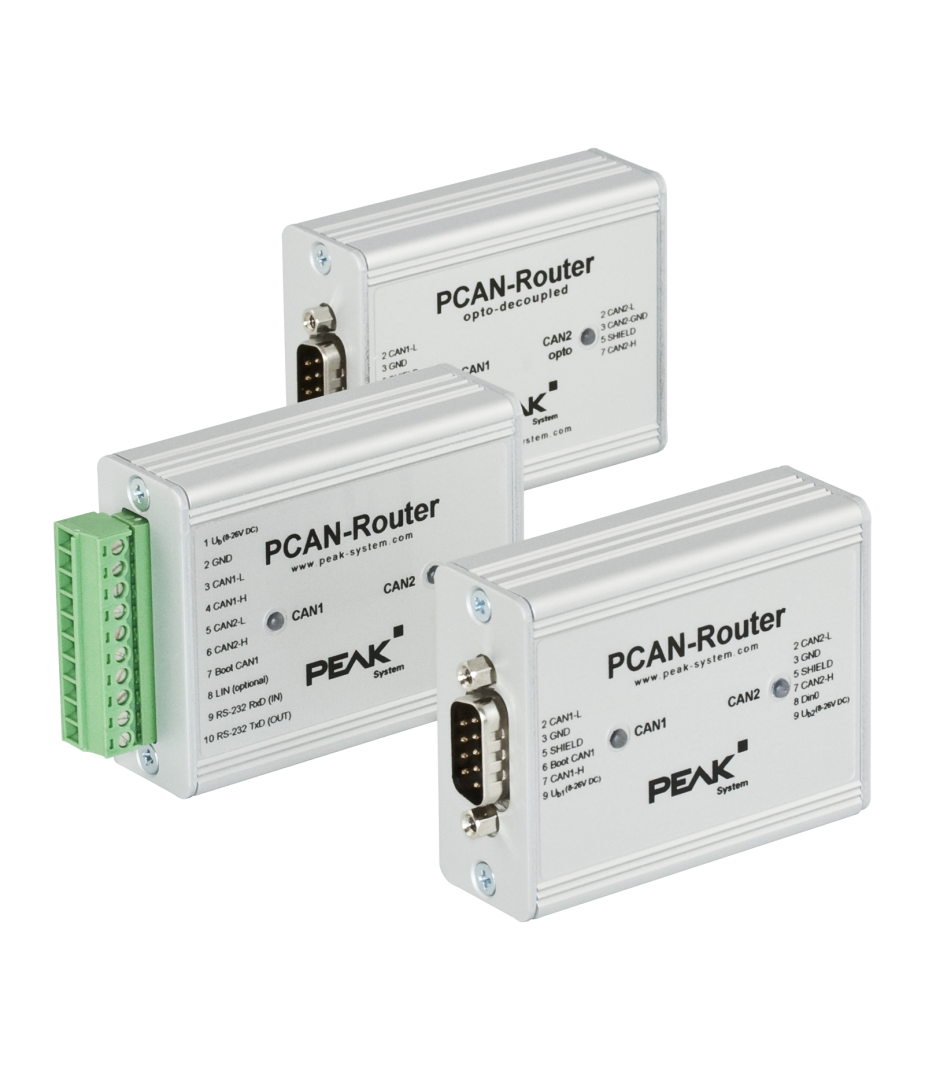

De PCAN-Router is geplaatst in een robuuste aluminium profielbehuizing voor industriële toepassingen. Daarnaast zijn uitvoeringen beschikbaar met twee D-Sub-connectors of een schroefconnector. Hierdoor kan de PCAN-Router eenvoudig worden geïntegreerd in bestaande CAN-installaties. Kortom, de PCAN-Router CAN bridge combineert flexibiliteit, programmeerbaarheid en betrouwbare CAN communicatie in één compacte oplossing.

Kenmerken en voordelen

  • Kombineert 2x CAN in één bridge
  • Eenvoudige koppeling van CAN-systemen en -apparaten
  • Verhoogde systeem betrouwbaarheid
  • Galvanisch Gescheiding tussen netwerk en bridge (optie)
  • CAN-communicatie t/m 1 Mbit/s via D-Sub9 via schroef -connectoren

Tech Specs

CAN Mode

CAN high-speed (ISO 11898-2)

CAN Baudrates

5 kBit/s … 1 Mbit/s

Connector

D-Sub9 (CiA® 106)

Voeding

8~30 V=

Stroomverbruik

max. 123 mA bij 24 V=

Temperatuur

Gebruik -40 °C tot +85 °C
Opslag -40 °C tot +125 °C

Afmetingen

190 x 29 x 104 mm

Certificering

CE, UKCA

Tech Specs (Phoenix)

Connector

Schroef

Afmetingen

51 x 30 x 12 mm

De onderstaande software wordt kosteloos bij de Peak PCAN-Router ter beschikking gesteld. De actuele versie is als download beschikbaar.

Firmware-ontwikkelingspakket

PEAK-DevPack

Met behulp van het PEAK-DevPack ontwikkelpakket kan eigen applicatiespecifieke firmware voor programmeerbare hardwareproducten van PEAK-System ontwikkeld worden. Voor elk ondersteund product zijn voorbeelden beschikbaar. Het Firmware-ontwikkelingspakket werkt samen met Visual Studio Code® en de GCC ARM Embedded toolchain, voor Windows® 11 of 10.

Visual Studio Code<sup>®</sup> IDE
Visual Studio Code® IDE

Actueel ondersteunt PEAK-DevPack de volgende PEAK producten: PCAN-GPS FD, PCAN-MicroMod FD, PCAN-MicroMod FD Evaluation Board, PCAN-MicroMod FD Analog, PCAN-MicroMod FD Digital, PCAN-MicroMod FD ECU, PCAN-Router , PCAN-Router DR, PCAN-Router FD, PCAN-Router Pro, PCAN-Router Pro FD, PCAN-RS-232 en PCAN-RS-232 FD
Voor elk van deze producten zijn voorbeelden opgenomen.



FAQ

  • Zijn er CAN-afsluitweerstanden in de PCAN-Router ingebouwd?

    Ja, er zijn afsluitweerstanden ingebouwd, echter standaard zijn deze uitgeschakeld. De afsluiting van ieder CAN-kanaal is met behulp van een soldeerbrug te activeren, waarvoor speciaal gereedschap benodigd is.
    Als handig alternatief kunnen we bijvoorbeeld de Termination adapter CAN/ CAN FD als accessoire aanbieden. Deze wordt eenvoudig, en zonder gereedschap, tussen de D-sub 9 stekker en de kabel geplaatst, van ieder gewenst CAN-kanaal.

  • Ondersteunt deze bridge CANopen of J1939?

    Ja, de PCAN-Router werkt met alle CAN-berichten, dus ook met CANopen of J1939.

    Echter, de CAN-berichten worden verder niet als CANopen of J1939 geïnterpreteerd. In bijvoorbeeld filter- en mappingtabbellen, of action rules, worden de berichten als standaard CAN-berichten behandeld. Vraag naar de configuratiemogelijkheden.

  • Kan ik op rekening bestellen?

    Ja, dat kan zeker! De meeste klanten kopen via een Inkoop Opdracht.
    Vraag daarvoor eerst een offerte aan en stuur vervolgens de inkoopopdracht (PO) via email, simpelweg vanuit uw eigen inkoopsysteem. Bij de eerste bestelling kunnen we aanvullende vragen stellen om een credit check uit te voeren. Neem contact met ons op als onze bedrijfsgegevens benodigd zijn voor registratie in het inkoopsysteem.

    Om veiligheidsredenen dienen klanten die gevestigd zijn in, of willen verzenden naar, landen buiten de Benelux altijd vooraf te betalen.

  • Waarom zijn alle prijzen op aanvraag?

    De online webshop is nog in aanbouw. Zodra deze beschikbaar is, zijn natuurlijk ook alle prijzen zichtbaar.

    Maar alles is natuurlijk gewoon leverbaar en we informeren je graag over de prijzen en levertijden. Neem contact met ons op, of bel even. We hebben ruim 30 jaar ervaring met CAN. We helpen je graag en bieden je direct praktisch advies of ondersteuning.



Bestelnummer(s)

IPEH-002210 PCAN-Router D-Sub9
2x CAN
Country of Origin: Duitsland
HS Code: 9031900000
IPEH-002210-P PCAN-Router Phoenix
2x CAN
Country of Origin: Duitsland
HS Code: 9031900000
IPEH-002211 PCAN-Router D-Sub9
2x CAN, Galvanisch Gescheiden
Country of Origin: Duitsland
HS Code: 9031900000

Leveringsomvang

PCAN-Router
  • Gebruikershandleiding 1
  • ARM-ontwikkelingspakket, flashprogramma en programmeervoorbeelden (Windows®) 2
1 Beschikbaar als PDF
2 Alle software als download beschikbaar
