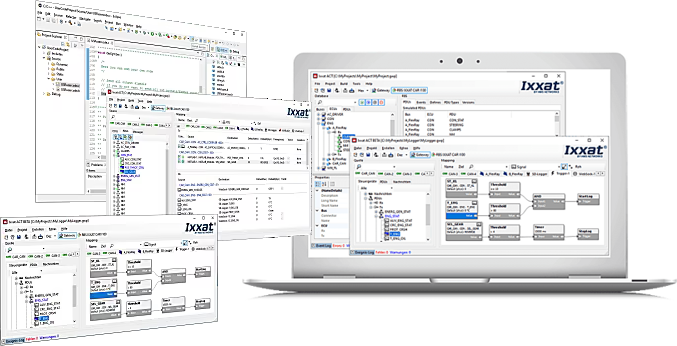

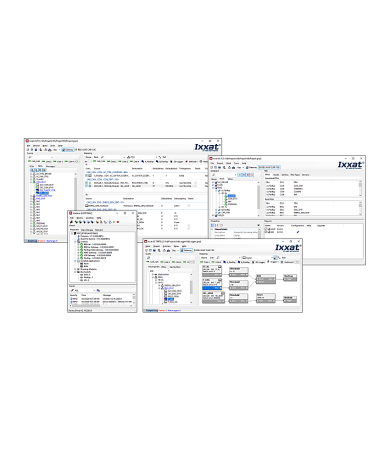

De productfamilies Mobilizer, FRC-EP en CANnector vormen de hardwareplatform voor talrijke automobieltoepassingen, maar hun volledige potentieel komt pas tot uiting in combinatie met slimme configuratiesoftware, de Advanced Configuration Tool (ACT). Ixxat heeft deze tool ontwikkeld om gebruikers te helpen hun toepassingen met maximale flexibiliteit en gebruiksgemak te implementeren.

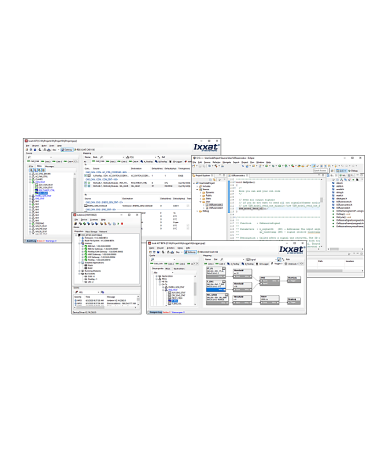

ACT functie overzicht

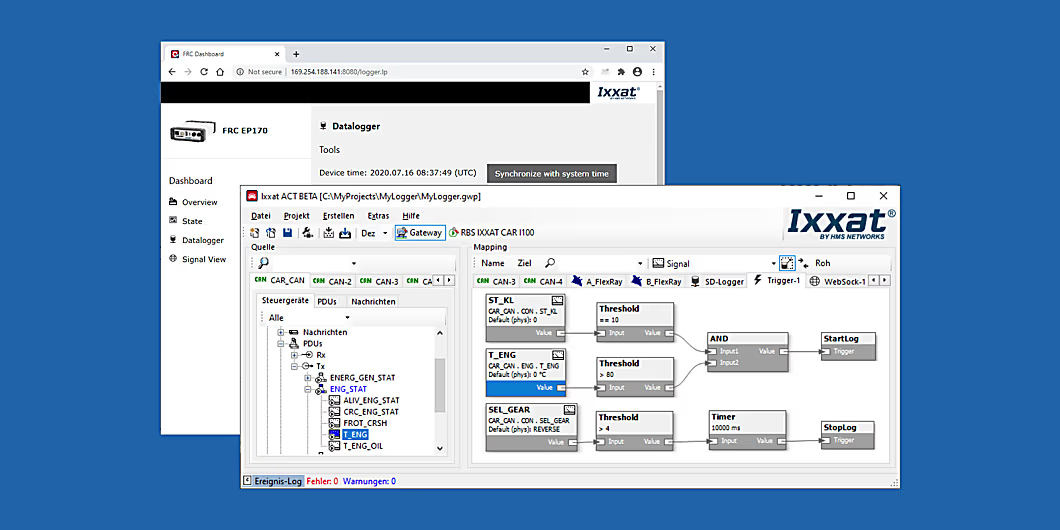

Data Logging

Voertuiggegevens moeten worden geregistreerd voor test- en analysedoeleinden – de evaluatie vindt later offline plaats. De zeer grote hoeveelheden gegevens vereisen intelligente mechanismen voor het beperken van de gegevens. Deze omvatten het selectief loggen van individuele signalen of berichten met behulp van filters, een door gebeurtenissen geactiveerde “start/stop”-functie en het automatisch overschrijven van oude, overbodige gegevens. De dataloggingfunctie beschikt ook over een energiebesparende stand-bymodus die snel kan worden beëindigd met de “Wake On”-functie wanneer het product in gebruik is.

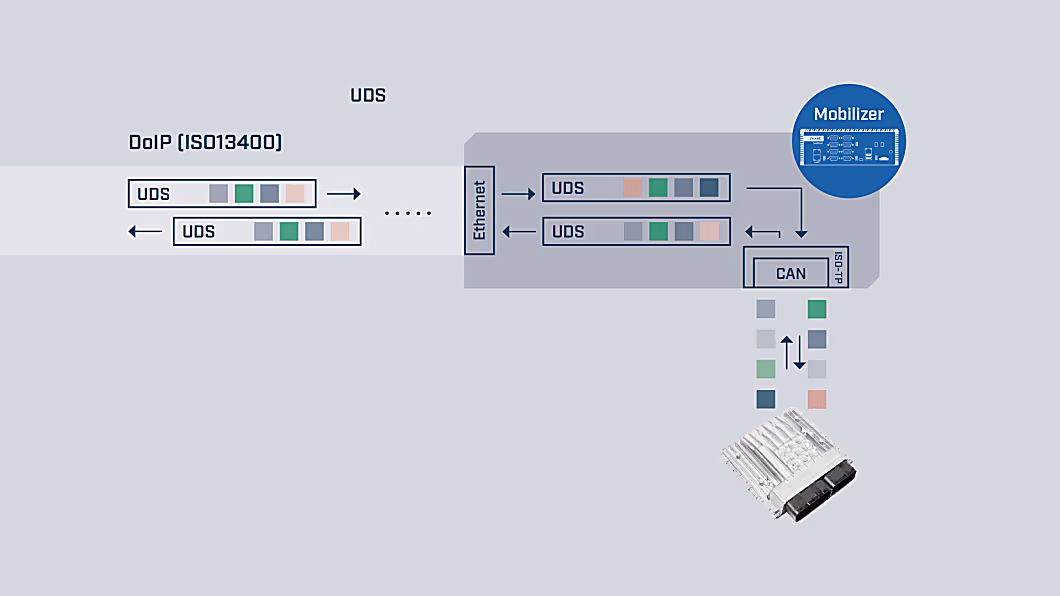

Diagnose

Er worden diverse diagnostische protocollen ondersteund. Diagnostische gegevens of updatefuncties kunnen naar de regeleenheden worden verzonden via de optioneel verkrijgbare D-PDU API of via DoIP.

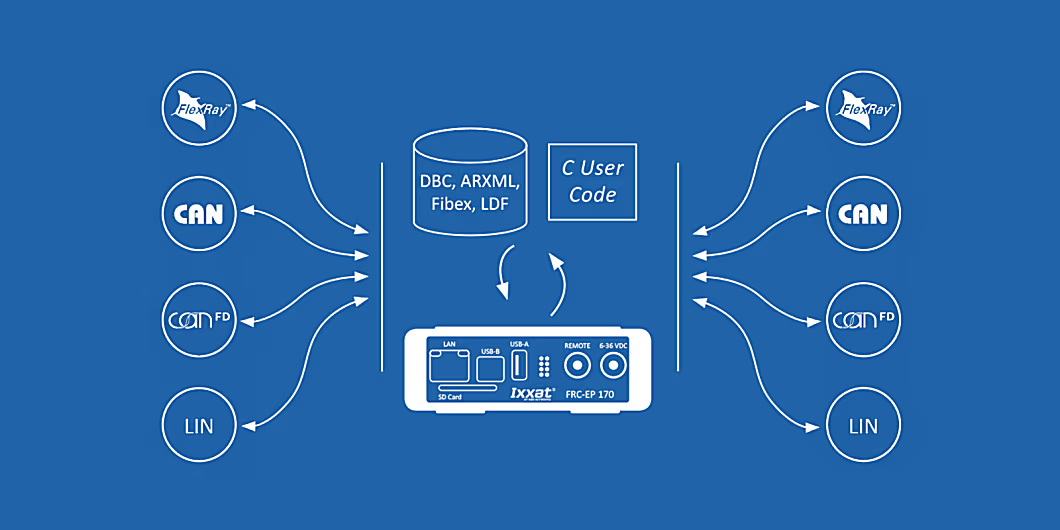

Gateway

De gateway vormt de kern van elke configuratie die wordt uitgevoerd op de Mobilizer-, FRC-EP- of CANnector-serie. Deze zorgt niet alleen voor de gegevensoverdracht van de ene CAN-bus naar de andere, maar maakt het ook mogelijk om logische bussystemen – zoals gebruikerscode, dataloggers, Matlab/Simulink, enz. – aan te sluiten op de algehele gegevensuitwisseling. Met deze strategie is het mogelijk om elk frame, elke PDU of elk signaal afzonderlijk van bron naar bestemming te routeren. Dit kan direct worden bediend of bijvoorbeeld via aangepaste gebruikerscode om de gegevens direct te bewerken.

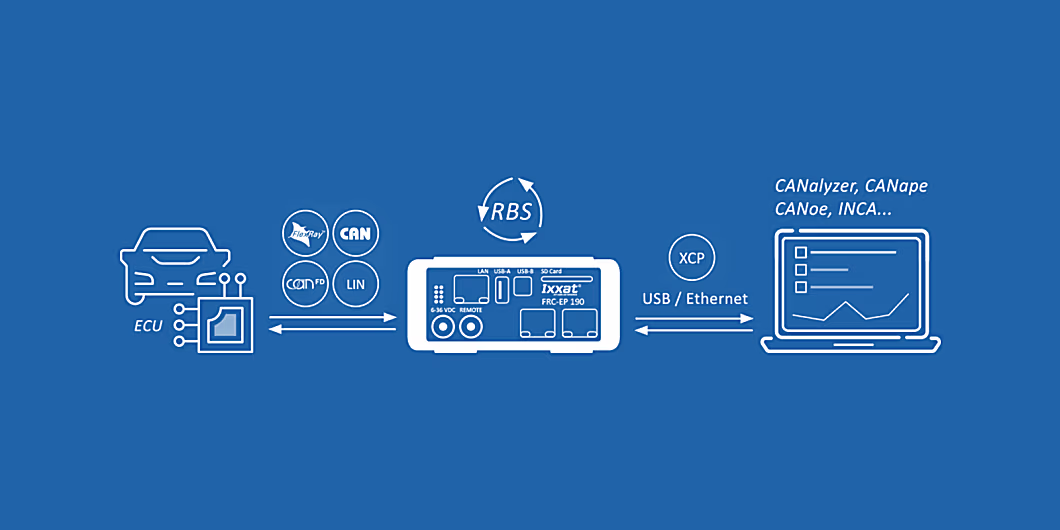

Residual bus simulation (RBS)

The Residual Bus Simulation – or Rest Bus Simulation (RBS) – is used to simulate ECUs or parts of a vehicle. Normally you need to code it manually by means of a scripting language – but not with solutions from Ixxat. Our RBS ist generated automatically by means of a vehicle description database you have defined with the integrated vehicle editor. All you need to do is to select the ECUs you want to simulate.

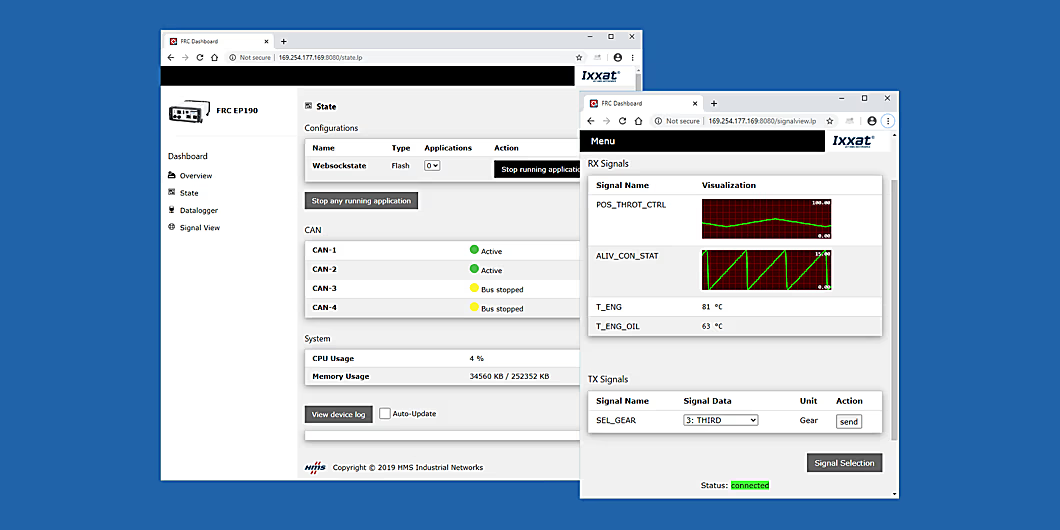

Visualisatie

De signaalvisualisatie wordt als virtuele bus aan de gatewayconfiguratie toegevoegd. Hiermee kunnen alle toegewezen signalen eenvoudig worden weergegeven en gestuurd via de geïntegreerde webserver. Elk apparaat (pc, smartphone, tablet) kan als weergaveapparaat worden gebruikt. De enige basisvoorwaarde is een webbrowser die HTML5 ondersteunt. HMS biedt hiervoor een generieke HTML-pagina aan. Deze kan door de gebruiker worden aangepast aan zijn eigen behoeften. Het visualisatieapparaat wordt aangesloten via USB, ethernet of WiFi.

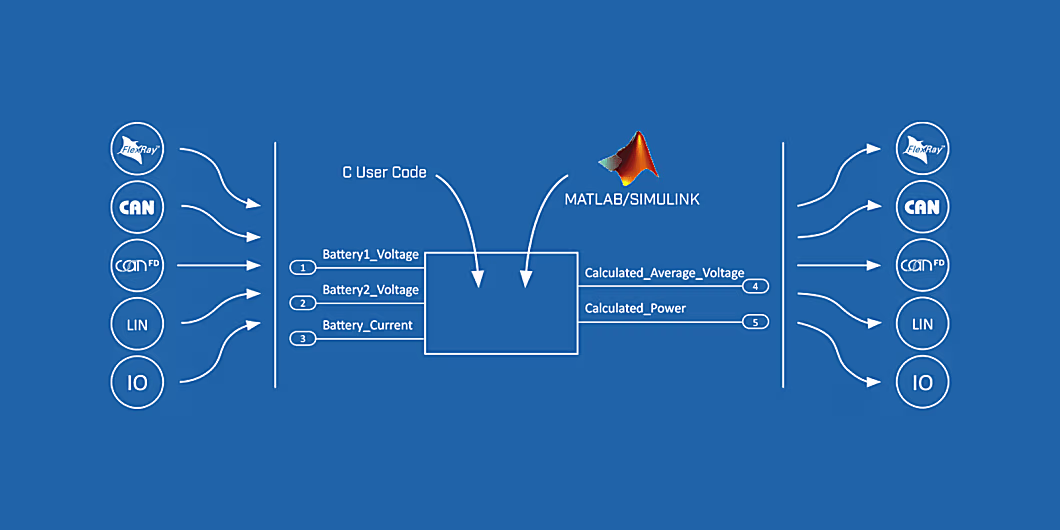

Matlab/Simulink modellen

Voor sommige gebruikers is het schrijven van C-code te ingewikkeld, of zijn er al kant-en-klare modellen uit andere projecten beschikbaar. Deze modellen kunnen via een aparte API worden geïntegreerd. Net als bij de gebruikerscode heeft een Matlab/Simulink-model toegang tot de gekoppelde signalen en berichten. Hierdoor is het mogelijk om complexere functionele modellen te integreren.

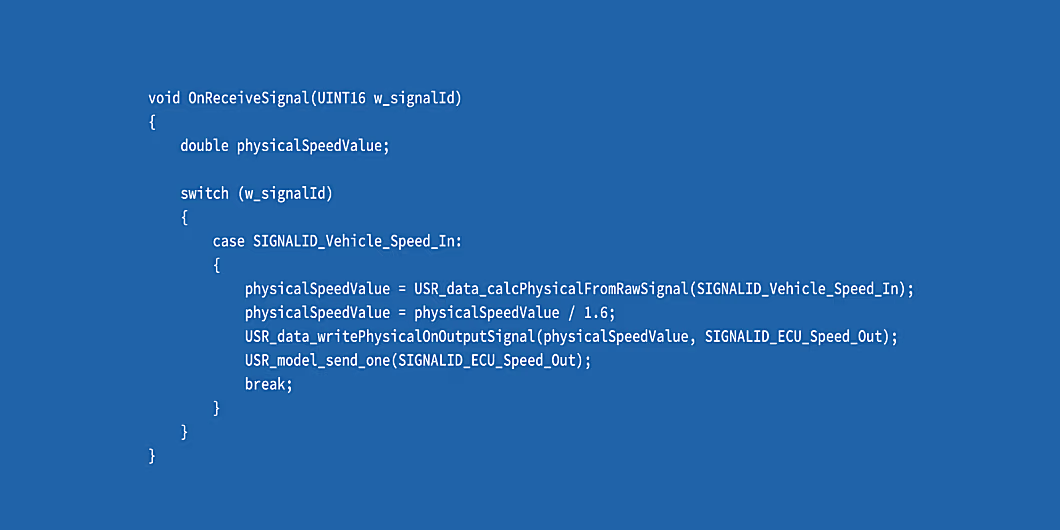

Gebruikerscode

Naast de mogelijkheden van de standaard gateway-oplossing bieden de intelligente gateways uit de Mobilizer-, FRC-EP- en CANnector-serie de mogelijkheid om eigen functies te integreren. Hiervoor wordt de gebruikerscodebus als virtuele bus aan de gateway-configuratie toegevoegd. Signalen en berichten die met drag & drop van en naar alle bussystemen worden toegewezen, dienen als input/output voor uw eigen code. De gebruikerscode-applicatie is geschreven in standaard C en kan specifieke algoritmen in kaart brengen. Dit maakt het aansturen van digitale uitgangen of het implementeren van een complexe triggermodule voor de logger eenvoudig en handig.

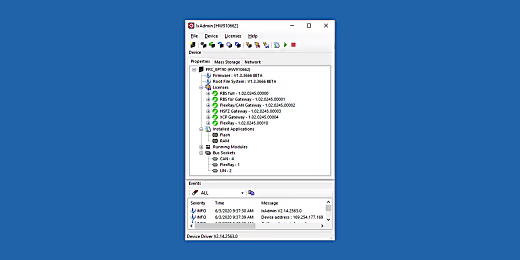

IxAdmin

IxAdmin is de beheertool voor het aangesloten embedded platform. Met de IxAdmin-tool kunnen aangemaakte configuraties op het apparaat worden geladen, updates worden uitgevoerd, runtime-licenties worden beheerd en basisinstellingen worden geconfigureerd. IxAdmin kan via USB, ethernet of WiFi met het apparaat worden verbonden.

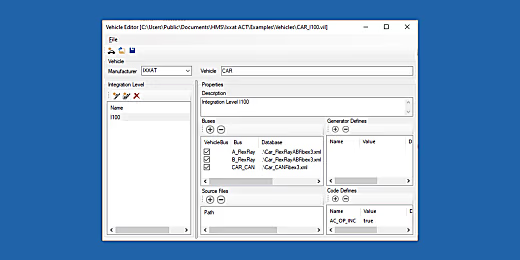

Voertuig Editor

De basis voor de meeste oplossingen in de automobielsector wordt gevormd door busbeschrijvingen in CANdB-, FIBEX- of AUTOSAR-XML-formaat. Deze busbeschrijvingen bevatten veel informatie, maar vaak niet alle benodigde gegevens. Met behulp van de Vehicle Editor kan alles wat bij een bepaald voertuig, een integratieniveau of een testconfiguratie hoort, eenvoudig worden samengevoegd. Deze gegevens zijn vervolgens gemakkelijk toegankelijk tijdens verdere configuratie.
