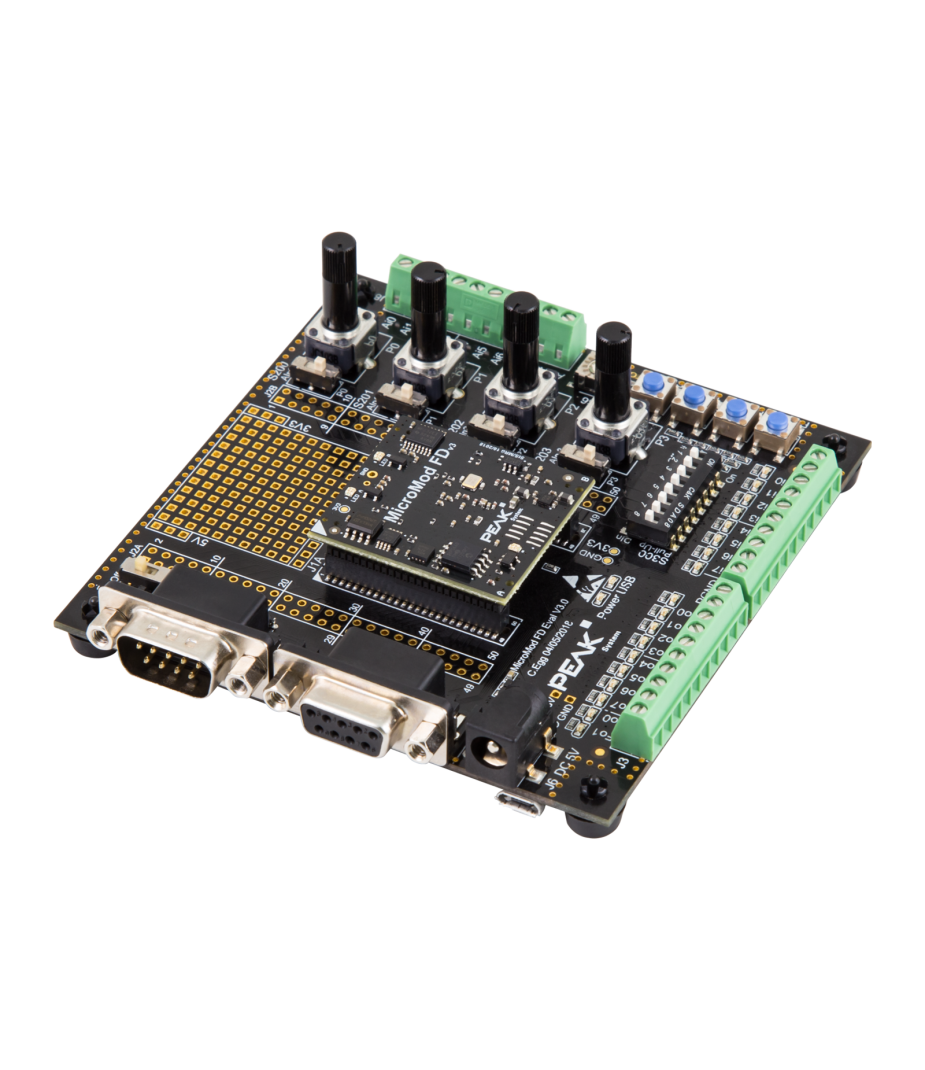

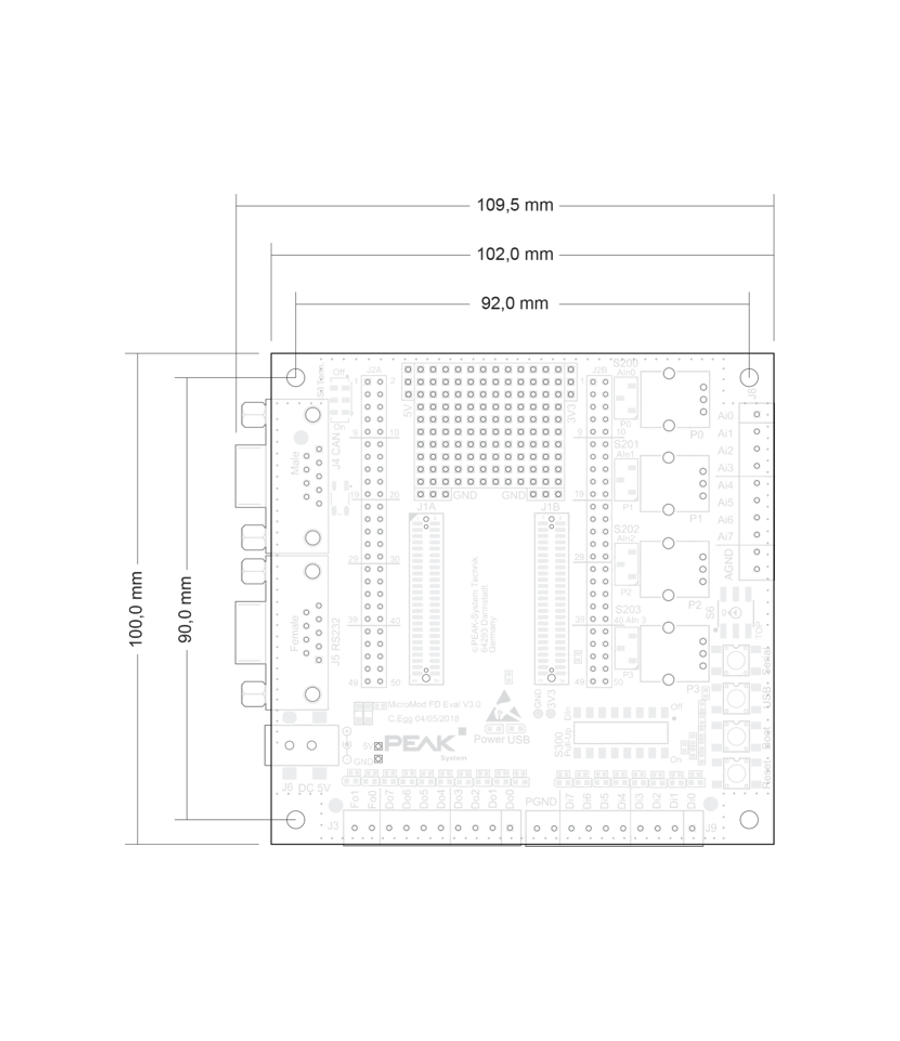

PCAN-MicroMod FD Evaluation Board

Het PCAN-MicroMod FD Evaluation Board maakt gebruikt van de PCAN-MicroMod FD-technologie, een compacte opsteekprint module die bovenop het evaluatiebord gestoken is. Deze technologie is speciaal ontworpen voor toepassingen waarbij flexibiliteit en integratie van CAN- en CAN FD-communicatie centraal staan. Het combineert een CAN FD-/CAN-kanaal met diverse fysieke in- en uitgangen. De intelligente koppeling tussen deze interfaces wordt verzorgd door een krachtige microcontroller, die zorgt voor een efficiënte en betrouwbare verwerking van signalen en communicatie.
Standaard komt de module met CAN I/O-firmware die eenvoudig grafisch geconfigureerd kan worden. Hierdoor kunnen elektronicaontwikkelaars eenvoudig en snel I/O-functionaliteit met CAN-connectiviteit integreren in hun projecten, zonder dat uitgebreide firmwareontwikkeling noodzakelijk is.

Configuratie

De configuratie van producten met PCAN-MicroMod FD-technologie verloopt via gebruiksvriendelijke Windows^®-software die standaard wordt meegeleverd. Met deze software kunnen gebruikers niet alleen eenvoudig de I/O-mapping naar specifieke CAN-ID’s instellen, maar ook geavanceerdere logica implementeren met behulp van ingebouwde functieblokken voor dataverwerking. Dit maakt het mogelijk om complexe signalen lokaal te verwerken voordat ze op de CAN-bus worden geplaatst. De configuratie die op de computer wordt gemaakt, wordt via de CAN-bus naar de MicroMod FD overgedragen. Vervolgens functioneert de module volledig zelfstandig als een onafhankelijke CAN-node binnen het netwerk.

In de configuratiesoftware wordt de Module ID gebruikt om iedere MicroMod eenduidig te identificeren. Hierdoor kunnen meerdere MicroMod-modules gelijktijdig op één CAN-netwerk functioneren zonder conflicten. Elke module ontvangt en verzendt alleen de berichten die overeenkomen met zijn ingestelde ID en bijbehorende CAN-ID-mapping.
Met de module-ID kunnnen maximaal 16 apparaten in een CAN-netwerk worden toegewezen.

Standaard, CANopen, J1939 of Custom

PCAN-producten met PCAN-MicroMod FD-technologie kunnen, afhankelijk van de firmware en het model, in verschillende bedrijfsmodi worden gebruikt met ondersteuning voor de communicatieprotocollen CAN (FD) of CANopen (FD). Standaard is een uitgereide configureerbaare CAN I/O applicatie aanwezig, CANopen of CANopen FD kan met een licentiesleutel geactiveerd worden. Daarnaast kan deze standaard firmware vervangen worden door J1939 of zelf ontwikkelde firmware.

Product	CAN CAN FD	CANopen CANopen FD	Custom Firmware
PCAN-MicroMod FD Evaluatie
PCAN-MicroMod FD Analog 1
PCAN-MicroMod FD Digital 12
PCAN-MicroMod FD ECU 1
PCAN-MicroMod FD DR CANopen Digital 1 1
PCAN-MicroMod FD Custom Moederbord

= Bedrijfsmodus actief bij levering
= Alternatieve Bedrijfsmodus
= Niet ondersteunde Bedrijfsmodus
¹ MircoMod FD is geïntegreerd in de printplaat voor deze producten en er wordt geen gebruik gemaakt van de opsteekprint. Lees meer

De onderstaande software wordt kosteloos bij de Peak PCAN-MicroMod FD Evaluation Board ter beschikking gesteld. De actuele versie is als download beschikbaar.

Grafische configuratie

De plug-in module PCAN-MicroMod FD is een universele oplossing voor de integratie van een CAN FD-interface en I/O-functionaliteit. Productem met PCAN-MicroMod FD-technologie kunnen worden geconfigureerd met de Windows-software PCAN-MicroMod FD Configuration.
De configuratie die hiermee wordt samengesteld, wordt via de CAN-bus naar de PCAN-MicroMod FD overgedragen. De module werkt vervolgens als een onafhankelijk CAN-knooppunt met de gewenste functionaliteit. Meerdere modules kunnen onafhankelijk van elkaar binnen één CAN-netwerk worden geconfigureerd.

Functies

• Software voor het configureren van op PCAN-MicroMod FD gebaseerde hardware
• Productspecifieke configuratieopties dankzij het gebruik van vooraf gedefinieerde hardwareprofielen
• De CAN-interface instellen door de transmissiestandaard (CAN of CAN FD) en de bijbehorende bitsnelheden te selecteren
• Definitie van inkomende en uitgaande CAN-berichten
• Periodieke of door gebeurtenissen geactiveerde verzending van CAN-berichten
• Gebruik van signalen voor de tijdelijke opslag van analoge en digitale in- en uitgangen, evenals diverse statusinformatie
• Toewijzing van de signalen aan de gegevens van de CAN-berichten
• Signaalverwerking met functies en services:
  - Schaal- en offsetfunctie
  - Logische koppeling van digitale ingangen
  - Verwerking van signaalwaarden via karakteristieke curven of wiskundige berekeningen
  - Directe evaluatie van roterende encoders
• Configuratiegegevens verzonden via CAN (PEAK CAN-interface vereist)
• Selectieve configuratie van meerdere apparaten in een CAN-netwerk op basis van de module-ID
• Bestaande configuraties kunnen via CAN worden uitgelezen voor verdere verwerking
• Export van de CAN-berichtdefinitie als symboolbestand voor gebruik met andere PEAK-systeemproducten zoals bijvoorbeeld PCAN-Explorer
• Schakelen tussen CAN- en CANopen-bedrijfsmodus

Opmerking: Voor de CAN-busverbinding is een PC CAN-interface van PEAK-System vereist.

PEAK-DevPack

Met behulp van het PEAK-DevPack ontwikkelpakket kan eigen applicatiespecifieke firmware voor programmeerbare hardwareproducten van PEAK-System ontwikkeld worden. Voor elk ondersteund product zijn voorbeelden beschikbaar. Het Firmware-ontwikkelingspakket werkt samen met Visual Studio Code^® en de GCC ARM Embedded toolchain, voor Windows^® 11 of 10.

Actueel ondersteunt PEAK-DevPack de volgende PEAK producten: PCAN-GPS FD, PCAN-MicroMod FD, PCAN-MicroMod FD Evaluation Board, PCAN-MicroMod FD Analog, PCAN-MicroMod FD Digital, PCAN-MicroMod FD ECU, PCAN-Router , PCAN-Router DR, PCAN-Router FD, PCAN-Router Pro, PCAN-Router Pro FD, PCAN-RS-232 en PCAN-RS-232 FD
Voor elk van deze producten zijn voorbeelden opgenomen.

• Is er een CAN-afsluitweerstand in de PCAN-MicroMod FD Evaluation Board ingebouwd?

  Ja, er is een afsluitweerstand ingebouwd, echter standaard is deze uitgeschakeld. Deze kan via een klein schakelaartje in- of uitgeschakeld worden, eventueel door de behuizing te openen.
