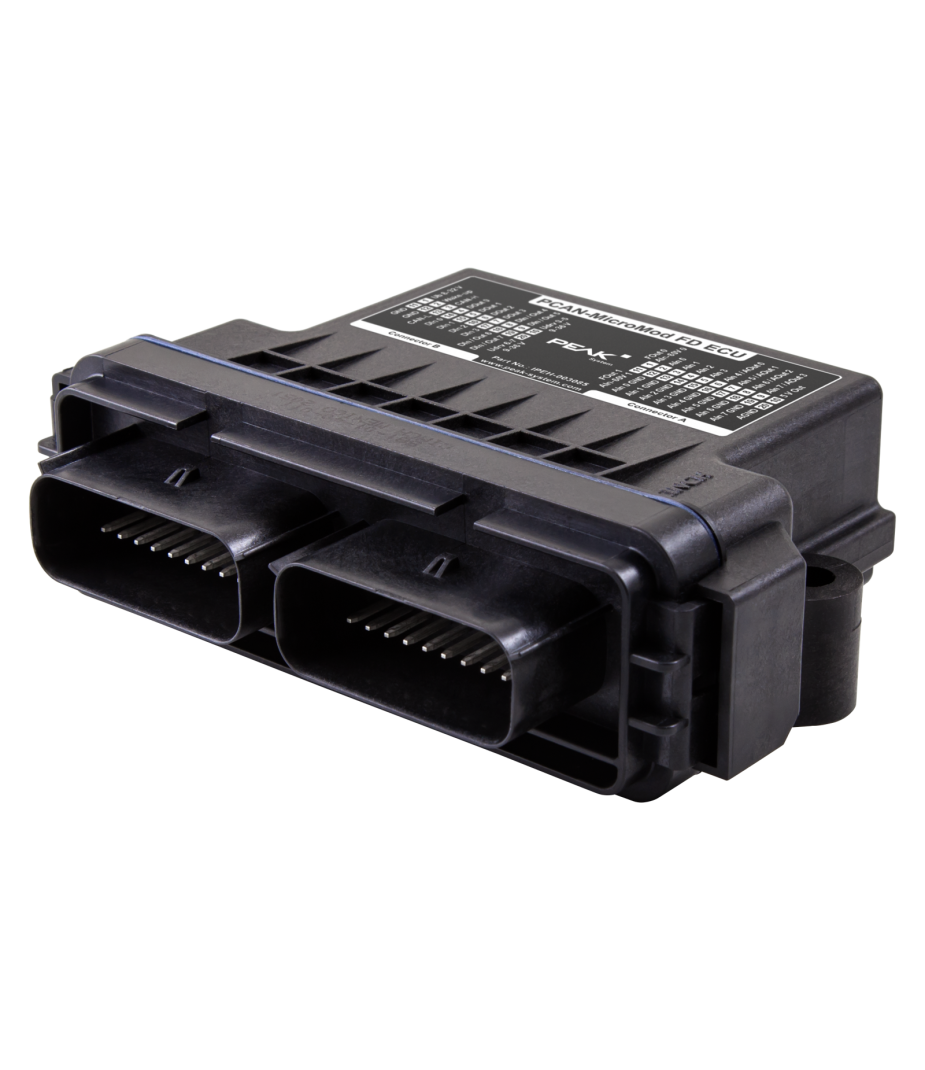

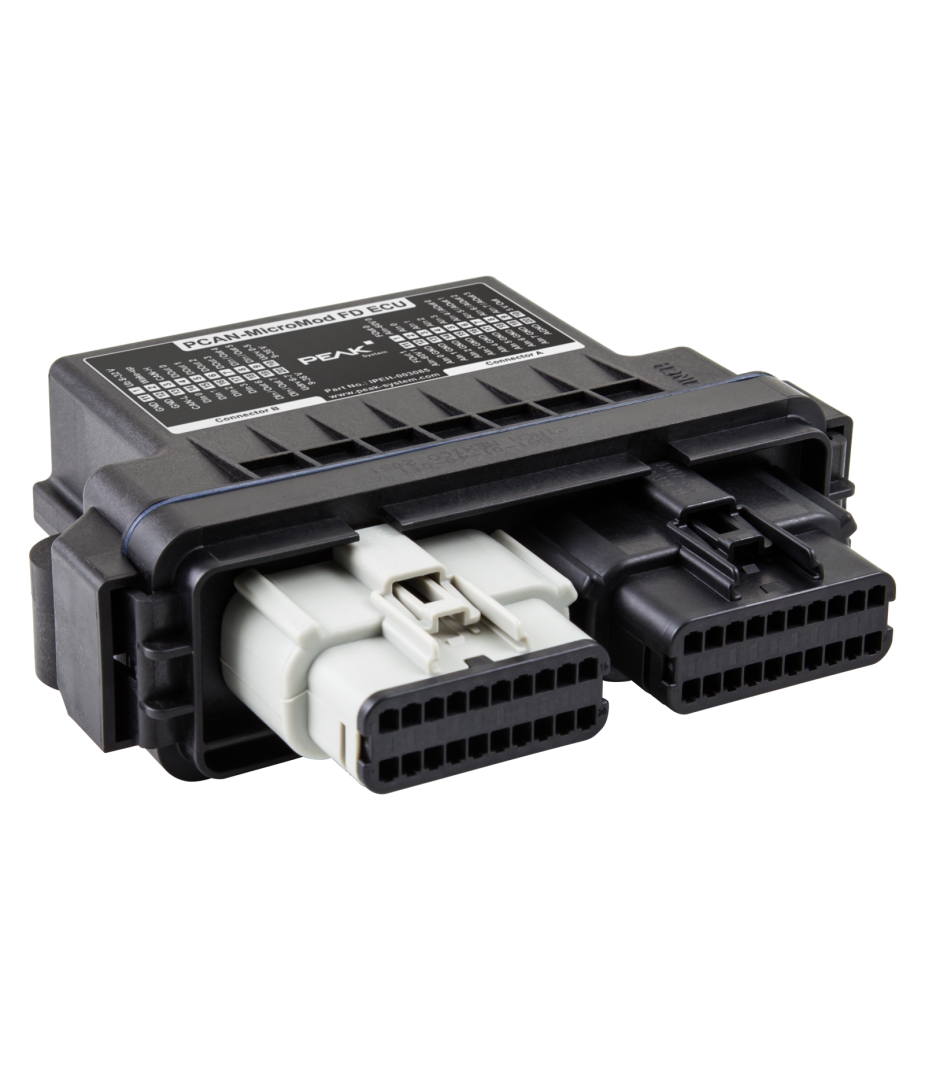

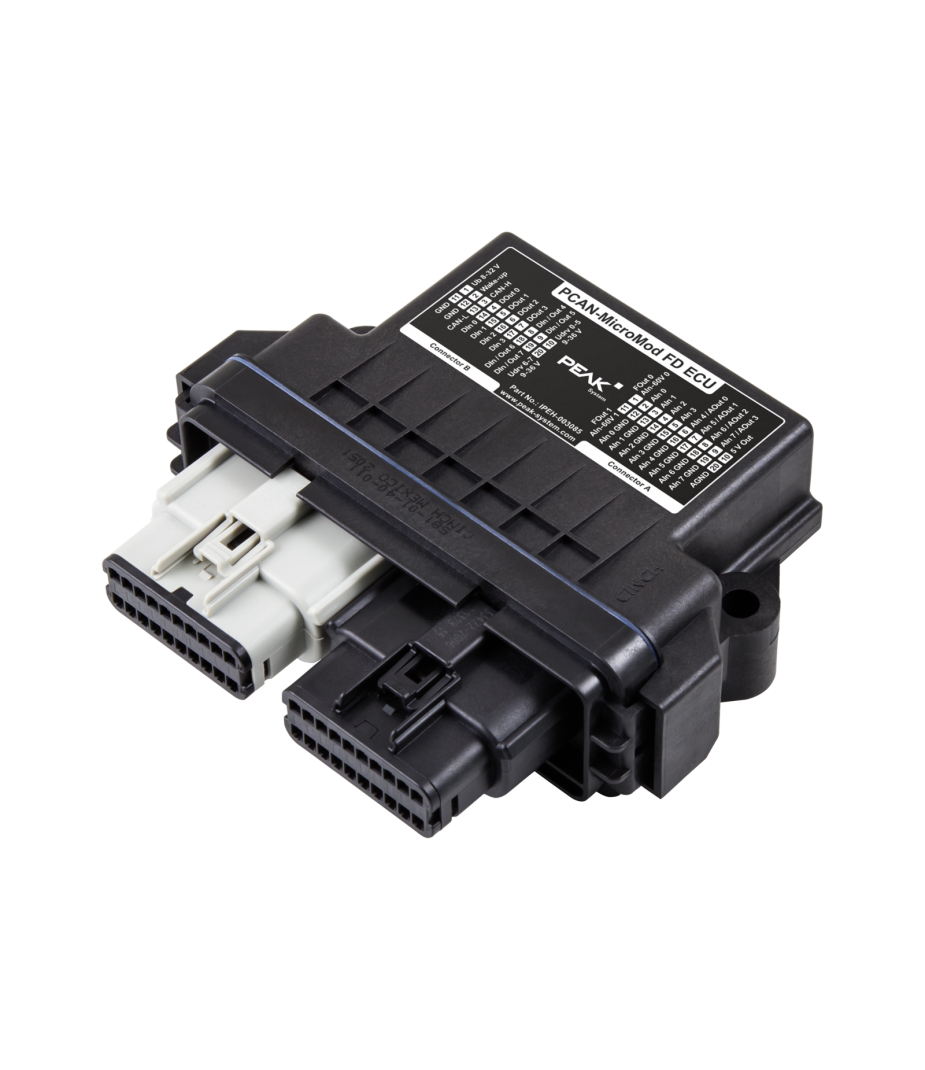

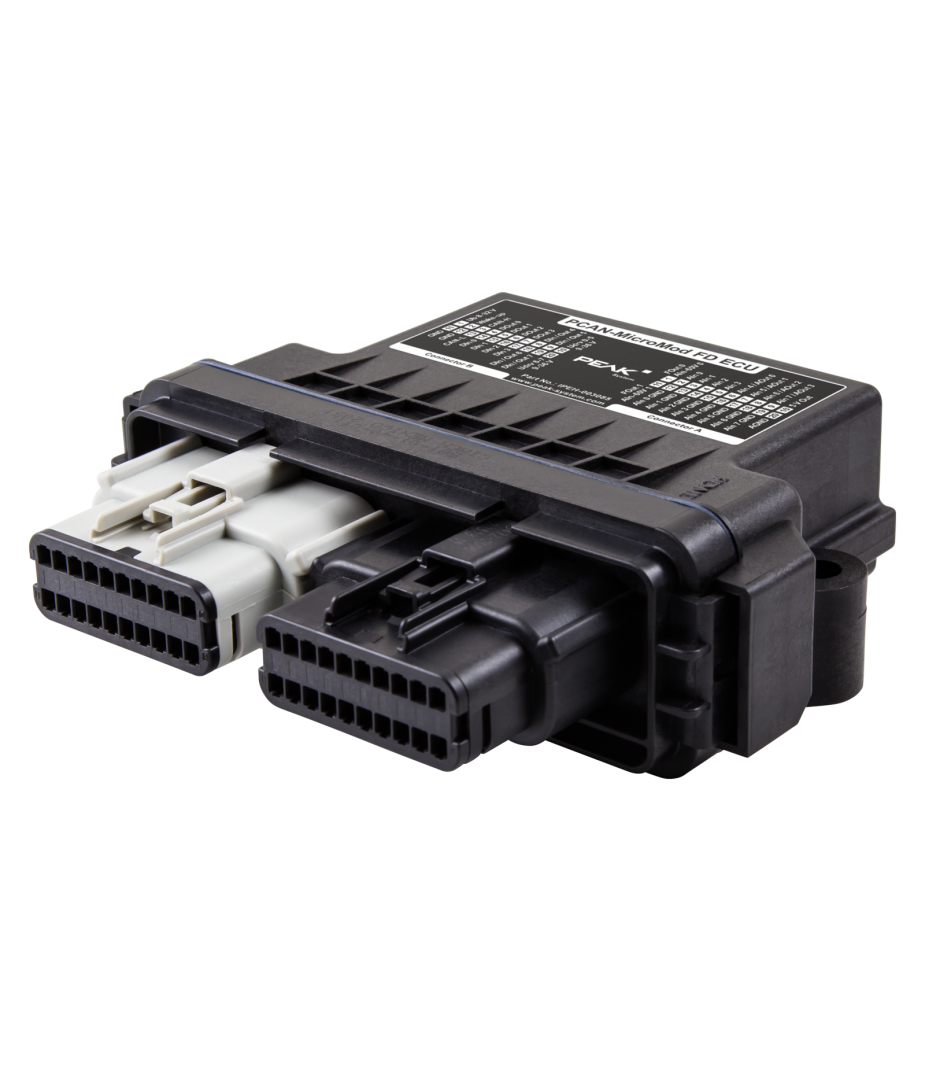

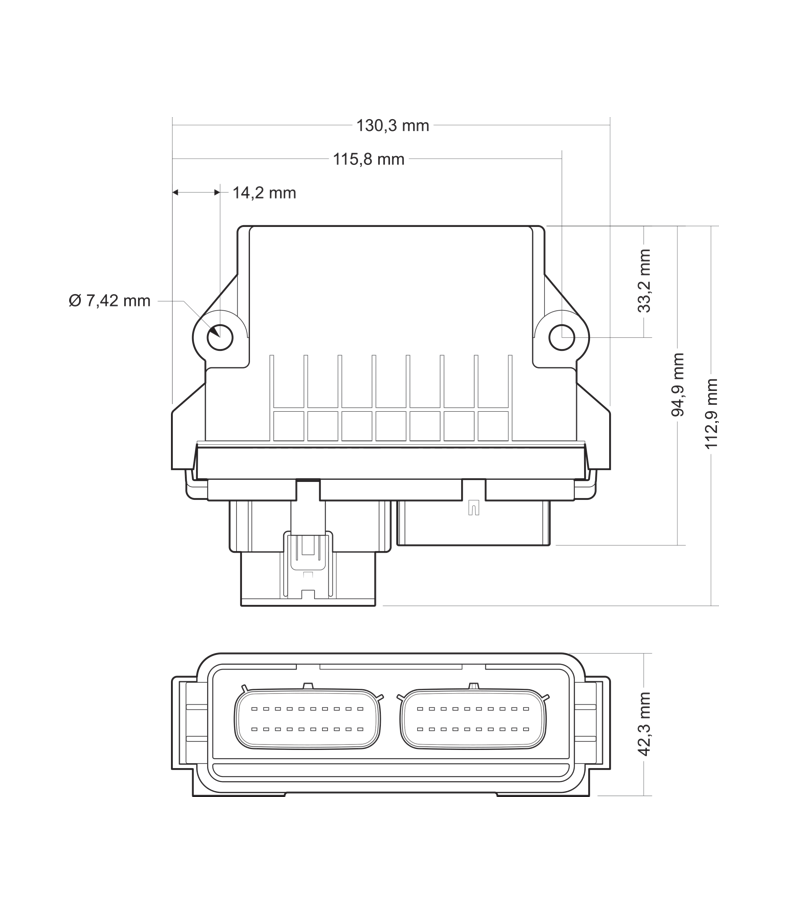

PCAN-MicroMod FD ECU

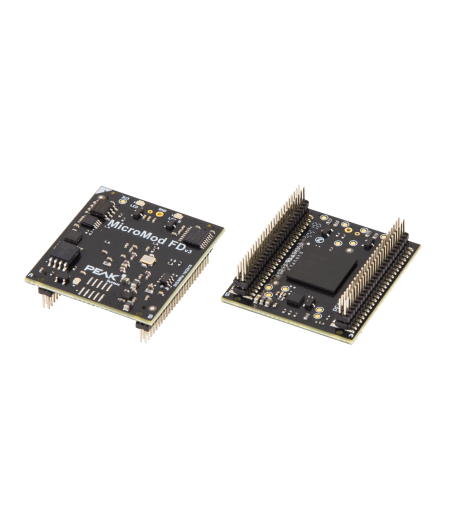

PCAN-MicroMod FD ECU maakt gebruikt van de PCAN-MicroMod FD-technologie, die in de electronica van het moederbord van de ECU geïntegreerd is. Deze technologie is speciaal ontworpen voor toepassingen waarbij flexibiliteit en integratie van CAN- en CAN FD-communicatie centraal staan. Het combineert een CAN FD-/CAN-kanaal met diverse fysieke in- en uitgangen. De intelligente koppeling tussen deze interfaces wordt verzorgd door een krachtige microcontroller, die zorgt voor een efficiënte en betrouwbare verwerking van signalen en communicatie.
Standaard komt de module met CAN I/O-firmware die eenvoudig grafisch geconfigureerd kan worden.

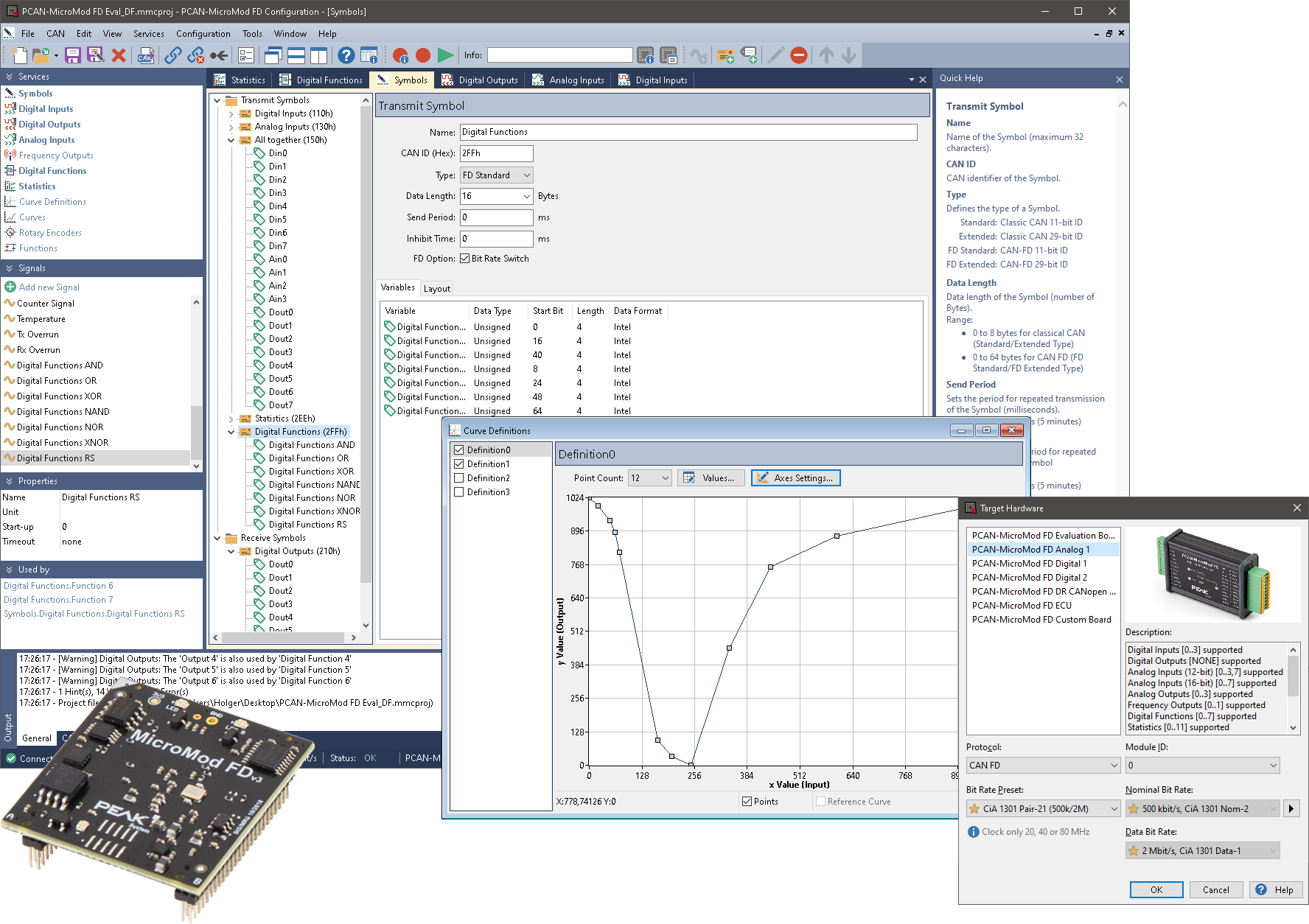

PCAN-MicroMod FD Digital Configuratie

Configuratie

De configuratie van producten met PCAN-MicroMod FD-technologie verloopt via gebruiksvriendelijke Windows^®-software die standaard wordt meegeleverd. Met deze software kunnen gebruikers niet alleen eenvoudig de I/O-mapping naar specifieke CAN-ID’s instellen, maar ook geavanceerdere logica implementeren met behulp van ingebouwde functieblokken voor dataverwerking. Dit maakt het mogelijk om complexe signalen lokaal te verwerken voordat ze op de CAN-bus worden geplaatst. De configuratie die op de computer wordt gemaakt, wordt via de CAN-bus naar de MicroMod FD overgedragen. Vervolgens functioneert de module volledig zelfstandig als een onafhankelijke CAN-node binnen het netwerk.

PCAN-MicroMod FD I/O Configuratie

In de configuratiesoftware wordt de Module ID gebruikt om iedere MicroMod eenduidig te identificeren. Hierdoor kunnen meerdere MicroMod-modules gelijktijdig op één CAN-netwerk functioneren zonder conflicten. Elke module ontvangt en verzendt alleen de berichten die overeenkomen met zijn ingestelde ID en bijbehorende CAN-ID-mapping.
Met de module-ID kunnnen maximaal 16 apparaten in een CAN-netwerk worden toegewezen.

Standaard, CANopen, J1939 of Custom

PCAN-producten met PCAN-MicroMod FD-technologie kunnen, afhankelijk van de firmware en het model, in verschillende bedrijfsmodi worden gebruikt met ondersteuning voor de communicatieprotocollen CAN (FD) of CANopen (FD). Standaard is een uitgereide configureerbaare CAN I/O applicatie aanwezig, CANopen of CANopen FD kan met een licentiesleutel geactiveerd worden. Daarnaast kan deze standaard firmware vervangen worden door J1939 of zelf ontwikkelde firmware.

Grafische configuratie

De plug-in module PCAN-MicroMod FD is een universele oplossing voor de integratie van een CAN FD-interface en I/O-functionaliteit. Productem met PCAN-MicroMod FD-technologie kunnen worden geconfigureerd met de Windows-software PCAN-MicroMod FD Configuration.
De configuratie die hiermee wordt samengesteld, wordt via de CAN-bus naar de PCAN-MicroMod FD overgedragen. De module werkt vervolgens als een onafhankelijk CAN-knooppunt met de gewenste functionaliteit. Meerdere modules kunnen onafhankelijk van elkaar binnen één CAN-netwerk worden geconfigureerd.

PCAN-MicroMod FD-configuratie

Functies

• Software voor het configureren van op PCAN-MicroMod FD gebaseerde hardware
• Productspecifieke configuratieopties dankzij het gebruik van vooraf gedefinieerde hardwareprofielen
• De CAN-interface instellen door de transmissiestandaard (CAN of CAN FD) en de bijbehorende bitsnelheden te selecteren
• Definitie van inkomende en uitgaande CAN-berichten
• Periodieke of door gebeurtenissen geactiveerde verzending van CAN-berichten
• Gebruik van signalen voor de tijdelijke opslag van analoge en digitale in- en uitgangen, evenals diverse statusinformatie
• Toewijzing van de signalen aan de gegevens van de CAN-berichten
• Signaalverwerking met functies en services:
  - Schaal- en offsetfunctie
  - Logische koppeling van digitale ingangen
  - Verwerking van signaalwaarden via karakteristieke curven of wiskundige berekeningen
  - Directe evaluatie van roterende encoders
• Configuratiegegevens verzonden via CAN (PEAK CAN-interface vereist)
• Selectieve configuratie van meerdere apparaten in een CAN-netwerk op basis van de module-ID
• Bestaande configuraties kunnen via CAN worden uitgelezen voor verdere verwerking
• Export van de CAN-berichtdefinitie als symboolbestand voor gebruik met andere PEAK-systeemproducten zoals bijvoorbeeld PCAN-Explorer
• Schakelen tussen CAN- en CANopen-bedrijfsmodus

Opmerking: Voor de CAN-busverbinding is een PC CAN-interface van PEAK-System vereist.

PEAK-DevPack

Met behulp van het PEAK-DevPack ontwikkelpakket kan eigen applicatiespecifieke firmware voor programmeerbare hardwareproducten van PEAK-System ontwikkeld worden. Voor elk ondersteund product zijn voorbeelden beschikbaar. Het Firmware-ontwikkelingspakket werkt samen met Visual Studio Code^® en de GCC ARM Embedded toolchain, voor Windows^® 11 of 10.

Visual Studio Code^® IDE

Actueel ondersteunt PEAK-DevPack de volgende PEAK producten: PCAN-GPS FD, PCAN-MicroMod FD, PCAN-MicroMod FD Evaluation Board, PCAN-MicroMod FD Analog, PCAN-MicroMod FD Digital, PCAN-MicroMod FD ECU, PCAN-Router , PCAN-Router DR, PCAN-Router FD, PCAN-Router Pro, PCAN-Router Pro FD, PCAN-RS-232 en PCAN-RS-232 FD
Voor elk van deze producten zijn voorbeelden opgenomen.

• Is er een CAN-afsluitweerstand in de PCAN-MicroMod FD ECU ingebouwd?

  Er is géén CAN-afsluitweerstand ingebouwd, hiervoor is ook geen mogelijkheid. Eventueel kan een afsluitweerstand over de CAN-aansluitingen gemonteerd worden. Als alternatief hebben we de PCAN-Adapter D-Sub to Screw Terminals als accessoire beschikbaar.
