I/O Interfaces

PCAN-MicroMod FD Digital

Configureerbare Digitale I/O Modules met 1x CAN FD / CAN

Op aanvraag





De Peak PCAN-MicroMod FD Digital ondersteunt het CAN-protocol
De Peak PCAN-MicroMod FD Digital ondersteunt het CAN FD-protocol
De Peak PCAN-MicroMod FD Digital ondersteunt het CANopen-protocol
PCAN-MicroMod FD Digital vanPeak

Offerte aanvraag

Stel een vraag

De Peak PCAN-MicroMod FD Digital is een compacte en krachtige module voor integratie van digitale signalen in CAN- en CAN FD-netwerken. In de eerste plaats is deze variant ontwikkeld voor toepassingen met digitale in- en uitgangen. Daarnaast ondersteunt de module functies zoals schakelen, detecteren en monitoren van binaire signalen. Daardoor is de oplossing geschikt voor industriële en automotive toepassingen. Bovendien verloopt de integratie snel en efficiënt binnen bestaande netwerken. Tijdens complexe automatiseringsprocessen zorgt de module voor betrouwbare signaalverwerking. Ook biedt de compacte behuizing voordelen bij beperkte installatieruimte. De digitale uitgangen van de PCAN-MicroMod FD Digital 1 zijn namelijk uitgerust met low-side switches. Daarentegen beschikt de PCAN-MicroMod FD Digital 2 over high-side switches. Daardoor kan eenvoudig de juiste variant voor specifieke toepassingen worden gekozen.

De PCAN-MicroMod FD Digital wordt geconfigureerd met de meegeleverde Windows®-software. Hiermee stellen gebruikers eerst eenvoudig de I/O-mapping naar CAN-ID’s in. Daarna kunnen zij geavanceerde logica toevoegen met ingebouwde functieblokken voor dataverwerking. Tijdens de configuratie wordt de setup via de CAN-bus naar de module overgebracht 1. Vervolgens functioneert deze als een onafhankelijke CAN-node. Bovendien kunnen meerdere modules gelijktijdig op dezelfde CAN-bus worden geconfigureerd.
1 Hiervoor is een PCAN CAN-interface nodig.

De PCAN-MicroMod FD Digital kan bovendien worden ingezet als volwaardige CANopen slave-node. Vraag daarom naar de beschikbare mogelijkheden en configuratieopties. Kortom, deze module combineert nauwkeurige analoge signaalverwerking met betrouwbare CAN-communicatie in één compacte oplossing.

Kenmerken en voordelen

  • I/O-eenheid met een MicroMod FD opsteekprint
  • CAN FD-communicatie t/m 10 Mbit/s -connector
  • I/O-module met focus op digitale signalen:
    - 8 Digitale ingangen
    - 8 Digitale uitgangen
    - 2 Frequentie-uitgangen
    - 4 Analoge ingangen

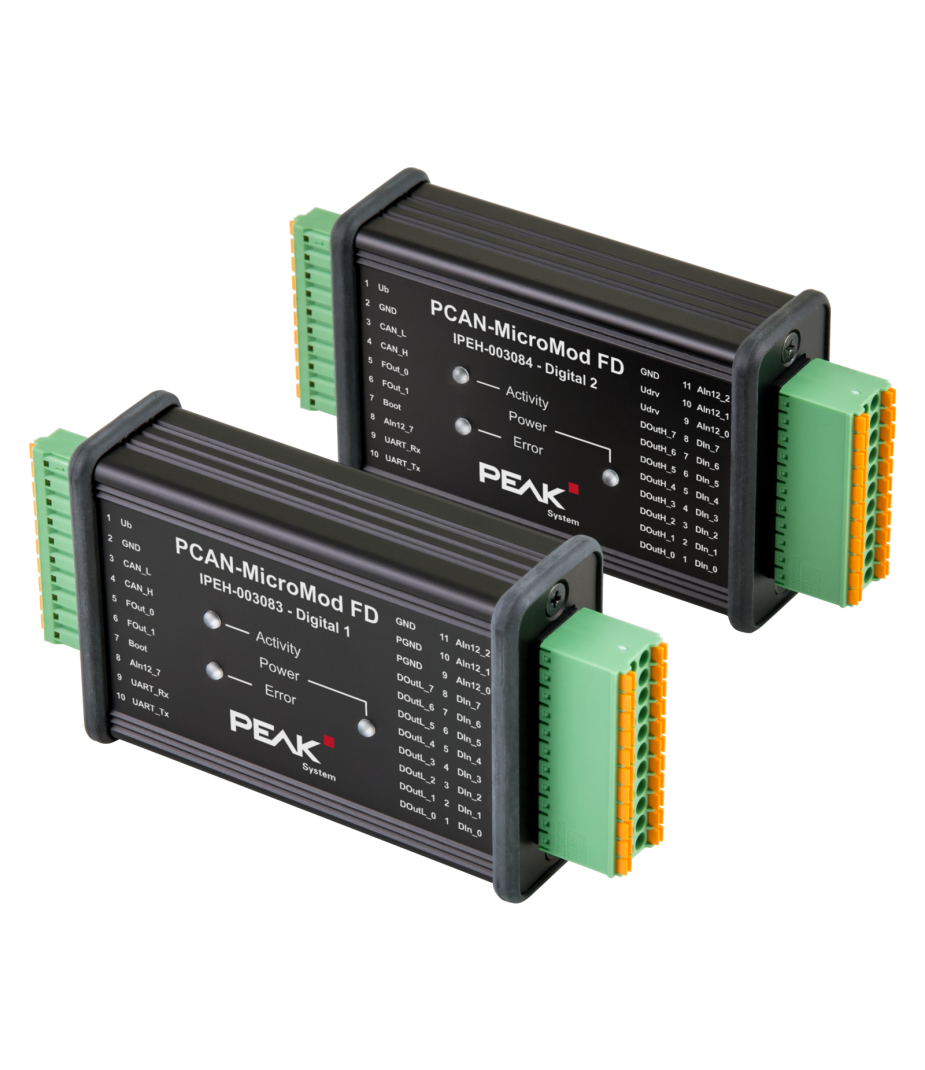

  • Twee varianten
    - Digital 1: Low-side switching uitgangen

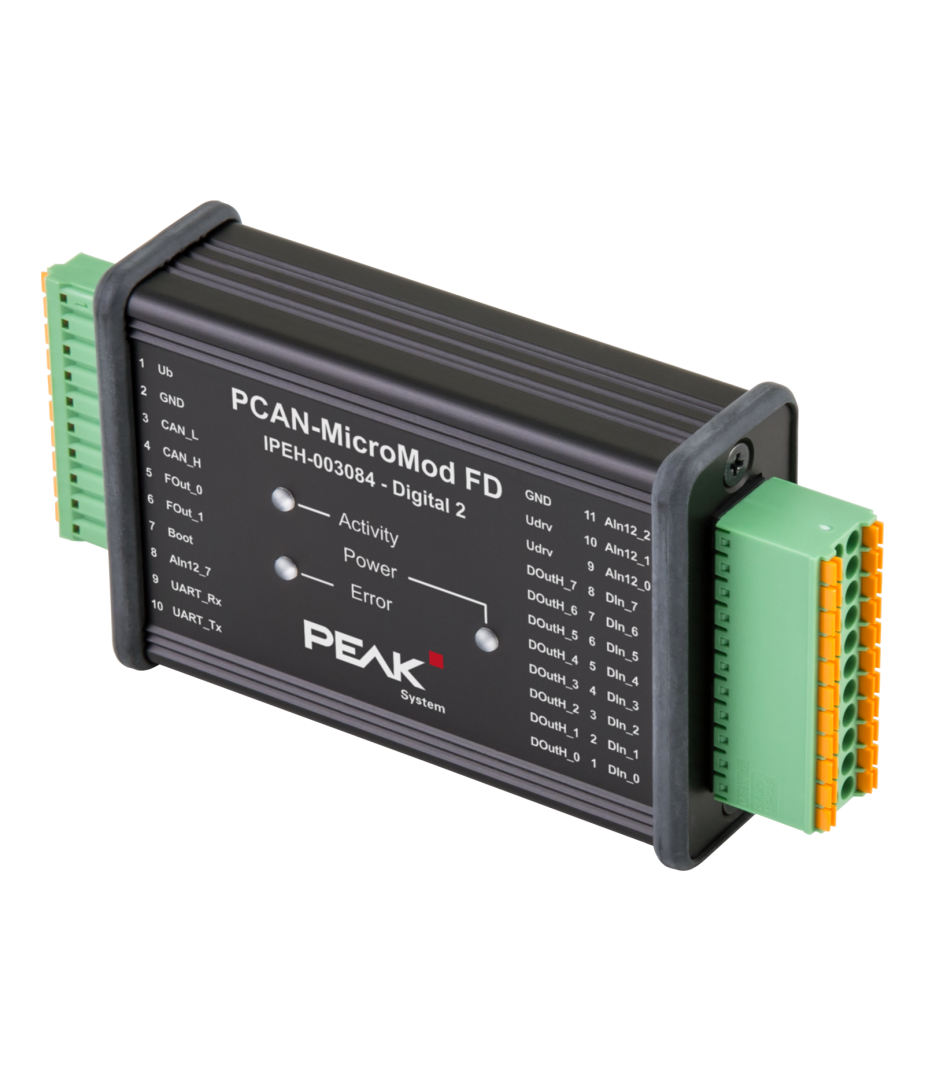

    - Digital 2: High-side switching uitgangen
  • Draaischakelaar voor het instellen van de module-ID
  • Status-LED's

Tech Specs

CAN FD Mode

ISO CAN FD (ISO 11898-1)
nonISO CAN FD

CAN FD Baudrate

Arbitration 20 kBit/s … 1 Mbit/s
Data rate max 10 MBit/s

CAN FD Transceiver

Microchip MCP2562FD


CAN Mode

CAN high-speed (ISO 11898-2)

CAN Baudrates

20 kBit/s … 1 Mbit/s

Connector

Push-in


Digitale uitgangen 'Digital 1'

Low side switched
Max 35 V and 900 mA

Digitale uitgangen 'Digital 2'

High side switched
5,5~30 V and 700 mA

Digitale ingangen

8x Digitaal 1/0, pull-up & -down
Max 3 kHz, Max 50 V

PWM uitgangen

2x Low side geschakeld
Max 35 V en 900 mA

Analoge ingangen 33 V

3x 12-bit A/D, 1 ms sampling
0~10 V ±0,2%, Max 33 V

Analoge ingang 50 V

1x 12-bit A/D, 1 ms sampling
0~30 V ±0,2%, Max 50 V

Voeding

8~30 V=

Stroomverbruik

max. 100 mA

Temperatuur

Gebruik -40 °C tot +85 °C
Opslag -40 °C tot +100 °C

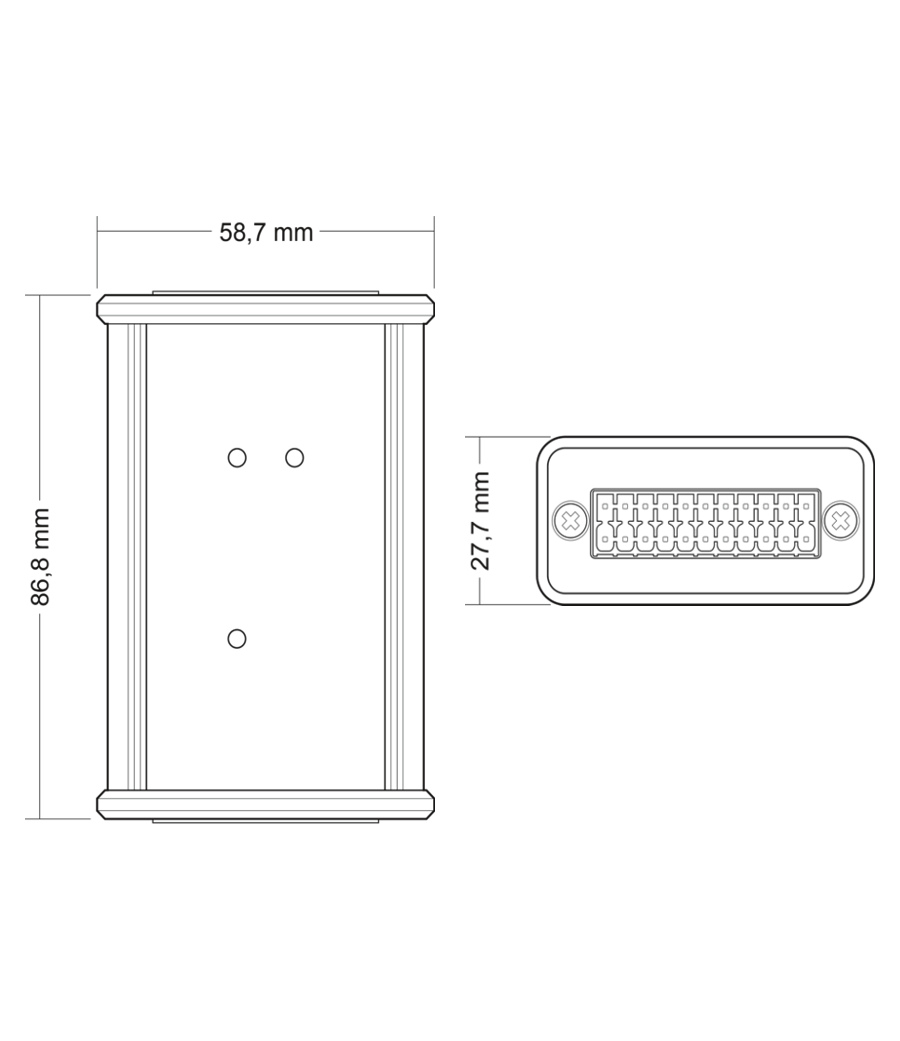

Afmetingen

87 x 58 x 28 mm

Certificering

CE, UKCA

Firmware

PCAN-MicroMod FD Digital maakt gebruikt van de PCAN-MicroMod FD-technologie, een compacte opsteekprint module die bovenop het interne moederbord gestoken is. Deze technologie is speciaal ontworpen voor toepassingen waarbij flexibiliteit en integratie van CAN- en CAN FD-communicatie centraal staan. Het combineert een CAN FD-/CAN-kanaal met diverse fysieke in- en uitgangen. De intelligente koppeling tussen deze interfaces wordt verzorgd door een krachtige microcontroller, die zorgt voor een efficiënte en betrouwbare verwerking van signalen en communicatie.
Standaard komt de module met CAN I/O-firmware die eenvoudig grafisch geconfigureerd kan worden.

PCAN-MicroMod FD Digital Configuratie
PCAN-MicroMod FD Digital Configuratie

Configuratie

De configuratie van producten met PCAN-MicroMod FD-technologie verloopt via gebruiksvriendelijke Windows®-software die standaard wordt meegeleverd. Met deze software kunnen gebruikers niet alleen eenvoudig de I/O-mapping naar specifieke CAN-ID’s instellen, maar ook geavanceerdere logica implementeren met behulp van ingebouwde functieblokken voor dataverwerking. Dit maakt het mogelijk om complexe signalen lokaal te verwerken voordat ze op de CAN-bus worden geplaatst. De configuratie die op de computer wordt gemaakt, wordt via de CAN-bus naar de MicroMod FD overgedragen. Vervolgens functioneert de module volledig zelfstandig als een onafhankelijke CAN-node binnen het netwerk.

PCAN-MicroMod FD I/O Configuratie
PCAN-MicroMod FD I/O Configuratie

In de configuratiesoftware wordt de Module ID gebruikt om iedere MicroMod eenduidig te identificeren. Hierdoor kunnen meerdere MicroMod-modules gelijktijdig op één CAN-netwerk functioneren zonder conflicten. Elke module ontvangt en verzendt alleen de berichten die overeenkomen met zijn ingestelde ID en bijbehorende CAN-ID-mapping.
Met de module-ID kunnnen maximaal 16 apparaten in een CAN-netwerk worden toegewezen.

OS Modi

Standaard, CANopen, J1939 of Custom

PCAN-producten met PCAN-MicroMod FD-technologie kunnen, afhankelijk van de firmware en het model, in verschillende bedrijfsmodi worden gebruikt met ondersteuning voor de communicatieprotocollen CAN (FD) of CANopen (FD). Standaard is een uitgereide configureerbaare CAN I/O applicatie aanwezig, CANopen of CANopen FD kan met een licentiesleutel geactiveerd worden. Daarnaast kan deze standaard firmware vervangen worden door J1939 of zelf ontwikkelde firmware.

Product CAN
CAN FD		 CANopen
CANopen FD		 Custom
Firmware
PCAN-MicroMod FD Evaluatie
PCAN-MicroMod FD Analog 1
PCAN-MicroMod FD Digital 12
PCAN-MicroMod FD ECU 1
PCAN-MicroMod FD DR
CANopen Digital 1 1
PCAN-MicroMod FD
Custom Moederbord
= Bedrijfsmodus actief bij levering
= Alternatieve Bedrijfsmodus
= Niet ondersteunde Bedrijfsmodus
1 MircoMod FD is geïntegreerd in de printplaat voor deze producten en er wordt geen gebruik gemaakt van de opsteekprint.

De onderstaande software wordt kosteloos bij de Peak PCAN-MicroMod FD Digital ter beschikking gesteld. De actuele versie is als download beschikbaar.

MicroMod FD Configuratie

Grafische configuratie

De plug-in module PCAN-MicroMod FD is een universele oplossing voor de integratie van een CAN FD-interface en I/O-functionaliteit. Productem met PCAN-MicroMod FD-technologie kunnen worden geconfigureerd met de Windows-software PCAN-MicroMod FD Configuration.
De configuratie die hiermee wordt samengesteld, wordt via de CAN-bus naar de PCAN-MicroMod FD overgedragen. De module werkt vervolgens als een onafhankelijk CAN-knooppunt met de gewenste functionaliteit. Meerdere modules kunnen onafhankelijk van elkaar binnen één CAN-netwerk worden geconfigureerd.

PCAN-MicroMod FD-configuratie
PCAN-MicroMod FD-configuratie

Functies

  • Software voor het configureren van op PCAN-MicroMod FD gebaseerde hardware
  • Productspecifieke configuratieopties dankzij het gebruik van vooraf gedefinieerde hardwareprofielen
  • De CAN-interface instellen door de transmissiestandaard (CAN of CAN FD) en de bijbehorende bitsnelheden te selecteren
  • Definitie van inkomende en uitgaande CAN-berichten
  • Periodieke of door gebeurtenissen geactiveerde verzending van CAN-berichten
  • Gebruik van signalen voor de tijdelijke opslag van analoge en digitale in- en uitgangen, evenals diverse statusinformatie
  • Toewijzing van de signalen aan de gegevens van de CAN-berichten
  • Signaalverwerking met functies en services:
    - Schaal- en offsetfunctie
    - Logische koppeling van digitale ingangen
    - Verwerking van signaalwaarden via karakteristieke curven of wiskundige berekeningen
    - Directe evaluatie van roterende encoders
  • Configuratiegegevens verzonden via CAN (PEAK CAN-interface vereist)
  • Selectieve configuratie van meerdere apparaten in een CAN-netwerk op basis van de module-ID
  • Bestaande configuraties kunnen via CAN worden uitgelezen voor verdere verwerking
  • Export van de CAN-berichtdefinitie als symboolbestand voor gebruik met andere PEAK-systeemproducten zoals bijvoorbeeld PCAN-Explorer
  • Schakelen tussen CAN- en CANopen-bedrijfsmodus

Opmerking: Voor de CAN-busverbinding is een PC CAN-interface van PEAK-System vereist.

Firmware-ontwikkelingspakket

PEAK-DevPack

Met behulp van het PEAK-DevPack ontwikkelpakket kan eigen applicatiespecifieke firmware voor programmeerbare hardwareproducten van PEAK-System ontwikkeld worden. Voor elk ondersteund product zijn voorbeelden beschikbaar. Het Firmware-ontwikkelingspakket werkt samen met Visual Studio Code® en de GCC ARM Embedded toolchain, voor Windows® 11 of 10.

Visual Studio Code<sup>®</sup> IDE
Visual Studio Code® IDE

Actueel ondersteunt PEAK-DevPack de volgende PEAK producten: PCAN-GPS FD, PCAN-MicroMod FD, PCAN-MicroMod FD Evaluation Board, PCAN-MicroMod FD Analog, PCAN-MicroMod FD Digital, PCAN-MicroMod FD ECU, PCAN-Router , PCAN-Router DR, PCAN-Router FD, PCAN-Router Pro, PCAN-Router Pro FD, PCAN-RS-232 en PCAN-RS-232 FD
Voor elk van deze producten zijn voorbeelden opgenomen.



FAQ

  • Is er een CAN-afsluitweerstand in de PCAN-MicroMod FD Digital ingebouwd?

    Ja, er is een afsluitweerstand ingebouwd, echter standaard is deze uitgeschakeld. Deze kan via een klein schakelaartje in- of uitgeschakeld worden, eventueel door de behuizing te openen.

  • Kan ik op rekening bestellen?

    Ja, dat kan zeker! De meeste klanten kopen via een Inkoop Opdracht.
    Vraag daarvoor eerst een offerte aan en stuur vervolgens de inkoopopdracht (PO) via email, simpelweg vanuit uw eigen inkoopsysteem. Bij de eerste bestelling kunnen we aanvullende vragen stellen om een credit check uit te voeren. Neem contact met ons op als onze bedrijfsgegevens benodigd zijn voor registratie in het inkoopsysteem.

    Om veiligheidsredenen dienen klanten die gevestigd zijn in, of willen verzenden naar, landen buiten de Benelux altijd vooraf te betalen.

  • Waarom zijn alle prijzen op aanvraag?

    De online webshop is nog in aanbouw. Zodra deze beschikbaar is, zijn natuurlijk ook alle prijzen zichtbaar.

    Maar alles is natuurlijk gewoon leverbaar en we informeren je graag over de prijzen en levertijden. Neem contact met ons op, of bel even. We hebben ruim 30 jaar ervaring met CAN. We helpen je graag en bieden je direct praktisch advies of ondersteuning.



Bestelnummer(s)

IPEH-003083 PCAN-MicroMod FD Digital 1
1x CAN FD
Country of Origin: Duitsland
HS Code: 9031900000
IPEH-003084 PCAN-MicroMod FD Digital 2
1x CAN FD
Country of Origin: Duitsland
HS Code: 9031900000

Leveringsomvang

PCAN-MicroMod FD Digital
  • PCAN-MicroMod FD Configuratie voor Windows® 1
  • Ontwikkelingspakket met GCC ARM Embedded®, flash-programma en voorbeelden (Windows®) 1
1 Alle software als download beschikbaar
