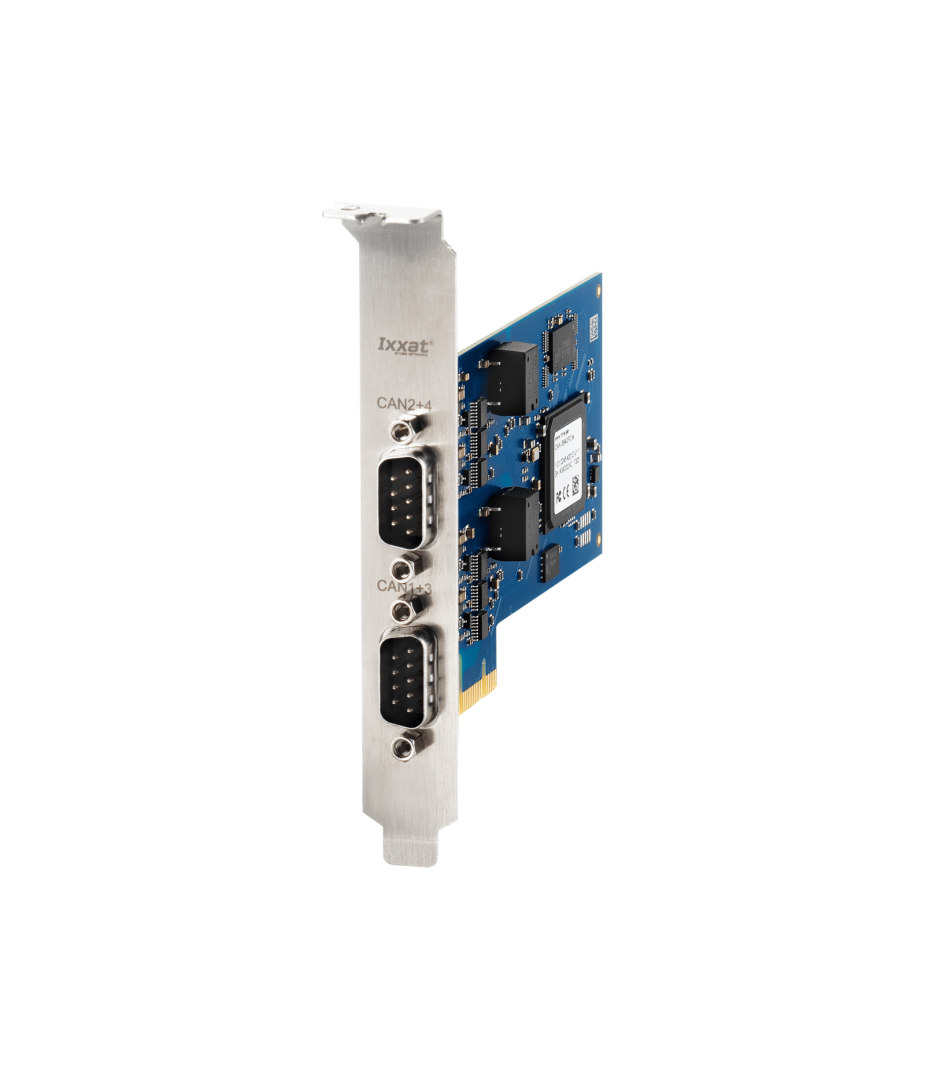

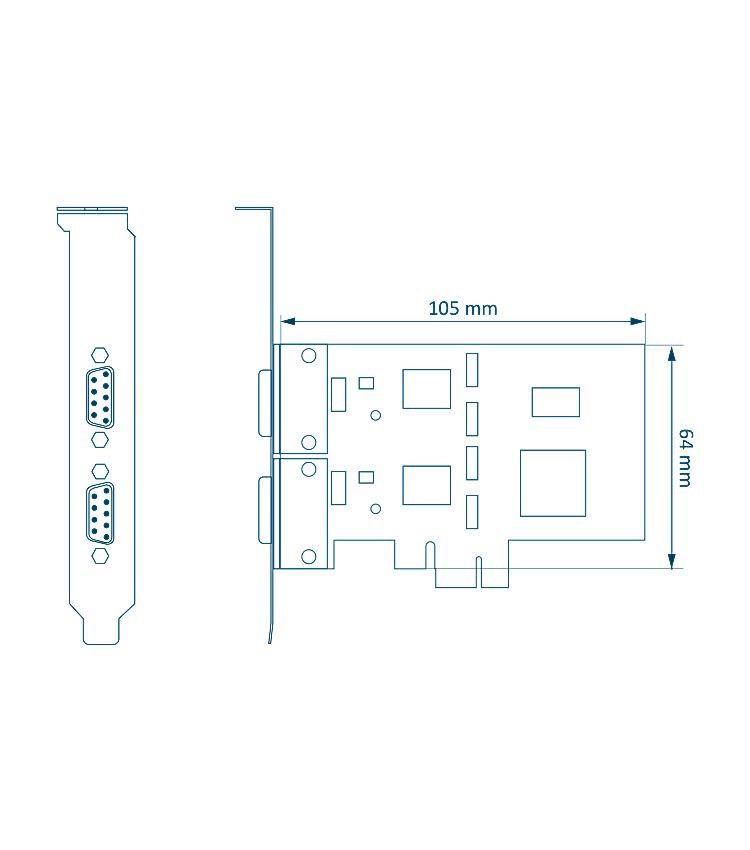

CAN-IB640/PCIe

De onderstaande software wordt kosteloos bij de Ixxat CAN-IB640/PCIe ter beschikking gesteld. De actuele versie is als download beschikbaar.

Ixxat canAnalyser 3 Mini

Voor eenvoudige testdoeleinden en start-up wordt de canAnalyser 3 Mini - een CAN-bus-monitor onder Windows^® - meegeleverd. Deze monitor kan worden gebruikt om met de CAN-IB640/PCIe CAN-berichten weer te gegeven met tijdstempel, bericht id's en data. Een logging functie maakt het mogelijk de ontvangen gegevens direct naar de harde schijf weg te schrijven. CAN-berichten worden verzonden vanuit een lijst waarin de CAN-berichten zijn ingevoerd. Geïnstalleerde interfaces worden weergegeven met de beschikbare CAN-controllers, de huidige busbelasting en de controller status.
De canAnalyser Mini ondersteunt ook CAN-FD en LIN in combinatie met interfaces die deze protocollen ondersteunen.

Ixxat CAN Interface Driver

Voor de software interfacing van de CAN-IB640/PCIe zijn twee verschillende drivers beschikbaar: de "(Virtual Communication Interface" (VCI) voor Windows^® en de "Embedded Communication Interface" (ECI) voor Linux, intime, RTX, VxWorks en QNX bijgesloten. Deze drivers laten alle CAN-kanalen en alle CAN-interfaces - zelfs verschillende types – samenwerken binnen één pc.

Deze krachtige driver pakketten ondersteunen alle CAN-boards, ongeacht hun PC-interface, met een uniform programming interface (API). Dit betekent dat applicaties op basis van de API kunnen worden gebruikt met alle Ixxat CAN interfaces zonder dat het toepassingsprogramma aan te passen. De drivers ondersteunen meerdere CAN-kanalen en / of meerdere boards - zelfs verschillende types - om de gewenste hoeveelheid kanalen samen te stellen.

Kenmerken en voordelen

• Common application programming interface (API) voor alle ondersteunde besturingssystemen en interfaces
• Gelijktijdige ondersteuning van meerdere CAN kanalen en interfacekaarten
• Standard (11 bit, CAN 2.0A), extended protocol (29 bit, CAN 2.0B) en CAN-FD¹
• Ondersteuning van protocol-switching op interfaces met low-speed CAN¹ of LIN¹
• Compacte communicatie-interface en toch alle ondersteuning voor een eenvoudige bediening van de interface
• Detectie en weergave van error frames op de bus
• Meting van de busbelasting (alleen bij actieve CAN kaarten)
• Kan werken in "Listen only mode"
¹ Voor interfaces die deze protcollen ondersteunen

Ixxat VCI API

De VCI API (Application Programming Interface) is een krachtige softwarebibliotheek die ontwikkelaars in staat stelt om eenvoudig te communiceren met industriële netwerkinterfaces, met name binnen CAN-en/of LIN-gebaseerde systemen. Deze API vormt een abstractielaag tussen applicaties en hardware, waardoor ontwikkelaars niet direct met device-specifieke drivers hoeven te werken, maar gebruik kunnen maken van een uniforme en gestandaardiseerde interface.

Met de VCI API kunnen applicaties CAN-berichten verzenden en ontvangen, zowel in standaard als extended formaat. Daarnaast maakt de API het mogelijk om aangesloten Ixxat-apparaten te detecteren, configureren en beheren. Ontwikkelaars kunnen kiezen tussen event-gestuurde communicatie of pollingmechanismen, afhankelijk van de eisen van hun applicatie. Dankzij ingebouwde buffering en filtermogelijkheden kan data efficiënt worden verwerkt, wat vooral belangrijk is in real-time omgevingen.

De API is primair beschikbaar voor programmeertalen zoals C en C++, met aanvullende ondersteuning voor .NET-talen via wrappers. Hierdoor is de VCI API breed inzetbaar binnen zowel low-level als high-level ontwikkelomgevingen.

• Zijn er CAN-afsluitweerstanden in de CAN-IB640/PCIe ingebouwd?

  Er zijn geen CAN-afsluitweerstanden in deze CAN-interface ingebouwd, hiervoor is ook geen mogelijkheid. We kunnen echter wel bijvoorbeeld de Termination adapter CAN/ CAN FD als accessoire aanbieden. Deze wordt eenvoudig, en zonder gereedschap, tussen de D-sub 9 stekker en de kabel geplaatst, van ieder gewenst CAN-kanaal.

• Hoe kies ik de juiste PC naar CAN-interface kaart?

  De juiste CAN-interface kaart kiezen is onder andere afhankelijk van het gewenste CAN-protocol, de uiteindelijke applicatie, het beschikbare type PC-slot, de beschikbare inbouwruimte, het uiteindelijke gebruik en natuurlijk het beschikbare budget.
  Hoewel CAN gestandaardiseerd is, zijnde CAN-hardware PC-drivers per merk verschillend. Het is belangrijk om te bedenken welke software of ontwikkelingshulpmiddelen nodig zijn, alvorens een bepaalde interface te kiezen.

  Twincomm is een expertcentrum voor CAN en heeft ruim 30 jaar ervaring met CAN. Neem contact met ons op en we helpen met pratisch advies om de juiste keuze te maken.

• Wat is het verschil tussen een actieve en een passieve CAN-interface kaart?
• Welke Ixxat CAN-analyse software past het beste bij mijn gebruikssituatie?

  De canAnalyser is een veelzijdige analyse tool voor de ontwikkeling, het testen en het onderhoud van CAN-, CAN FD- en LIN-systemen. Het softwarepakket is gebaseerd op een modulair concept en is beschikbaar in drie versies - Mini, Lite, and Standard - met een verschillende set functies en modules.
  De Mini-versie wordt gratis meegeleverd met de VCI-driver. Deze is bijvoorbeeld erg geschikt voor snelle diagnose of hardwaretests. De Lite- en Standaard-versies zijn beiden uitgebreide, professionele software bedoeld voor ontwikkeling, debugging, simulatie of testen van CAN, CAN FD en/of LIN-netwerken.
  Neem contact met ons op voor een demoversie van de volledige canAnalyser 3.

  Elke versie van de canAnalyser 3 is bedoeld voor een typisch gebruiksscenario. De onderstaande tabel geeft een handig overzicht van alle verschillen.

  Functions	Module	canAnalyser3 Mini	canAnalyser 3 Lite	canAnalyser 3 Standard
  Measurement configuration
  Supported bus controllers		1	1	64
  Number of function modules per bus controller (multi-start)		1	1 per function
  Transmission
  Transmitting messages in layer 2 format via broadcasting lists (one-off/cyclic)	Transmit	Max 5
  Transmitting signals based on underlayed databases	Signal/Transmit
  Transmitting sequences in layer 2 format using simple commands for control	Sequencer
  Reception and display
  Display received messages - Scroll view - Overwrite mode	Receive
  Filtering during reception	Receive
  Signal reception and interpreted online display based on databases (overwrite/scroll)	Signal		Max 5
  Graphical display of received signals over the time axis	Signal		Max 5
  Display of statistical values (e.g. bus load, number of error frames)	Signal
  Logging of value range overflows	Signal
  Graphical display of frequency distribution of received messages	Histogram
  Recording/Playback
  Recording on hard disk - Maximum size	Trace	1 GB
  Filter and trigger functions during recording	Trace
  Recording on hard disk for later analysis, including filter and trigger functions	Trace
  Playback of recordings on the buses and/or modules for analyzing	Replay
  Adaptation and Extension
  Development of measurement/analysis functions using C# and Visual-Basic .NET scripts	Scripting/Host
  Open interface for expansion by customer-specific modules (.NET modules)	customized
  Protocol Interpreter
  Display of CANopen messages according to CANopen specification	CANopen
  Display of SAE J1939 messages according to SAE J1939 specification	J1939

• Ondersteunt deze interface CANopen of J1939?

  Ja, de CAN-IB640/PCIe werkt met alle CAN-berichten, dus ook met CANopen of J1939.

  Echter, de CAN-berichten worden verder niet als CANopen of J1939 geïnterpreteerd. Voor het genereren of interpreteren van CANopen of J1939 is aparte software beschikbaar. Vraag naar de mogelijkheden.

• Kan ik op rekening bestellen?

  Ja, dat kan zeker! De meeste klanten kopen via een Inkoop Opdracht.
  Vraag daarvoor eerst een offerte aan en stuur vervolgens de inkoopopdracht (PO) via email, simpelweg vanuit uw eigen inkoopsysteem. Bij de eerste bestelling kunnen we aanvullende vragen stellen om een credit check uit te voeren. Neem contact met ons op als onze bedrijfsgegevens benodigd zijn voor registratie in het inkoopsysteem.

  Om veiligheidsredenen dienen klanten die gevestigd zijn in, of willen verzenden naar, landen buiten de Benelux altijd vooraf te betalen.

• Waarom zijn alle prijzen op aanvraag?

  De online webshop is nog in aanbouw. Zodra deze beschikbaar is, zijn natuurlijk ook alle prijzen zichtbaar.

  Maar alles is natuurlijk gewoon leverbaar en we informeren je graag over de prijzen en levertijden. Neem contact met ons op, of bel even. We hebben ruim 30 jaar ervaring met CAN. We helpen je graag en bieden je direct praktisch advies of ondersteuning.
