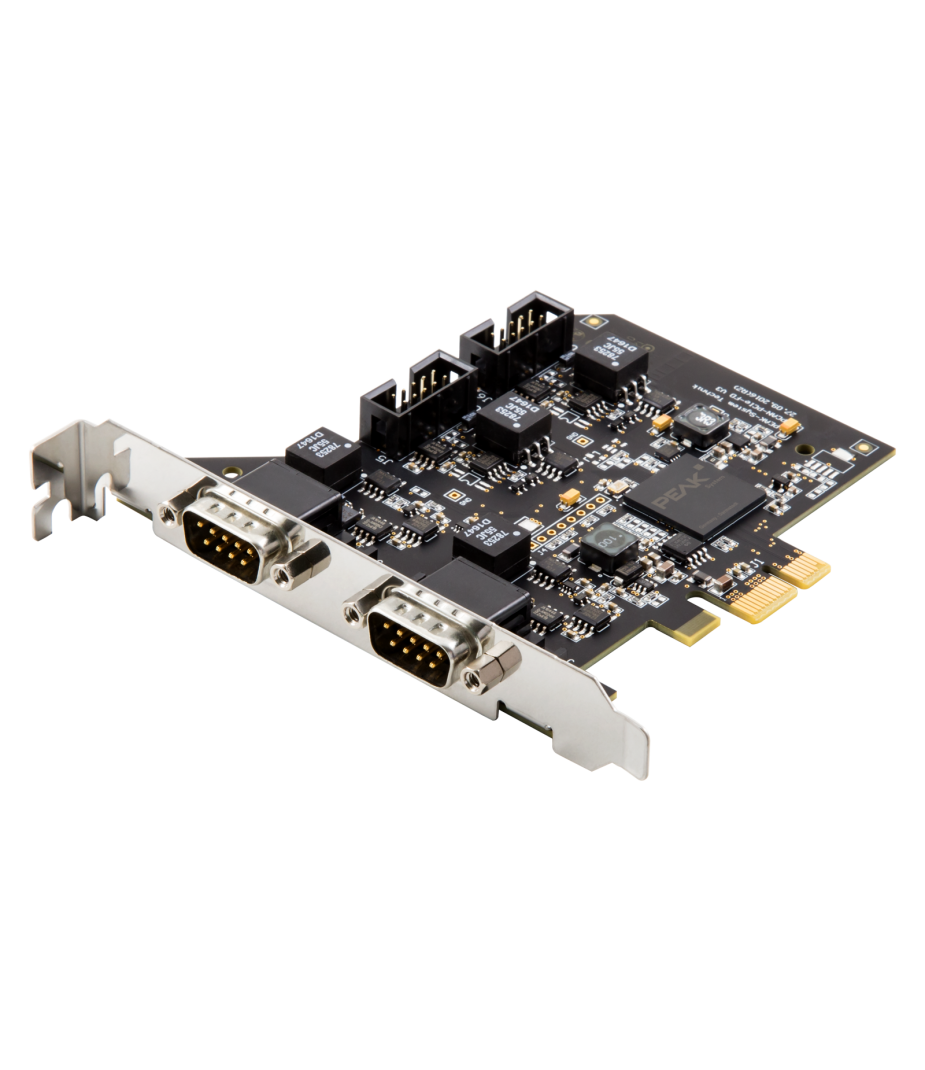

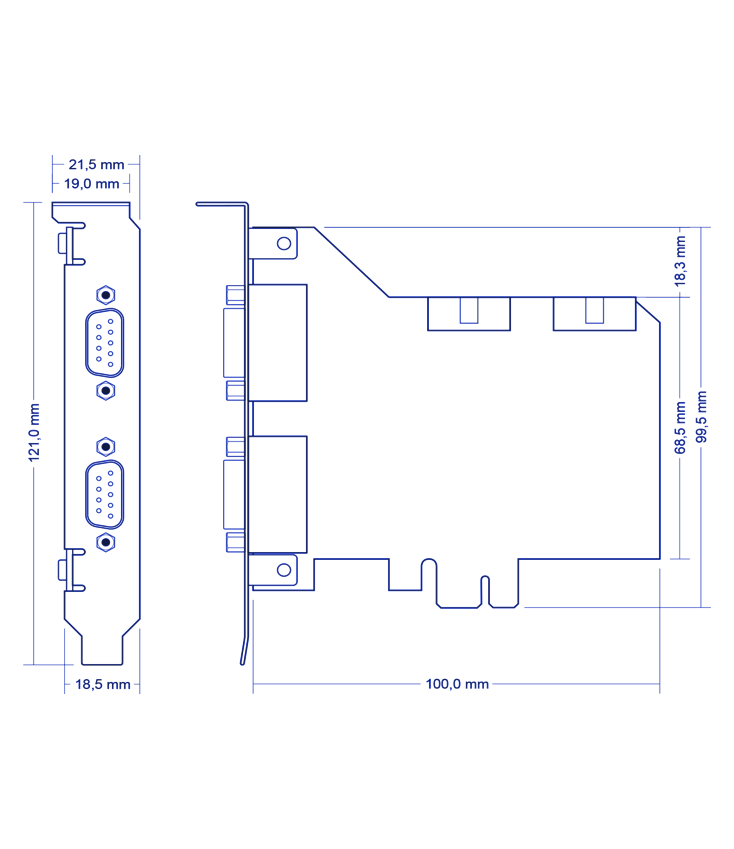

PCAN-PCI Express FD

De onderstaande software wordt kosteloos bij de Peak PCAN-PCI Express FD ter beschikking gesteld. De actuele versie is als download beschikbaar.

Peak PCAN-View

Voor eenvoudige testdoeleinden en start-up wordt PCAN-View - een CAN-bus-monitor onder Windows^® - geleverd. De software wordt geïnstalleerd bij de installatie van het stuurprogramma-pakket onder Windows^®.

Deze monitor kan worden gebruikt om met de PCAN-PCI Express FD CAN-berichten weer te gegeven met tijdstempel, bericht id's en data. Een Trace-functie maakt het mogelijk de ontvangen gegevens direct naar de harde schijf weg te schrijven. CAN-berichten worden verzonden vanuit een lijst waarin de CAN-berichten zijn ingevoerd. Geïnstalleerde interfaces worden weergegeven met de beschikbare CAN-controllers, de huidige busbelasting en de controller status.
PCAN-View ondersteunt ook CAN-FD in combinatie met interfaces die deze protocollen ondersteunen.

Peak Device Driver

Voor de PCAN-PCI Express FD is PCAN beschikbaar, een synoniem voor "Peak CAN Applications". Dit is een flexibel systeem voor het plannen, ontwikkelen en gebruiken van Controller Area Networks (CAN). Het is een krachtig product voor zowel de ontwikkelaar als de eindgebruiker.

Het PCAN-systeem bestaat uit een verzameling Windows^®-apparaatstuurprogramma's. Deze maken een realtime verbinding mogelijk tussen Windows^®-toepassingen en alle CAN-bussen die fysiek via PCAN-hardware met de pc zijn verbonden. Deze drivers laten alle CAN-kanalen en alle CAN-interfaces - zelfs verschillende types – samenwerken binnen één pc.

Deze krachtige driver pakketten ondersteunen alle CAN-boards, ongeacht hun PC-interface, met een uniform programming interface (API). Dit betekent dat applicaties op basis van de API kunnen worden gebruikt met alle Peak CAN zonder dat het toepassingsprogramma aan te passen. De drivers ondersteunen meerdere CAN-kanalen en / of meerdere boards - zelfs verschillende types - om de gewenste hoeveelheid kanalen samen te stellen.

Kenmerken

• Common application programming interface (API) voor alle ondersteunde besturingssystemen en interfaces
• Gelijktijdige ondersteuning van meerdere CAN kanalen en interfacekaarten
• Classic CAN (11 bit, CAN 2.0A), extended protocol (29 bit, CAN 2.0B), CAN FD en CAN XL¹
• Compacte communicatie-interface en toch alle ondersteuning voor een eenvoudige bediening van de interface
• Detectie en weergave van error frames op de bus
• Meting van de busbelasting (alleen bij actieve CAN kaarten)
• Kan werken in "Listen only mode"
¹ Voor interfaces die deze protcollen ondersteunen

Programeerinterface "PCAN-Basic"

De programmeerinterface (API) PCAN-Basic biedt basisfuncties voor het koppelen van eigen programma's aan de CAN- en CAN FD-interfaces van PEAK-System. PCAN-Basic is de interface tussen het programma en het stuurprogramma. In Windows^®-besturingssystemen is dit een DLL (Dynamic Link Library) en in Linux-besturingssystemen een SO (Dynamic Shared Object). PCAN-Basic is ontworpen om compatibel te zijn met verschillende besturingssystemen. Softwareprojecten kunnen met weinig moeite worden overgezet tussen ondersteunde systemen.

Bij de installatie van het stuurprogramma onder Windows^® worden de DLL-bestanden van de API PCAN-Basic in de systeemmap geplaatst. Voorbeelden voor alle gangbare programmeertalen, evenals bibliotheken en helpbestanden, zijn beschikbaar als downloadpakket.

• Zijn er CAN-afsluitweerstanden in de PCAN-PCI Express FD ingebouwd?

  Ja, er zijn afsluitweerstanden ingebouwd, echter standaard zijn deze uitgeschakeld. De afsluiting van ieder CAN-kanaal is met behulp van een soldeerbrug te activeren, waarvoor speciaal gereedschap benodigd is.
  Als handig alternatief kunnen we bijvoorbeeld de Termination adapter CAN/ CAN FD als accessoire aanbieden. Deze wordt eenvoudig, en zonder gereedschap, tussen de D-sub 9 stekker en de kabel geplaatst, van ieder gewenst CAN-kanaal.

• Hoe kies ik de juiste PC naar CAN-interface kaart?

  De juiste CAN-interface kaart kiezen is onder andere afhankelijk van het gewenste CAN-protocol, de uiteindelijke applicatie, het beschikbare type PC-slot, de beschikbare inbouwruimte, het uiteindelijke gebruik en natuurlijk het beschikbare budget.
  Hoewel CAN gestandaardiseerd is, zijnde CAN-hardware PC-drivers per merk verschillend. Het is belangrijk om te bedenken welke software of ontwikkelingshulpmiddelen nodig zijn, alvorens een bepaalde interface te kiezen.

  Twincomm is een expertcentrum voor CAN en heeft ruim 30 jaar ervaring met CAN. Neem contact met ons op en we helpen met pratisch advies om de juiste keuze te maken.

• Wat is het verschil tussen een actieve en een passieve CAN-interface kaart?
• Welke PEAK CAN-analyse software past het beste bij mijn gebruikssituatie?

  PCAN View en PCAN Explorer 7 zijn veelzijdige CAN analyse tools voor het ontwikkelen, testen en onderhouden van CAN- en CAN FD-systemen. Explorer 7 ondersteunt verder ook CAN XL. PCAN View biedt een basisset aan functies, terwijl PCAN Explorer 7 meer en geavanceerde functies biedt die ook kunnen worden uitgebreid met add-ins.
  PCAN View wordt gratis meegeleverd met de PEAK-driver. Deze is bijvoorbeeld erg geschikt voor snelle diagnose of hardwaretests. Explorer 7 is uitgebreide, professionele software bedoeld voor ontwikkeling, debugging, simulatie of (geautomatiseerd testen) van CAN, CAN FD en/of CAN XL-netwerken.
  Neem contact met ons op voor een demoversie van Explorer 7.

  Zowel PCAN View als PCAN Explorer 7 zijn bedoeld voor een typisch gebruiksscenario. De onderstaande tabel geeft een handig overzicht van alle verschillen.

  Functions	Module	PCAN View	Explorer 7
  Measurement configuration
  Supported bus controllers	Channels	1	64
  Supported CAN protocols CAN CAN FD CAN XL	Channels
  Transmission
  Transmitting messages in layer 2 format via broadcasting lists (one-off/cyclic)	Transmit
  Transmitting sequences in layer 2 format to emulate CAN-nodes	Transmit
  Reception and display
  Display received messages - Scroll view - Overwrite mode	Receive
  Filtering during reception or recording	Filter
  Symbolic representation via Symbol files	Symbol
  Symbolic aditor	Symbol
  Symbolic import from CANdb Import or AUTOSAR XML	CANdb add-in
  Recording/Playback
  Recording on hard disk - Maximum size	Record	1 GB
  Filter and trigger functions during recording	Filter
  Playback of recordings on the buses for analyzing	Replay
  Playback break pints and single step	Replay
  Workflow management
  Project and task management	Workflow		Phyton VBScript
  Automation of tasks	Automation		Phyton VBScript
  Take actions triggered by CAN	Automation		Phyton VBScript
  J1939 Support
  Display of J19839 and J1939 FD messages	J1939 Add-in
  Adresclaiming, Multi-packet or DTC's	J1939 Add-in
  Configurable Display of Signal Curves
  Graphical real-time display of signals	Plotter Add-in
  Display of limiting values and value ranges	Plotter Add-in
  Signal Display and Manipulation
  Representation of analog and digital signals with displays	Panel Add-in
  Adding controls to manipulate transmit messages	Panel Add-in

• Ondersteunt deze interface CANopen of J1939?

  Ja, de PCAN-PCI Express FD werkt met alle CAN-berichten, dus ook met CANopen of J1939.

  Echter, de CAN-berichten worden verder niet als CANopen of J1939 geïnterpreteerd. Voor het genereren of interpreteren van CANopen of J1939 is aparte software beschikbaar. Vraag naar de mogelijkheden.

• Kan ik op rekening bestellen?

  Ja, dat kan zeker! De meeste klanten kopen via een Inkoop Opdracht.
  Vraag daarvoor eerst een offerte aan en stuur vervolgens de inkoopopdracht (PO) via email, simpelweg vanuit uw eigen inkoopsysteem. Bij de eerste bestelling kunnen we aanvullende vragen stellen om een credit check uit te voeren. Neem contact met ons op als onze bedrijfsgegevens benodigd zijn voor registratie in het inkoopsysteem.

  Om veiligheidsredenen dienen klanten die gevestigd zijn in, of willen verzenden naar, landen buiten de Benelux altijd vooraf te betalen.

• Waarom zijn alle prijzen op aanvraag?

  De online webshop is nog in aanbouw. Zodra deze beschikbaar is, zijn natuurlijk ook alle prijzen zichtbaar.

  Maar alles is natuurlijk gewoon leverbaar en we informeren je graag over de prijzen en levertijden. Neem contact met ons op, of bel even. We hebben ruim 30 jaar ervaring met CAN. We helpen je graag en bieden je direct praktisch advies of ondersteuning.
