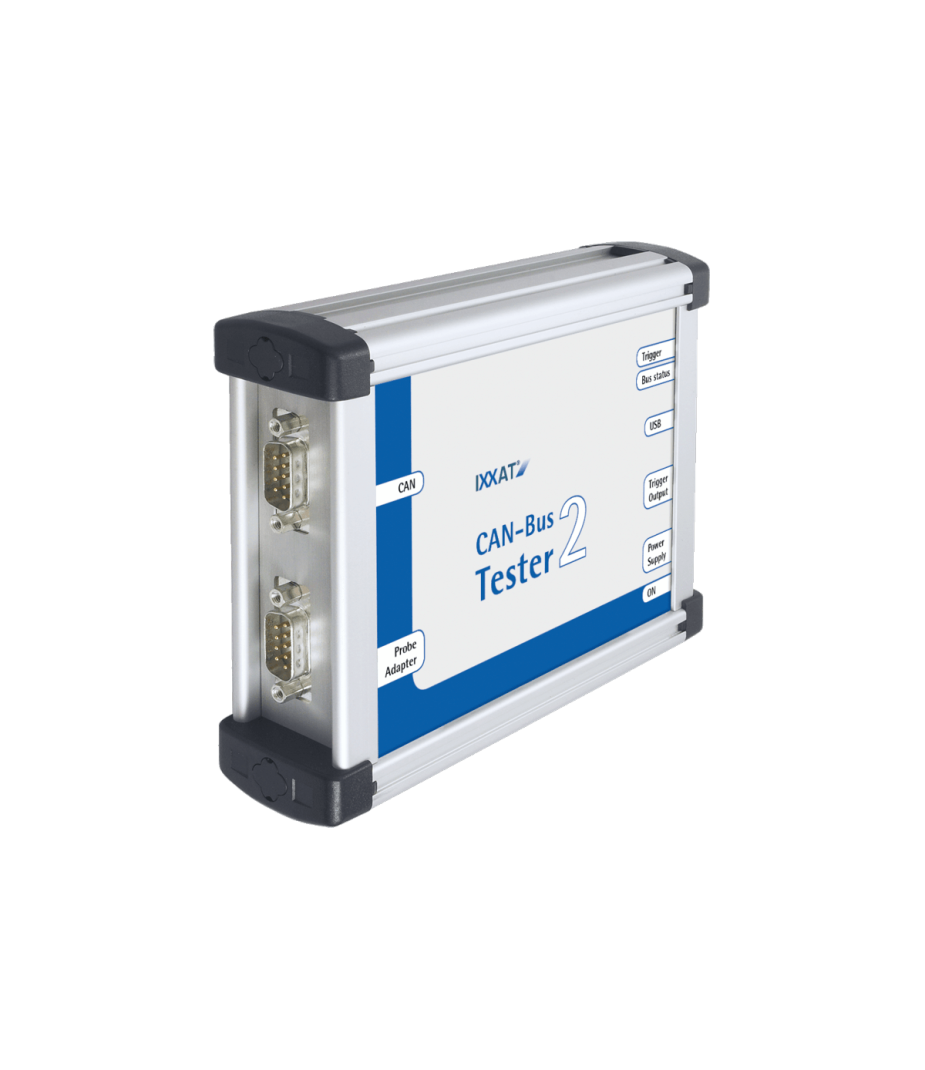

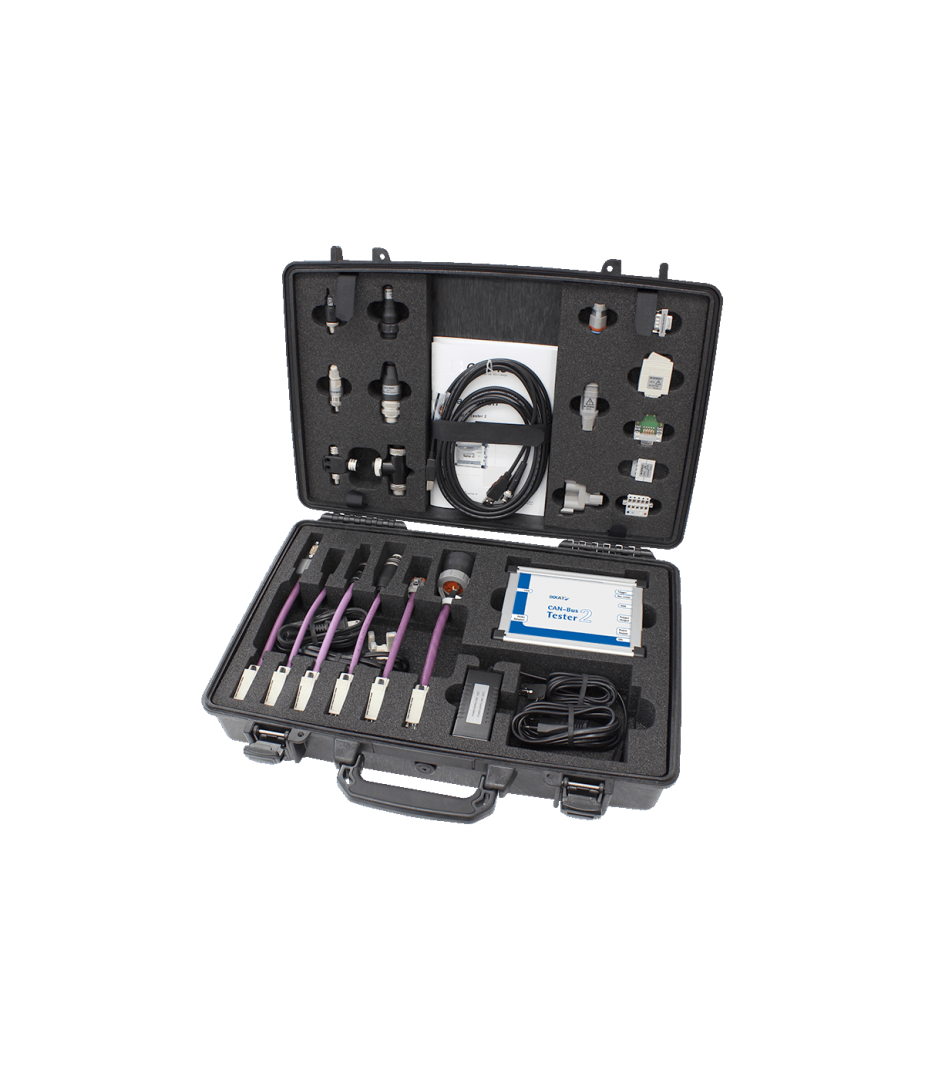

CAN Bus Tester 2

Fysieke CAN-bus analyse

De CBT2 is een universeel meetinstrument voor de ingebruikname, het analyseren, monitoring, troubleshooting en onderhoud van CAN-bus systemen. Typische storingen tijdens het gebruik van CAN-bus systemen zoals het uitvallen van knooppunten, communicatiefouten of een volledige systeemstoring worden vaak veroorzaakt door een probleem in de busfysica. Over het algemeen geldt dat instrumenten die berichten doorsturen met een lage signaalkwaliteit een verhoogde kans op storingen lopen. De CAN-Bus-Tester levert een overzicht van de signaalomstandigheden in de bus waarmee veel voorkomende storingsoorzaken snel kunnen worden geïdentificeerd en gecorrigeerd.
Verder zijn ook de belangrijkste logische analysefuncties, welke normaal gesproken slechts in protocol analyzers worden aangetroffen, in de Tester geïntegreerd. De Tester kan worden gebruikt voor alle bussystemen met 11 of 29 bits identificatoren volgens ISO 11898-2 .

Automatische detectie van de transmissiesnelheid en de zelf verbindende BusScan zorgen ervoor dat de CAN-Bus-Tester snel en eenvoudig aan het te analyseren systeem kan worden verbonden. De meetresultaten worden automatisch toegewezen aan de relevante CAN-identificatoren of netwerkknooppunten.

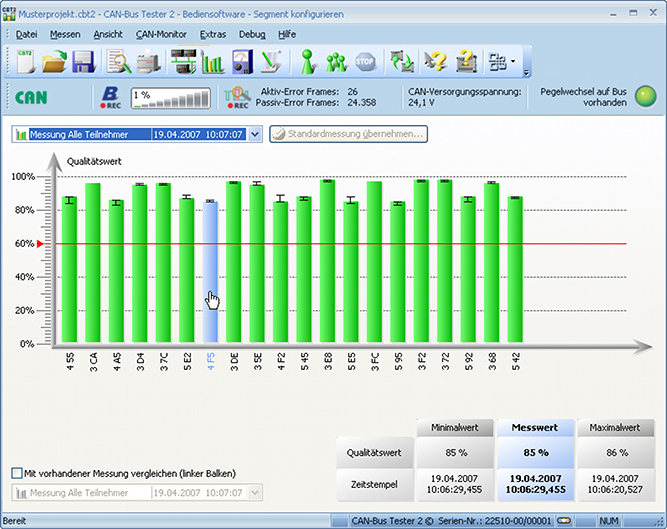

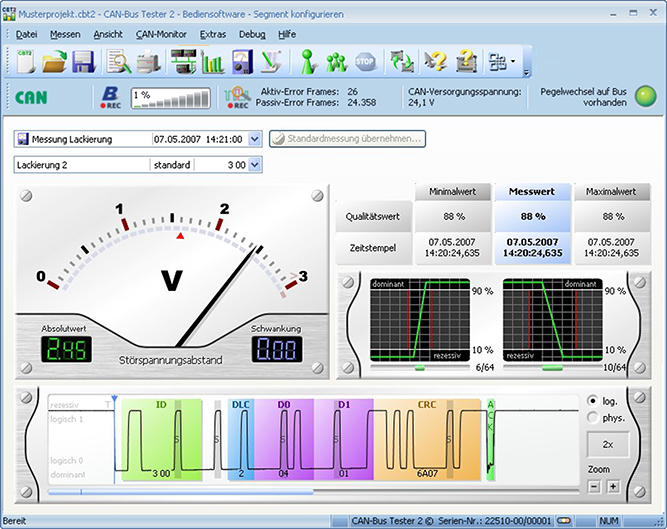

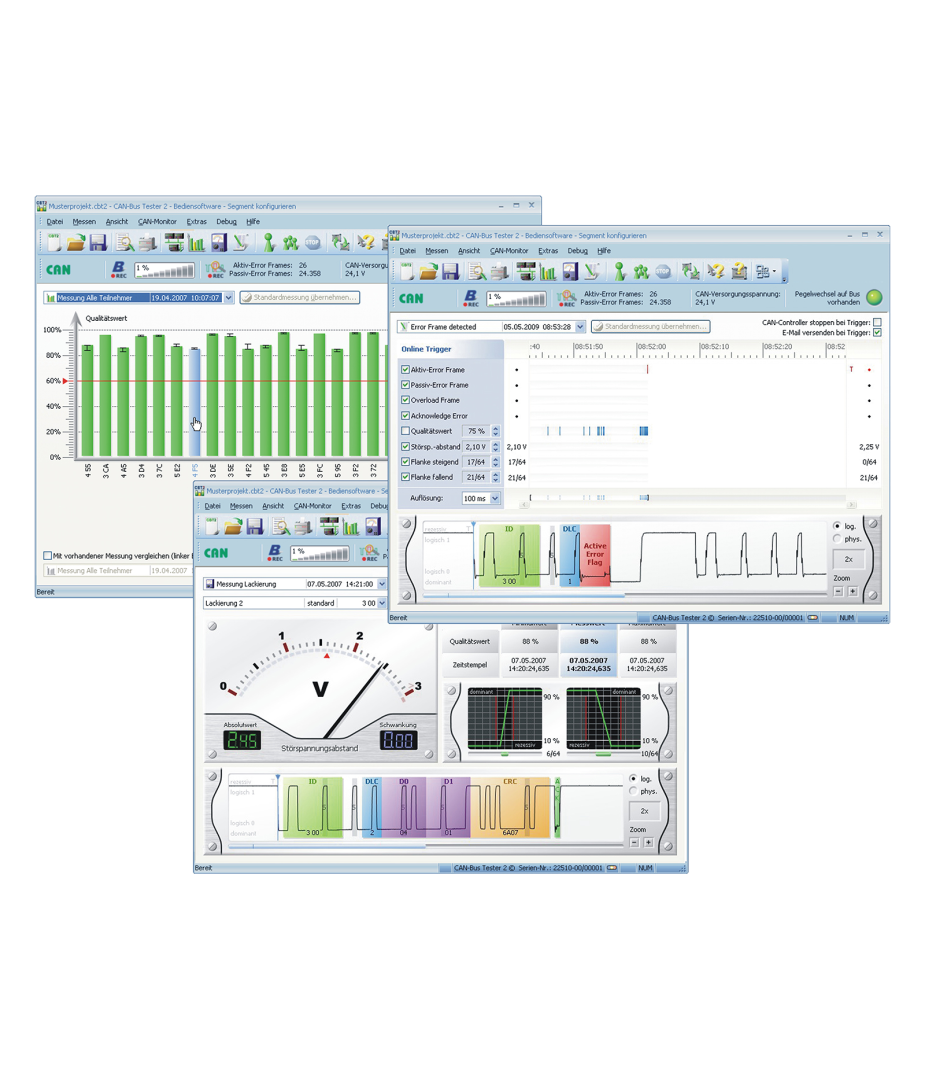

De CBT2 kan de signaalcondities van elk CAN-busstation meten en weergeven. Eventuele problemen met het betreffende station of met de busbekabeling kunnen worden afgeleid uit de resultaten van de signaalkwaliteit. De CBT2 geeft voor elk CAN-busstation afzonderlijk de volgende fysieke eigenschappen weer:

• Algemeen kwaliteitsniveau (0-100  ¹/li>
• Storingsvrij spanningsbereik (minimale, storingsvrije differentiële spanning)
• Flanksteilheid (slechtste stijgende en dalende flanken van het berichtframe)
• Oscilloscoopweergave met frameanalyse voor het volledige berichtframe

Zoeken naar storingen

Typische storingen tijdens het gebruik van CAN-bus systemen zoals het uitvallen van knooppunten, communicatiefouten of een volledige systeemstoring worden vaak veroorzaakt door een probleem in de busfysica. Over het algemeen geldt dat instrumenten die berichten doorsturen met een lage signaalkwaliteit een verhoogde kans op storingen lopen. De CAN-Bus-Tester levert een overzicht van de signaalomstandigheden in de bus waarmee veel voorkomende storingsoorzaken snel kunnen worden geïdentificeerd en gecorrigeerd.

Meten

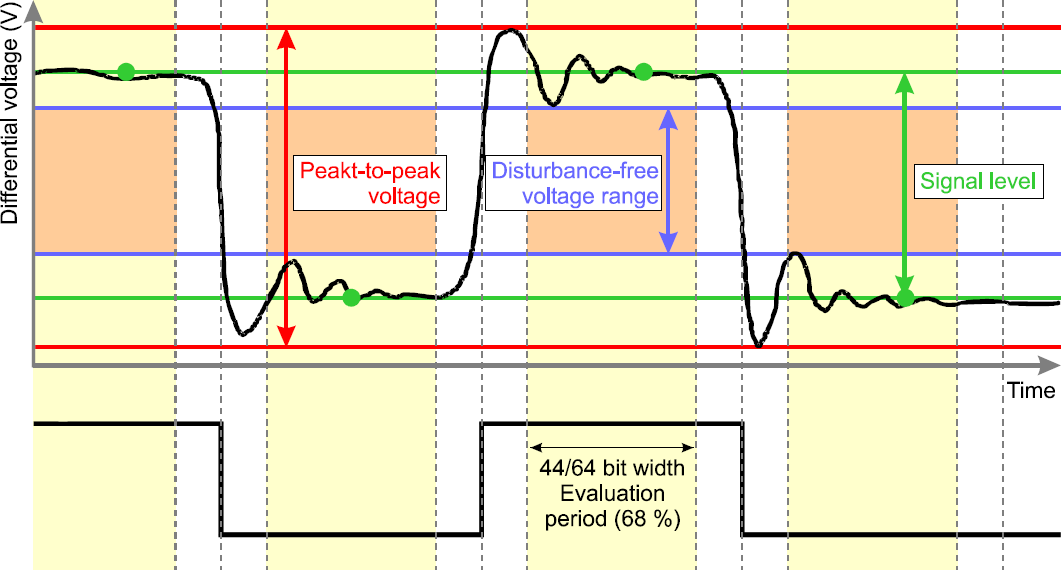

De CBT onderzoekt vooral het storingsvrijebereik. Dit is het bereik die op de fysieke CAN-bus tussen een nul- en één-niveau bepaald kan worden. Hoe groter het verschil - de afstand - tussen beide waarden, des te beter zal de CAN-bus functioneren.

Testen

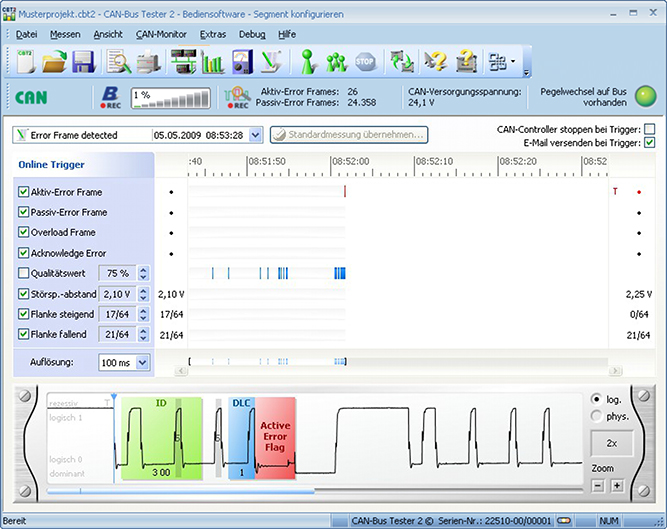

Afhankelijk van de teststrategie kunnen diverse methoden voor het identificeren van storingen worden gebruikt; bijvoorbeeld een snel overzicht van het totale systeem, het monitoren van een specifiek knooppunt of door het instellen van diverse triggergebeurtenissen (fysieke en/of logische storingen en error frames). Indien de triggerfunctie wordt gebruikt worden alle storingen tot aan de laatste bit opgelost, voorzien van een tijdnotatie en weergegeven in de geïntegreerde oscilloscoop. Een triggersignaal dat beschikbaar is via een externe trigger output can worden ingezet om de oscilloscoop in werking te zetten. Een bepaald CAN-bericht of error-telegram kan zodoende selectief worden vertoond op de oscilloscoop.

CANopen en J1939

De CBT2 ondersteunt ook CANopen en J1939 met behulp van de bijgeleverde add-on’s. De CBT2 maakt hierbij gebruik van de station indeling en foutafhandeling die deze hogere protocollen bezitten. Zodoende wordt informatie gecombineerd die vanuit de dezelfde node verzonden wordt.
