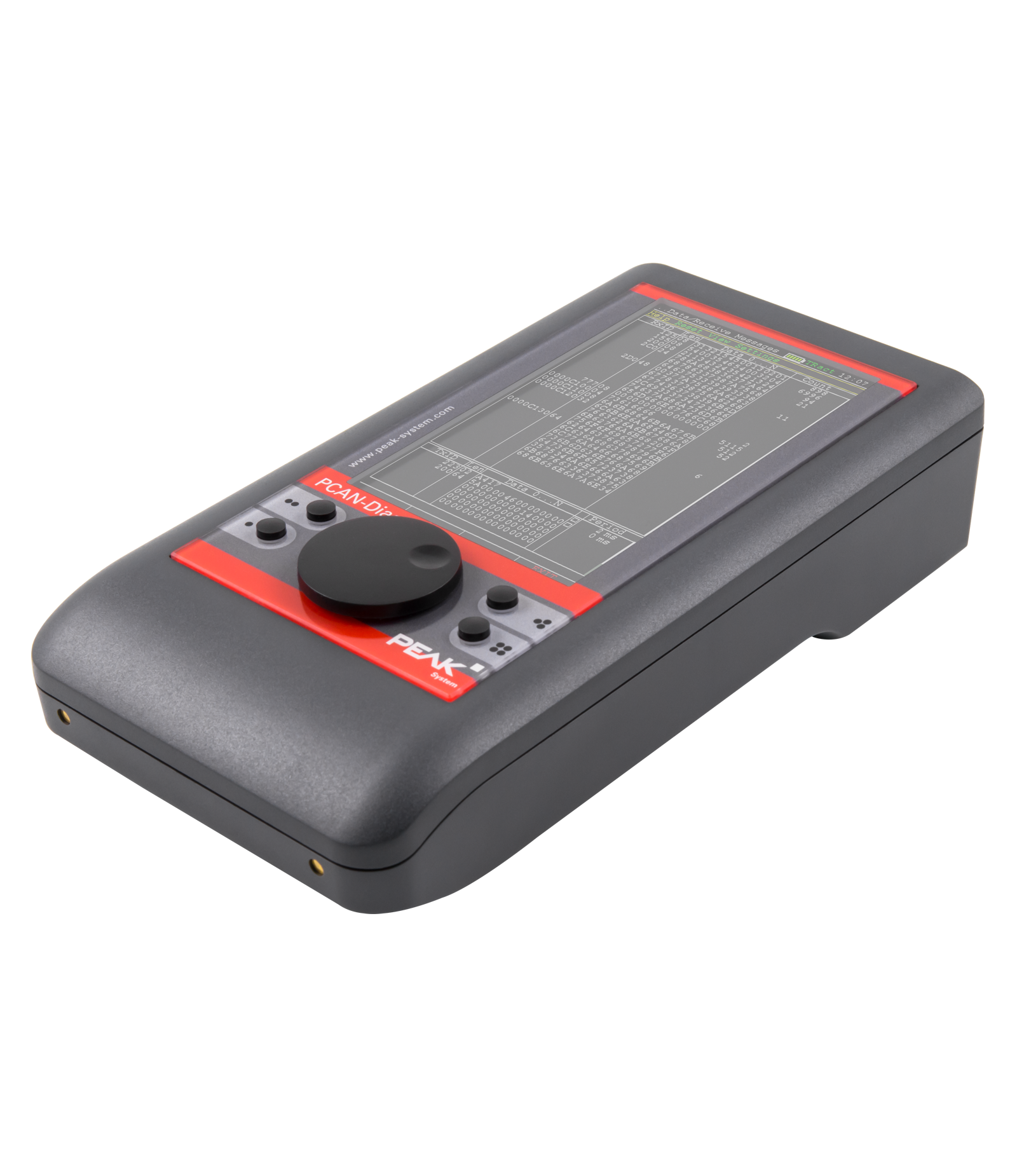

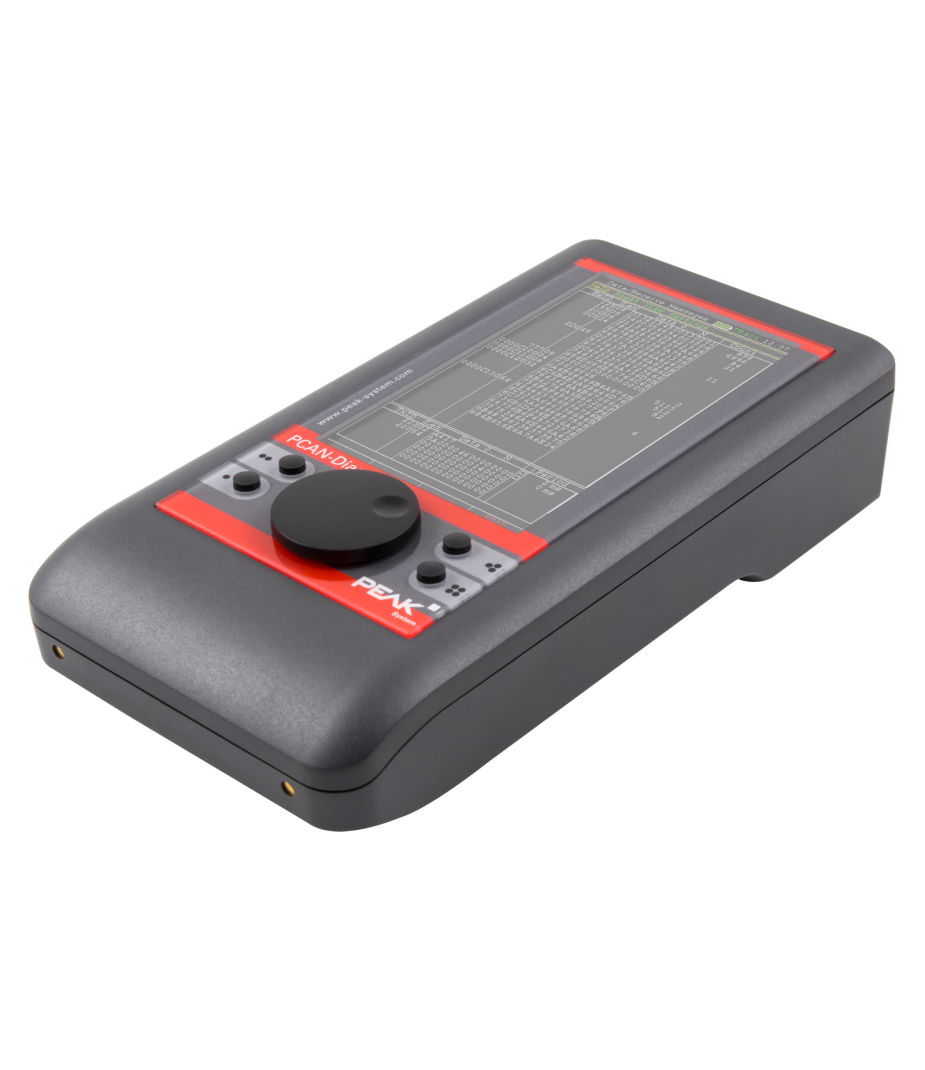

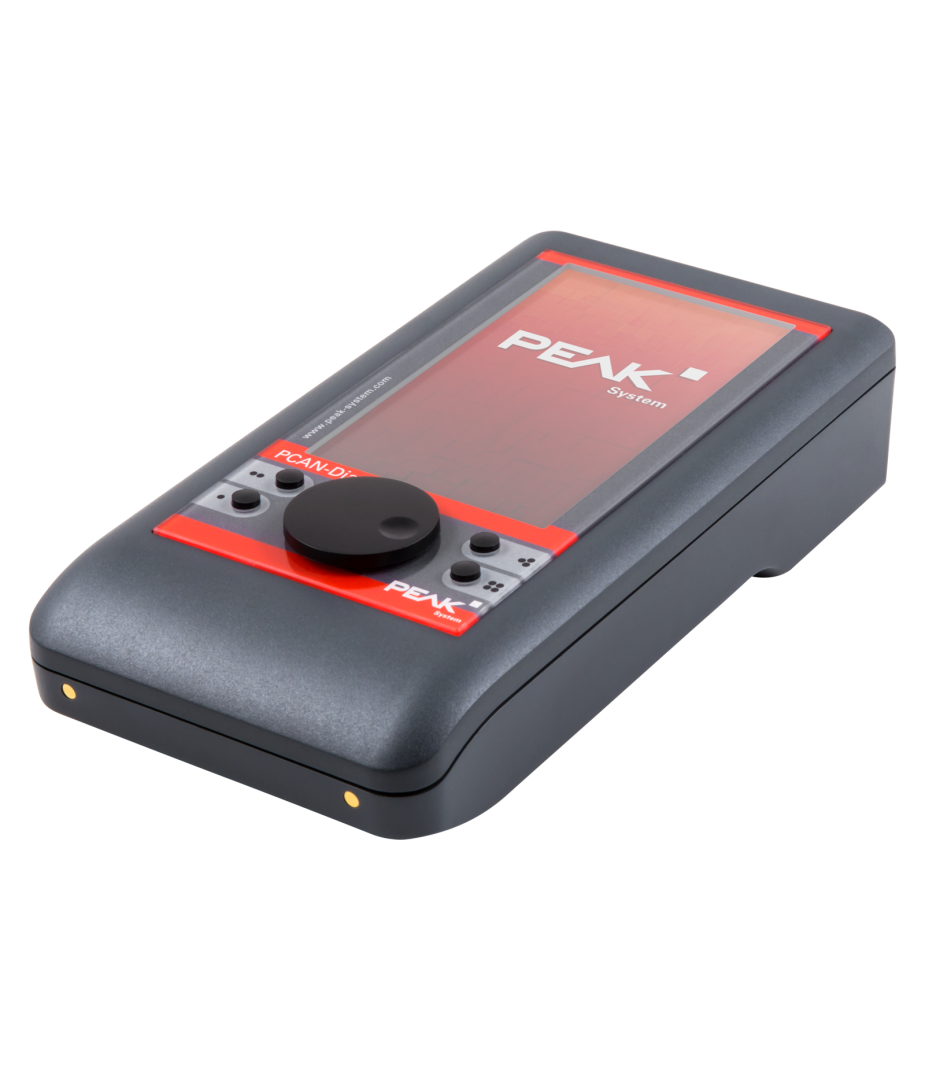

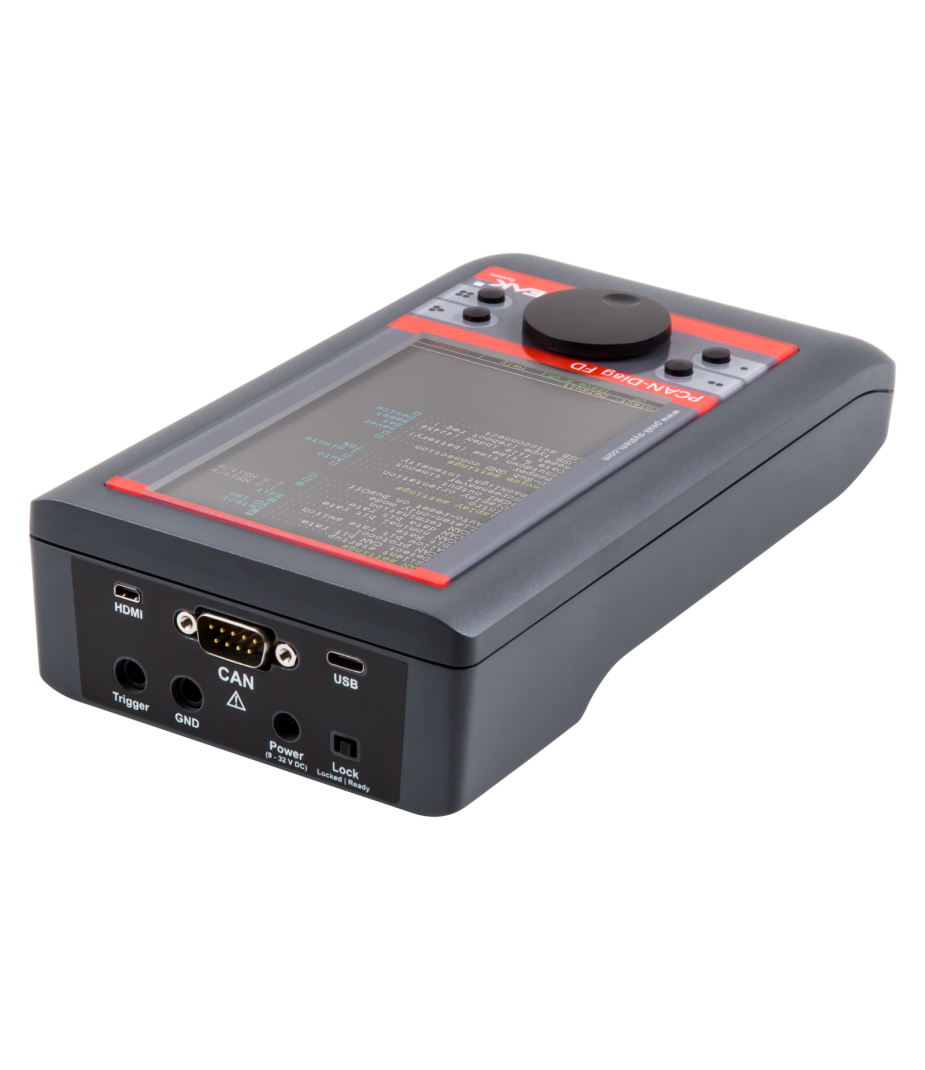

PCAN-Diag FD

Mobiele diagnose- en oscilloscoop voor CAN- en CAN FD-bussen

Op aanvraag





De Peak PCAN-Diag FD ondersteunt het CAN-protocol
De Peak PCAN-Diag FD ondersteunt het CAN FD-protocol
PCAN-Diag FD vanPeak

Offerte aanvraag

Stel een vraag

De Peak PCAN-Diag FD is een draagbaar apparaat voor het diagnosticeren van communicatie op een CAN-bus. Ten eerste ondersteunt het apparaat zowel CAN 2.0- als CAN FD-berichten. Daarnaast zijn diagnosefuncties beschikbaar op de fysieke laag. Daardoor kunnen spanning, weerstand en signaalkwaliteit nauwkeurig worden gemeten. Tijdens metingen biedt de geïntegreerde oscilloscoopfunctie direct inzicht in het signaalverloop. Bovendien helpt dit bij het beoordelen van de kwaliteit van het CAN-signaal.

Op de protocollaag wordt inkomend CAN-verkeer overzichtelijk weergegeven in een berichtenlijst. Daarnaast is optioneel een symbolische weergave beschikbaar voor betere interpretatie. Hierdoor kunnen gebruikers complexe CAN-data sneller analyseren. Ondertussen registreert de geïntegreerde tracer alle communicatie voor latere analyse. Tevens kunnen afzonderlijke CAN-berichten worden verzonden via de aangesloten CAN-bus. Ook volledige berichtreeksen zijn eenvoudig te versturen. Bijvoorbeeld voor het opvragen van diagnostische gegevens binnen voertuigen of industriële systemen. Daarna kunnen opgeslagen CAN-traces opnieuw worden afgespeeld voor aanvullende evaluatie.

De PCAN-Diag FD is eenvoudig te bedienen met een draaiknop en vier functietoetsen. Bovendien werkt het apparaat zowel op externe voeding als interne batterijen. Tijdens externe voeding worden de batterijen automatisch opgeladen. Daarnaast versnelt het optionele laadstation het laadproces aanzienlijk. Kortom, de PCAN-Diag FD combineert uitgebreide diagnosefuncties met gebruiksvriendelijke bediening. Concluderend is het apparaat geschikt voor analyse, onderhoud en foutdiagnose van moderne CAN- en CAN FD-netwerken.

Kenmerken en voordelen

  • Analyse van CAN FD- en CAN-netwerken op fysiek en protocolniveau
  • Oscilloscoop voor weergave van CAN FD/CAN-signaal
  • Automatische bitratedetectie op basis van een bitratelijst
  • Schakelbare luistermodus
  • Schakelbare stille opstartfunctie (luistermodus bij onjuiste bitrate)
  • Symbolische weergave van inkomende CAN-berichten met behulp van symboolbestanden
  • Opname van inkomende CAN-berichten op de interne geheugenkaart
  • Afspelen van tracebestanden
  • Verzenden van afzonderlijke CAN-frames of CAN-framesequenties
  • Meten van CAN-busbelasting en foutframes
  • Meten van de busterminatie
  • Schakelbare CAN-terminatie voor de aangesloten bus
  • Spanningsmeting op de CAN-connector (D-Sub) voor pinnen 6 en 9

Tech Specs

Controller

CAN FD of
CAN CC (Classic CAN 2.0A/B)

CAN FD Mode

ISO CAN FD (ISO 11898-1)
nonISO CAN FD

CAN FD Baudrate

Arbitration 25 kBit/s … 1 Mbit/s
Data rate max 12 MBit/s

CAN FD Transceiver

Microchip MCP2562FD

CAN Mode

CAN high-speed (ISO 11898-2)

CAN Baudrates

5 kBit/s … 1 Mbit/s

Connector

D-Sub9 (CiA® 106)


Display

TFT Active Matrix
480 x 800 pixels

Display poort

Micro-HDMI, DVI
800x600 pixels, 60 Hz

Geheugenkaart

4 GByte, intern

USB poort

USB C
Toegang tot intern geheugenkaart

Mobiele voeding

6x AA NiMH 1.2 V
1900 mAh

Gebruiksduur

~4,5 uur

Voeding

9~28 V=

Stroomverbruik

max. 450 mA bij 12 V=

Temperatuur

Gebruik 0 °C tot +40 °C
Opslag -20 °C tot +70 °C

Afmetingen

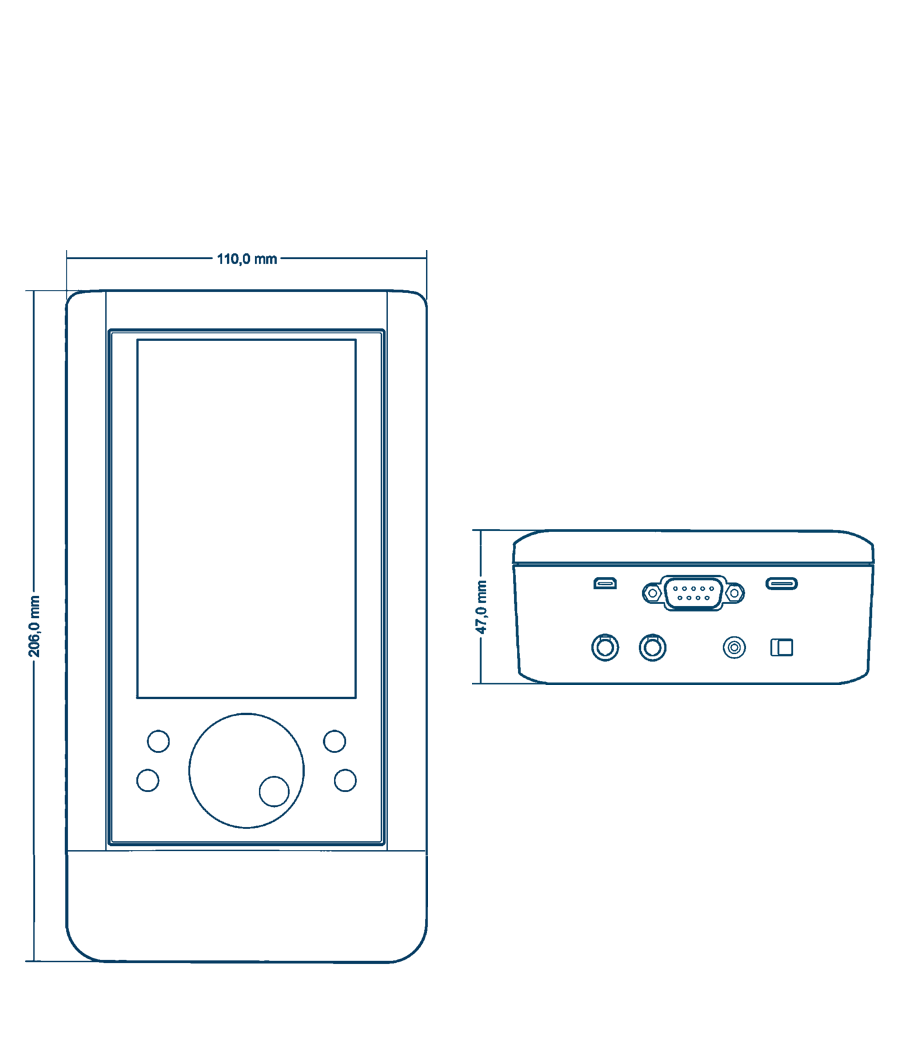

206 x 110 x 47 mm

Certificering

CE

FAQ

  • Is er een CAN-afsluitweerstand in de PCAN-Diag FD ingebouwd?

    Er is geen CAN-afsluitweerstand in deze CAN-interface ingebouwd, hiervoor is ook geen mogelijkheid. We kunnen echter wel bijvoorbeeld de Termination adapter CAN/ CAN FD als accessoire aanbieden. Deze wordt eenvoudig, en zonder gereedschap, tussen de D-sub 9 stekker en de kabel geplaatst.

  • Kan ik op rekening bestellen?

    Ja, dat kan zeker! De meeste klanten kopen via een Inkoop Opdracht.
    Vraag daarvoor eerst een offerte aan en stuur vervolgens de inkoopopdracht (PO) via email, simpelweg vanuit uw eigen inkoopsysteem. Bij de eerste bestelling kunnen we aanvullende vragen stellen om een credit check uit te voeren. Neem contact met ons op als onze bedrijfsgegevens benodigd zijn voor registratie in het inkoopsysteem.

    Om veiligheidsredenen dienen klanten die gevestigd zijn in, of willen verzenden naar, landen buiten de Benelux altijd vooraf te betalen.

  • Waarom zijn alle prijzen op aanvraag?

    De online webshop is nog in aanbouw. Zodra deze beschikbaar is, zijn natuurlijk ook alle prijzen zichtbaar.

    Maar alles is natuurlijk gewoon leverbaar en we informeren je graag over de prijzen en levertijden. Neem contact met ons op, of bel even. We hebben ruim 30 jaar ervaring met CAN. We helpen je graag en bieden je direct praktisch advies of ondersteuning.



Bestelnummer(s)

IPEH-003069 PCAN-Diag FD
1x CAN FD
Country of Origin: Duitsland
HS Code: 9030337000
IPEH-003069+CS PCAN-Diag FD & Charging Station
1x CAN FD
Country of Origin: Duitsland
HS Code: 9030337000

Opties

IPES-004069 PCAN-Diag FD J1939 Add-in
HS Code: 8523519000

Leveringsomvang

PCAN-Diag FD
  • Gebruikershandleiding 1
  • Schokbestendige plastic opbergdoos voor PCAN-Diag FD

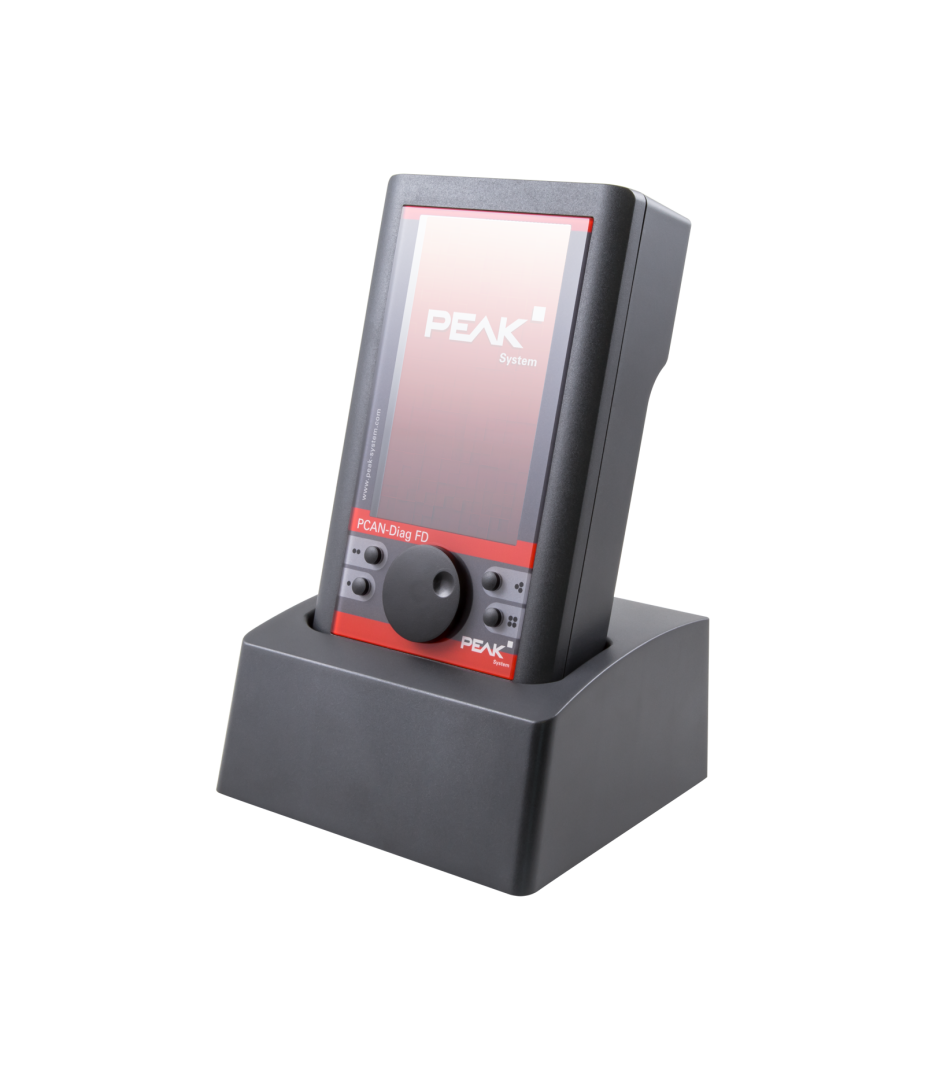

  • Laadstation (optioneel)
  • Voedingseenheid met verwisselbare stekkers voor Euro, VS en VK
  • Aansluitkabel van micro HDMI naar DVI
  • USB-aansluitkabel
  • Configuratiesoftware PCAN-Diag FD Editor voor Windows® 2
  • PCAN-Symbol Editor voor Windows® 2
  • Conversiesoftware PEAK-Converter voor Windows® 2
1 Beschikbaar als PDF
2

Geïnteresseerd?

Bent u geïnteresseerd in de PCAN-Diag FD? Vraag dan, geheel vrijblijvend, een offerte aan. Wilt u meer informatie? Stuur dan een e-mail naar -Hidden- of ga naar onze contactpagina. Bellen kan natuurlijk ook, we zijn bereikbaar op -Hidden-.
