Diagnostics

CANcheck

Installatietester voor CAN en CANopen netwerken







De Ixxat CANcheck ondersteunt het CAN-protocol
De Ixxat CANcheck ondersteunt het CANopen-protocol
CANcheck vanIxxat

Sold out

Offerte aanvraag

Stel een vraag

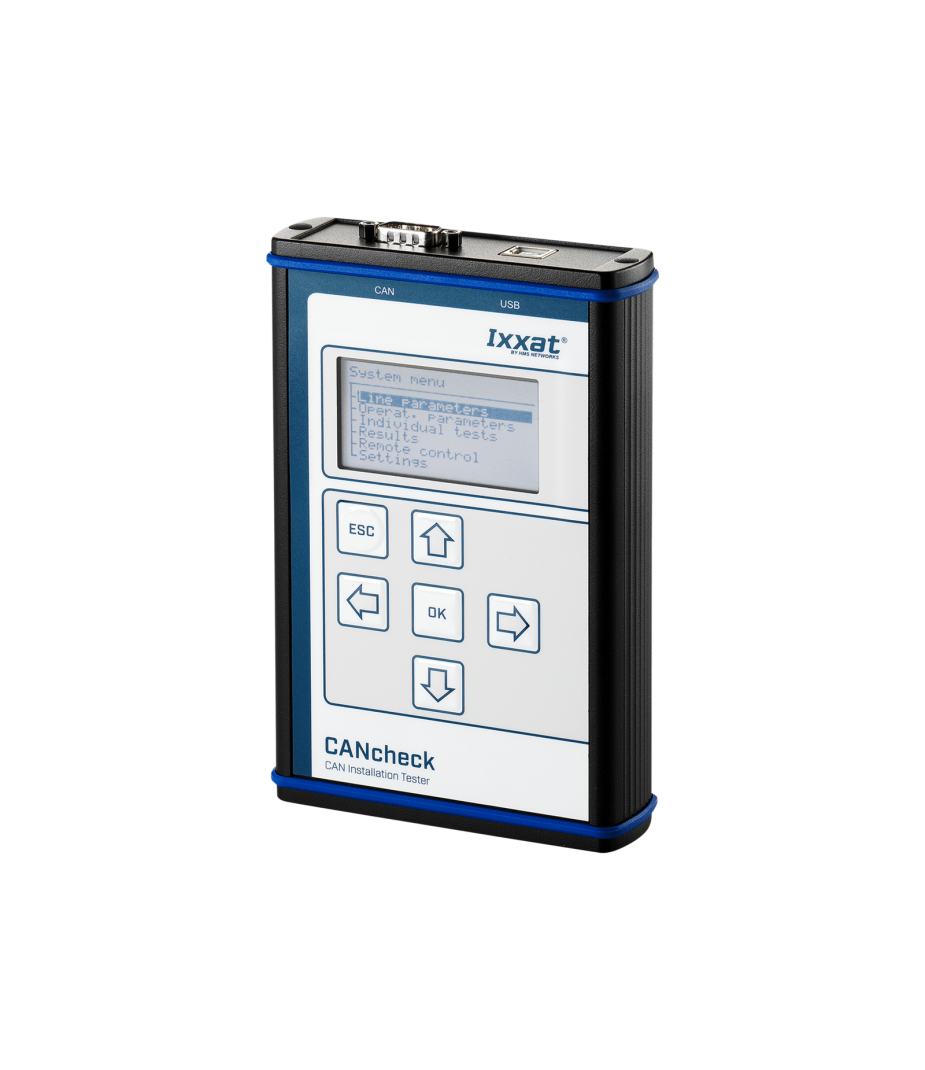

Met de Ixxat CANcheck kunnen CAN-netwerken eenvoudig worden getest tijdens inbedrijfstelling, onderhoud en probleemoplossing. Het draagbare apparaat, dat werkt op batterijen, wordt aangesloten op het te testen CAN-netwerk en bediend via een overzichtelijk menu.

CANcheck meet lijnparameters – met het netwerk uitgeschakeld – en operationele parameters – met het netwerk ingeschakeld. Via lijnparameters wordt gecontroleerd of het CAN-netwerk correct is geïnstalleerd. Kortsluitingen, onderbrekingen en onjuiste kabeleigenschappen worden snel gedetecteerd.

CANcheck heeft een CANopen mode waarbij diverse meetwaardes kunnen worden uitgelezen per CANopen Node Id

Kenmerken en voordelen

  • Kabeltest bij een uitgeschakeld netwerk en een operationele test met een actief netwerk
  • Bedradingstest: testen van de elektrische weerstanden tussen alle pinnetjes van de CAN-connector (toekenning volgens CiA),
  • Contactweerstandtest: meten van de weerstand tussen CAN_H en CAN_L
  • Kabellengte: bepalen van de kabellengte met behulp van de impulslooptijd, kabel impedantie
  • Meting van het signaalniveau: absoluut en differentieel signaal niveau naar identificator
  • Transmissiesnelheidbepaling: waarnemen van de transmissiesnelheid van het te testen CAN-bus systeem
  • Identificator scan: waarnemen van alle doorgevoerde identificatoren en het tonen van de ontvangsfrequentie
  • CANopen-modus: signaal niveau en ontvangstfrequentie, genoteerd volgens node-ID
  • Busbelasting: meten van de huidige busbelasting van het CAN-bus systeem
  • Error frames: het aantal error frames per tijdseenheid

Tech Specs

Controller

CAN CC (Classic CAN 2.0A/B)

CAN Mode

CAN high-speed (ISO 11898-2)

CAN Baudrates

10 kBit/s … 1 Mbit/s

Connector

D-Sub9 (CiA® 106)

Display

LCD, 128 x 64 pixels
Verlicht (auto/hand)

Display poort

Micro-HDMI, DVI
800x600 pixels, 60 Hz

USB poort

USB C
Toegang tot data


Mobiele voeding

Batterijen
4x AA, 1,5 of 1,2 V

Gebruiksduur

Max 24 uur

Temperatuur

Gebruik 0 °C tot +50 °C
Opslag -20 °C tot +70 °C

Afmetingen

165 x 105 x 32 mm

Certificering

CE

FAQ

  • Is er een CAN-afsluitweerstand in de CANcheck ingebouwd?

    Er is geen CAN-afsluitweerstand in deze CAN-interface ingebouwd, hiervoor is ook geen mogelijkheid. We kunnen echter wel bijvoorbeeld de Termination adapter CAN/ CAN FD als accessoire aanbieden. Deze wordt eenvoudig, en zonder gereedschap, tussen de D-sub 9 stekker en de kabel geplaatst.

  • Kan ik op rekening bestellen?

    Ja, dat kan zeker! De meeste klanten kopen via een Inkoop Opdracht.
    Vraag daarvoor eerst een offerte aan en stuur vervolgens de inkoopopdracht (PO) via email, simpelweg vanuit uw eigen inkoopsysteem. Bij de eerste bestelling kunnen we aanvullende vragen stellen om een credit check uit te voeren. Neem contact met ons op als onze bedrijfsgegevens benodigd zijn voor registratie in het inkoopsysteem.

    Om veiligheidsredenen dienen klanten die gevestigd zijn in, of willen verzenden naar, landen buiten de Benelux altijd vooraf te betalen.

  • Waarom zijn alle prijzen op aanvraag?

    De online webshop is nog in aanbouw. Zodra deze beschikbaar is, zijn natuurlijk ook alle prijzen zichtbaar.

    Maar alles is natuurlijk gewoon leverbaar en we informeren je graag over de prijzen en levertijden. Neem contact met ons op, of bel even. We hebben ruim 30 jaar ervaring met CAN. We helpen je graag en bieden je direct praktisch advies of ondersteuning.



Bestelnummer(s)

1.01.0097.00000 CANcheck
1x CAN

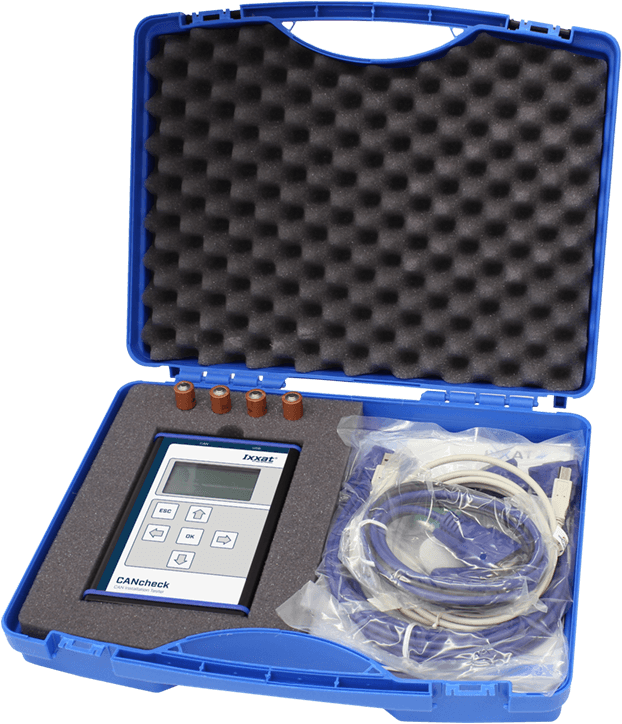

Leveringsomvang

CANcheck
  • Gebruikershandleiding 1
  • CAN Y-kabel met Sub-D9 aansluiting (2 m)
  • 1-naar-1 CAN/Trigger kabel
  • USB-kabel
  • Batterijen (4x AA)
  • Alles in kunststof opbergkoffer
1 Beschikbaar als PDF

Geïnteresseerd?

Bent u geïnteresseerd in de CANcheck? Vraag dan, geheel vrijblijvend, een offerte aan. Wilt u meer informatie? Stuur dan een e-mail naar -Hidden- of ga naar onze contactpagina. Bellen kan natuurlijk ook, we zijn bereikbaar op -Hidden-.
Twincomm heeft ruim 30 jaar ervaring met CAN. We helpen u graag en bieden u direct praktisch advies of ondersteuning.
