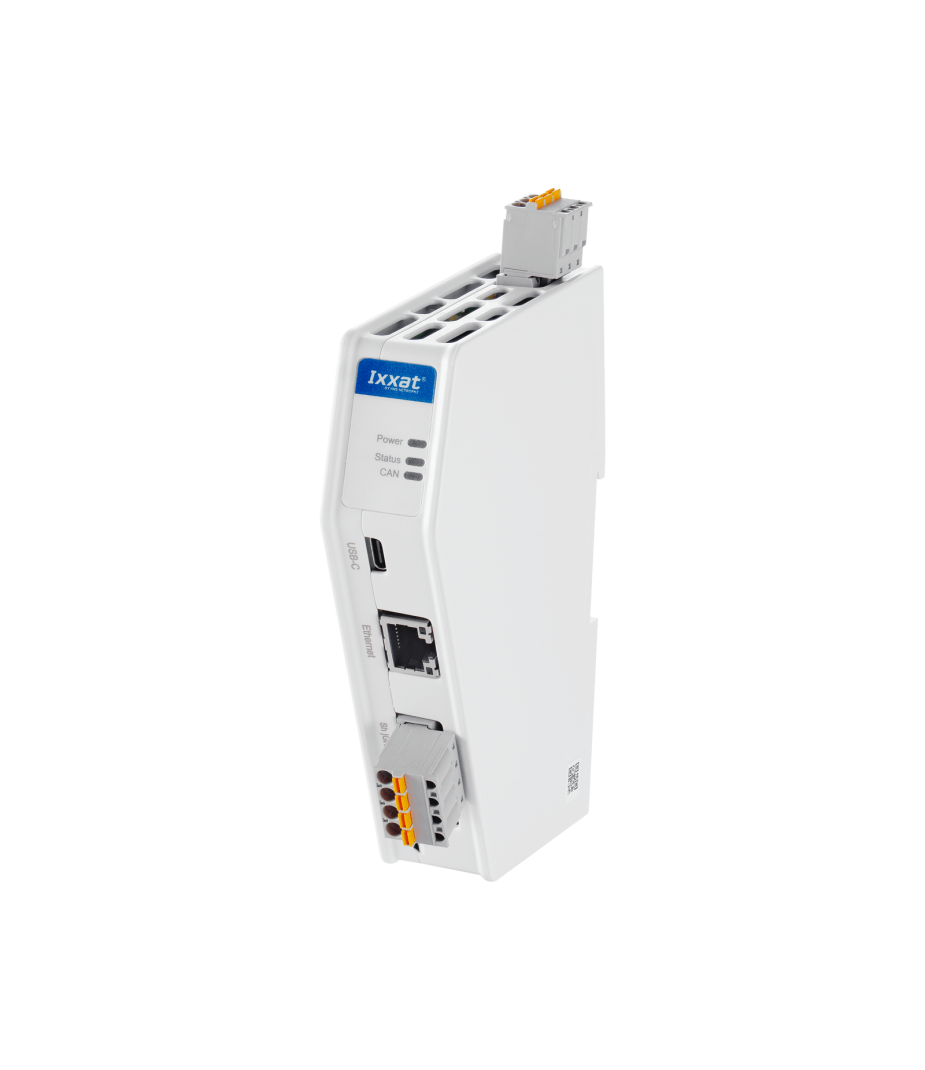

CAN@net Basic

De CAN@net Basic biedt een verscheidenheid aan functionaliteiten die flexibel kunnen worden ingezet in elke gewenste toepassing.

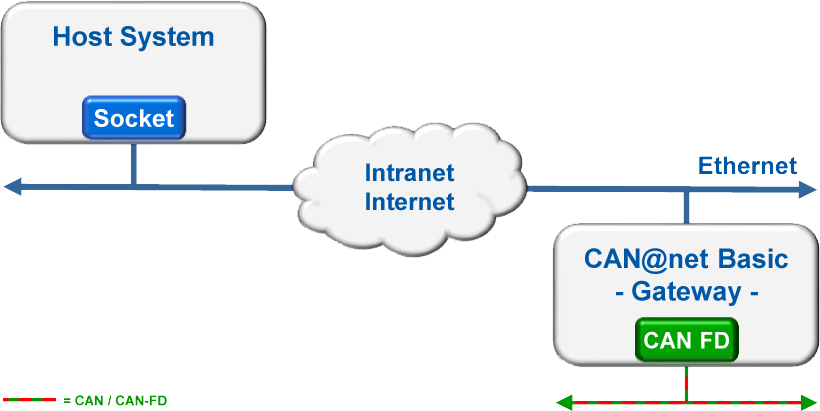

CAN-naar-Ethernet Gateway

In gateway-modus kan de CAN@net Basic direct worden benaderd vanuit bijv. Windows^®, Linux, VxWorks en QNX gebaseerde systemen als ook vanuit embedded omgevingen. Communicatie verloopt via een standaard TCP/IP-socket en gebruikt hiervoor een eenvoudig ASCII-protocol. Als een CAN-Ethernet Gateway biedt de CAN@net Basic eenvoudig en flexibele toegang tot CAN FD of CAN, via een LAN of via het internet.

CAN@net Basic - Gateway en PC interface functionaliteit

Voor de interfacing is de gratis broncode C API ixcan waarmee applicaties met CAN-interfacing gebouwd kunnen worden, zonder dat er een additionele (kernel) driver noodzakelijk.

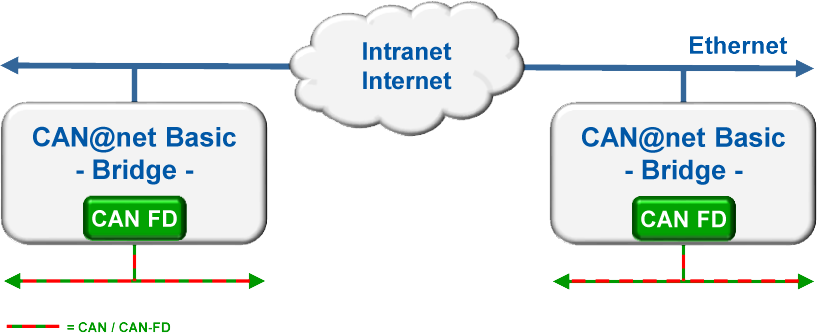

CAN-to-Ethernet-CAN Bridge

In de CAN-Ethrnet Bridge-bedrijfsmodus worden twee CAN@net Basic-apparaten met elkaar verbonden via UDP over Ethernet om twee fysiek gescheiden CAN FD/CAN-netwerken te koppelen en zo een gedeeld logisch netwerk te vormen. Eén apparaat moet worden geconfigureerd als primaire CAN-Ethernet Bridge en het andere als secundaire CAN-Ethernet Bridge. Het primaire apparaat detecteert automatisch de baudrate van de aangesloten CAN-bus en stuurt deze naar het secundaire apparaat.

Optioneel kunnen verschillende baudrates worden ingesteld, zodat ze kunnen worden gebruikt in netwerken met verschillende snelheden. Daarnaast kan berichtfiltering worden geconfigureerd, zodat alleen gedefinieerde CAN-berichten naar het andere netwerk worden doorgestuurd.

CAN@net Basic - Bridge functionaliteit

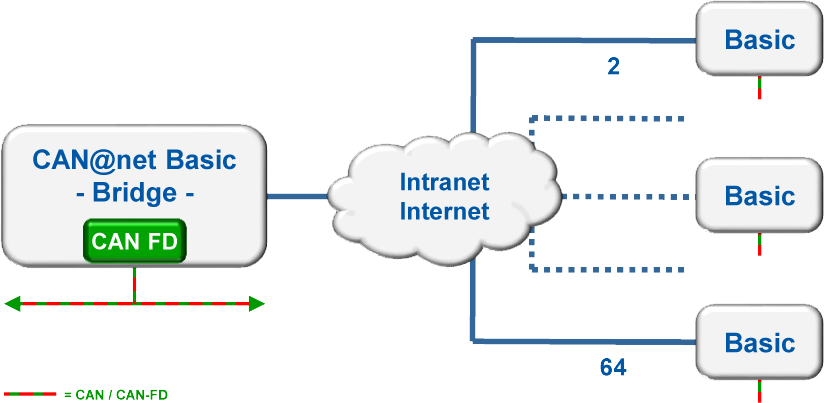

CAN-to-Ethernet-CAN Multi-Bridge

Tot 64 CAN@net Basic-apparaten kunnen met elkaar worden verbonden in de CAN-Ethernet Bridge-modus via UDP-multicast over Ethernet om meerdere ruimtelijk gescheiden CAN-netwerken te koppelen tot één gedeeld logisch netwerk.

CAN@net Basic - Multi-Bridge functionaliteit

Alle apparaten moeten hiervoor geconfigureerd zijn in de CAN-Ethernet Bridge-modus. Elk apparaat heeft een uniek IP-adres nodig, terwijl voor alle apparaten een gedeeld UDP-multicastadres wordt gebruikt. Verschillende baudrates kunnen voor elk apparaat worden gedefinieerd. Berichtfiltering kan ook worden ingesteld om alleen geselecteerde CAN-berichten door te sturen.

Configuratie en firmware update

Met behulp van een eenvoudig te bedienen Windows^®-configuratietool kan de CAN@net Basic worden geconfigureerd en kunnen firmware-updates lokaal via USB of op afstand via de Ethernet-interface worden uitgevoerd. De tool maakt het heel eenvoudig om filter-, mapping- of vertaalregels te configureren zonder enige programmeerkennis. Met de tool kan de configuratie van filter-, mapping- of vertaalregels heel eenvoudig worden uitgevoerd, zonder programmeervaardigheden.

Met behulp van mappingtabellen kan de uitwisseling van berichten tussen alle kanalen zeer flexibel worden geconfigureerd. Filter- en conversieregels kunnen worden toegepast op de CAN FD/CAN-berichten. Hierdoor kan de busbelasting in de afzonderlijke netwerken worden verminderd, aangezien alleen relevante berichten naar het andere netwerk worden verzonden.

CAN@net Basic Congiguratie tool

ASCII Ethernet berichten

In de gatewaymodus wisselt de CAN@net Basic gestandaardiseerde ASCII-berichten uit, via UDP. Het gebruikte berichtformaat is volledig gedocumenteerd en kan worden gedownload. Met behulp van de meegeleverde voorbeelden kan UDP Packet Handling worden gebruikt om berichten uit te wisselen tussen de CAN@net Basic en een apparaat met een ethernetverbinding.

C-API ixcan

De Ixxat C-API ixcan is een programmeerinterface voor C-toepassingen waarmee software direct kan communiceren met de Ixxat CAN@net Basic gateways. De API vertaalt C-functieaanroepen naar ASCII-commando’s volgens de ASCII Gateway Mode van de CAN@net NT. Daardoor kunnen ontwikkelaars CAN-berichten verzenden, ontvangen en verwerken zonder zelf het onderliggende ASCII-protocol volledig te hoeven implementeren. C-API ixcan kan eenvoudig in iedere applicatie of Operating System geïmplementeerd worden zonder dat een aanvullende (kernel) Device Driver benodigd is. De API is niet compatibel met de Ixxat VCI-driver.
De Ixxat C-API ixcan is bedoeld voor gespecialiseerde technici die bekend zijn met ASCII, CAN, CAN FD en het programmeren in C.

• Is er een CAN-afsluitweerstand in de CAN@net Basic ingebouwd?

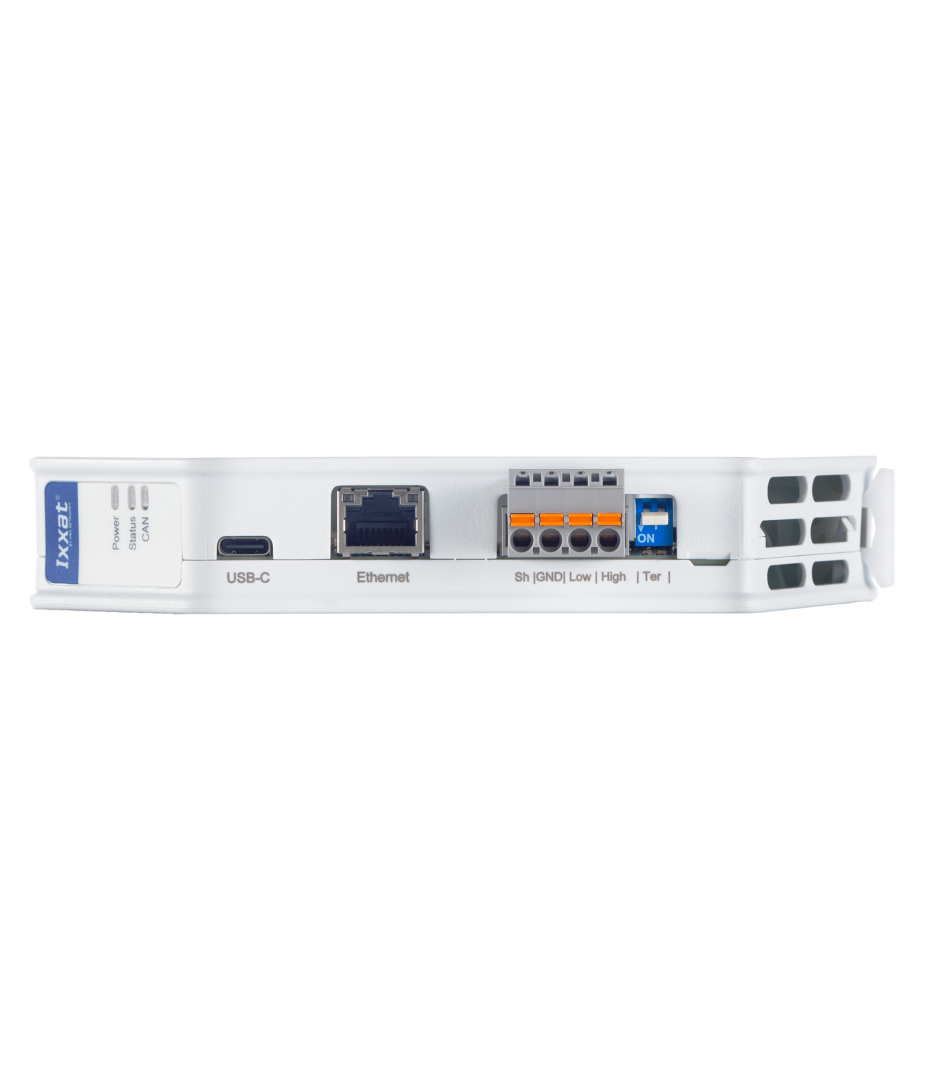

  Ja, er is een afsluitweerstand ingebouwd, echter standaard is deze uitgeschakeld. Deze kan via een klein schakelaartje in- of uitgeschakeld worden, eventueel door de behuizing te openen.

• Hoe kies ik de juiste CAN-gateway?

  De juiste CAN-gateway kiezen is onder andere afhankelijk van het gewenste CAN-protocol, de uiteindelijke applicatie, de gewenste bus snelheid en galvanische scheiding, de manipulatie van gegevens, de lengte van het netwerk, de toelaatbare verwerkingsvertraging, de eventuele beschikbare inbouwruimte, het uiteindelijke gebruik en natuurlijk het beschikbare budget.

  Twincomm is een expertcentrum voor CAN en heeft ruim 30 jaar ervaring met CAN. Neem contact met ons op en we helpen met pratisch advies om de juiste keuze te maken.

• Ondersteunt deze gateway CANopen of J1939?

  Ja, de CAN@net Basic werkt met alle CAN-berichten, dus ook met CANopen of J1939.

  Echter, de CAN-berichten worden verder niet als CANopen of J1939 geïnterpreteerd. In bijvoorbeeld filter- en mappingtabbellen, of action rules, worden de berichten als standaard CAN-berichten behandeld. Vraag naar de configuratiemogelijkheden.
