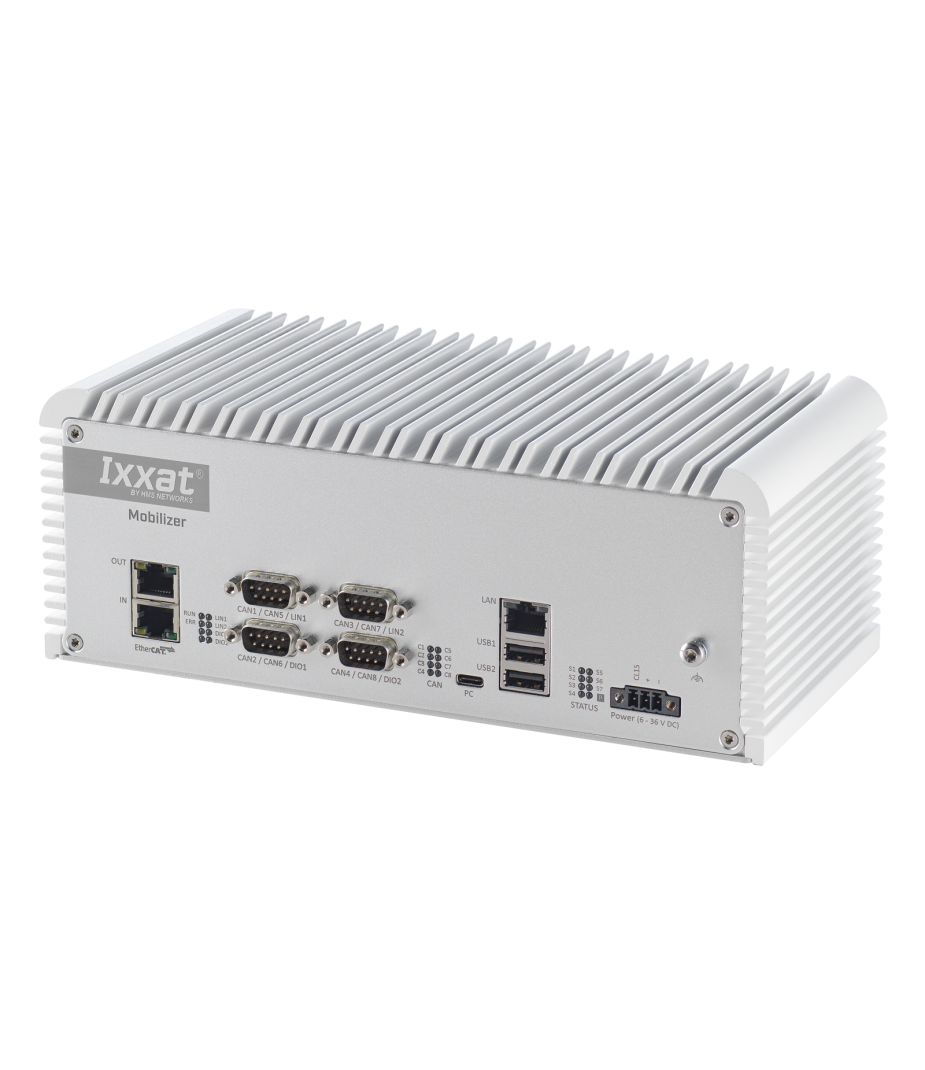

Mobilizer Standard 800
De Ixxat Mobilizer Standard 800 is een geavanceerde en krachtige Computing Gateway met veel interfaces. Bovendien integreert het apparaat verschillende bussystemen in één oplossing. Daardoor is het ideaal voor complexe logging- en stimulatietoepassingen. Ten eerste beschikt de gateway over acht CAN FD/CAN-kanalen voor snelle en betrouwbare communicatie. Daarnaast ondersteunt het apparaat ethernet, twee LIN-kanalen en twee digitale I/O’s.
Tijdens test- en meetprocessen verwerkt de gateway grote hoeveelheden data efficiënt. Ondertussen blijven verschillende netwerken naadloos met elkaar verbonden. Daarom is de Mobilizer Standard 800 geschikt voor automotive en industriële toepassingen. Ook vereenvoudigt het apparaat geautomatiseerde tests en metingen aanzienlijk. Bijvoorbeeld bij validatie, simulatie en langdurige datalogging levert de gateway stabiele prestaties.
De Mobilizer Standard 800 is bovendien een krachtige embedded communicatie- en testoplossing voor automotive toepassingen. Het systeem is namelijk ontwikkeld voor hoge communicatie- en testeisen binnen moderne voertuignetwerken. Daarnaast combineert het apparaat hoge prestaties met maximale flexibiliteit en een robuust hardwareontwerp. Tegelijkertijd zorgen gebruiksvriendelijke softwaretools voor een efficiënte configuratie en bediening. Het systeem fungeert ondertussen als een centrale hub waarin meerdere netwerken samenkomen. Daardoor kunnen gegevens intelligent verwerkt, gecombineerd of gerouteerd worden. Zo ondersteunt de gateway CAN, CAN FD, LIN en andere beschikbare netwerken. Daarnaast verwerkt het systeem ook data van externe USB-apparaten en analoge of digitale ingangen.
De computing gateway biedt bovendien zes hoofdfunctionaliteiten: Datalogging, Diagnostics, Gateway, Residual Bus Simulation, Range en Visualisatie. Deze functies kunnen eenvoudig samengesteld of gecombineerd worden met de meegeleverde ACT-software. Daardoor ontstaat een flexibele oplossing voor uiteenlopende automotive testomgevingen. Kortom, de Mobilizer Standard 800 biedt een complete oplossing voor geavanceerde communicatie-, test- en automatiseringstoepassingen.
De Mobilizer Standard 800 wordt ondersteund door de Ixxat ACT (Advanced Configuration Tool). Dit Windows®-gebaseerde configuratieprogramma werkt eenvoudig via drag & drop. Daardoor kunnen complexe configuraties snel samengesteld worden. Bovendien lossen gebruikers de meeste toepassingen op met de freeware-editie van de ACT-software. Hierdoor blijft de implementatie overzichtelijk en kostenefficiënt.
Talloze functies, één oplossing
De intelligente gateways van HMS bieden een breed scala aan geïntegreerde toepassingen die met slechts enkele muisklikken kunnen worden geconfigureerd. Eenmaal geconfigureerd werken ze zelfstandig, zonder extra software of hardware, in tegenstelling tot conventionele oplossingen. Gebruikers hoeven niet voor één enkele toepassing te kiezen, maar kunnen meerdere toepassingen tegelijkertijd op één gateway instellen en uitvoeren – in een mum van tijd en zonder enige programmeerkennis.
Domein- of zonearchitectuur?
Aangezien moderne elektronische componenten in auto’s een gecentraliseerde gegevensverwerking vereisen, stappen veel autofabrikanten over van de gevestigde domeinarchitectuur naar een zonale E/E-architectuur. Ongeacht dit zijn de intelligente gateways van de Mobilizer-, CANnector- en FRC-EP-families geschikt voor het oplossen van communicatietoepassingen in beide systeemomgevingen – ongeacht hun architectuur. Bovendien ondersteunen de Computing Gateways alle gangbare boordnetwerken en hun berichtencatalogi, zoals Fibex, DBC, ARXML, A2L of LDF.
Automatisering en PLC-interoperabiliteit
Communicatietaken tussen voertuigcommunicatie in het voertuig en fabrieksautomatisering vereisen vaak meerdere hardware- en softwarecomponenten, wat een aanzienlijke hoeveelheid tijd en geld betekent. De intelligente gateways van de Mobilizer-, CANnector- en FRC-EP-serie vergemakkelijken de toegang tot het netwerk in het voertuig voor communicatie, diagnose en flashing, waardoor de kloof tussen fabrieksautomatisering en voertuigcommunicatie veilig en betrouwbaar wordt gedicht.
CAN-range uitbreiding
Intelligente gateways maken het mogelijk om testopstellingen, testobjecten en test- en simulatietools via CAN/FD over grotere afstanden bedraad of draadloos met elkaar te verbinden.
Ixxat biedt schaalbare oplossingen voor bereikuitbreiding – van eenvoudige, niet-intelligente repeaters voor CAN/CAN FD voor segmentatie of galvanische isolatie tot intelligente bridges en krachtige platforms die vele verschillende bussystemen ondersteunen en conversie- en interpretatiefuncties bieden.
Overspannings- en EMI-beveiliging
In productielijnen voor de automobielindustrie worden voertuigonderdelen zoals motoren, aandrijvingen of accu’s getest onder hoge spanning. Dit betekent dat alle aangesloten testcomponenten eveneens worden blootgesteld aan hoge spanningen. De Computing Gateways en alle CAN-repeaters beschikken over een geïntegreerde galvanische scheiding die alle systeemcomponenten beschermt tegen hoge spanningen en elektromagnetische interferentie (EMI), tussen één en vier kilovolt.
Overspannings- en EMI-beveiliging
In productielijnen voor de automobielindustrie worden voertuigonderdelen zoals motoren, aandrijvingen of accu’s getest onder hoge spanning. Dit betekent dat alle aangesloten testcomponenten eveneens worden blootgesteld aan hoge spanningen. De Computing Gateways en alle CAN-repeaters beschikken over een geïntegreerde galvanische scheiding die alle systeemcomponenten beschermt tegen hoge spanningen en elektromagnetische interferentie (EMI), tussen één en vier kilovolt.
Functionaliteit
Dankzij een krachtig i.MX 8M Plus Quad-Core aangedreven Linux-platform is Mobilizer in staat om zeer complexe applicaties en datamanipulaties rechtstreeks op het apparaat uit te voeren. De ondersteuning van DBC-bestanden maakt het ook mogelijk om op signaalniveau te werken. De Mobilizer maakt een eenvoudige integratie van meerdere bussystemen in één compact apparaat mogelijk. Dit is essentieel voor e-mobiliteitsprojecten en complexe industriële toepassingen.

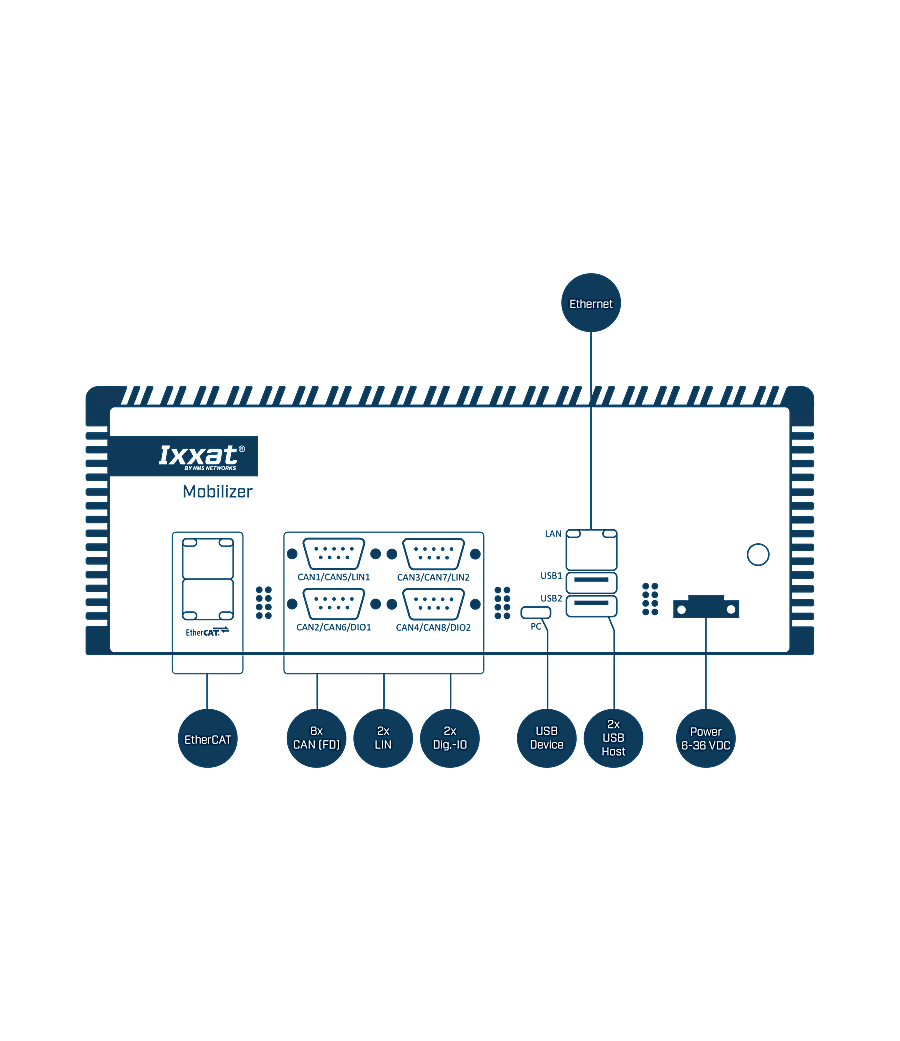

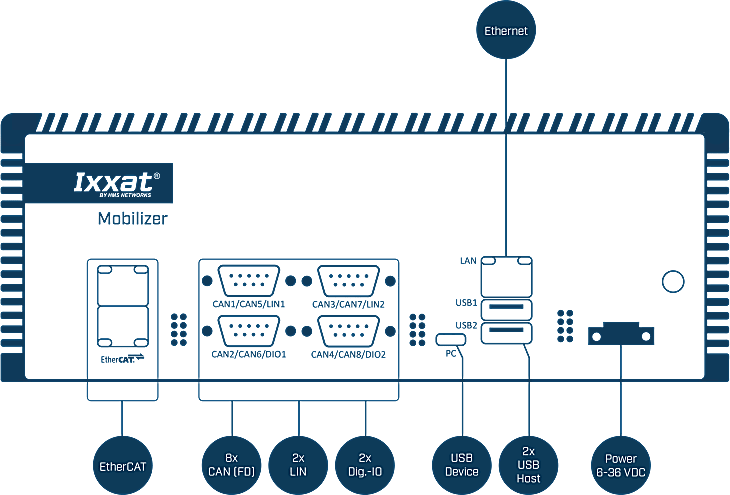

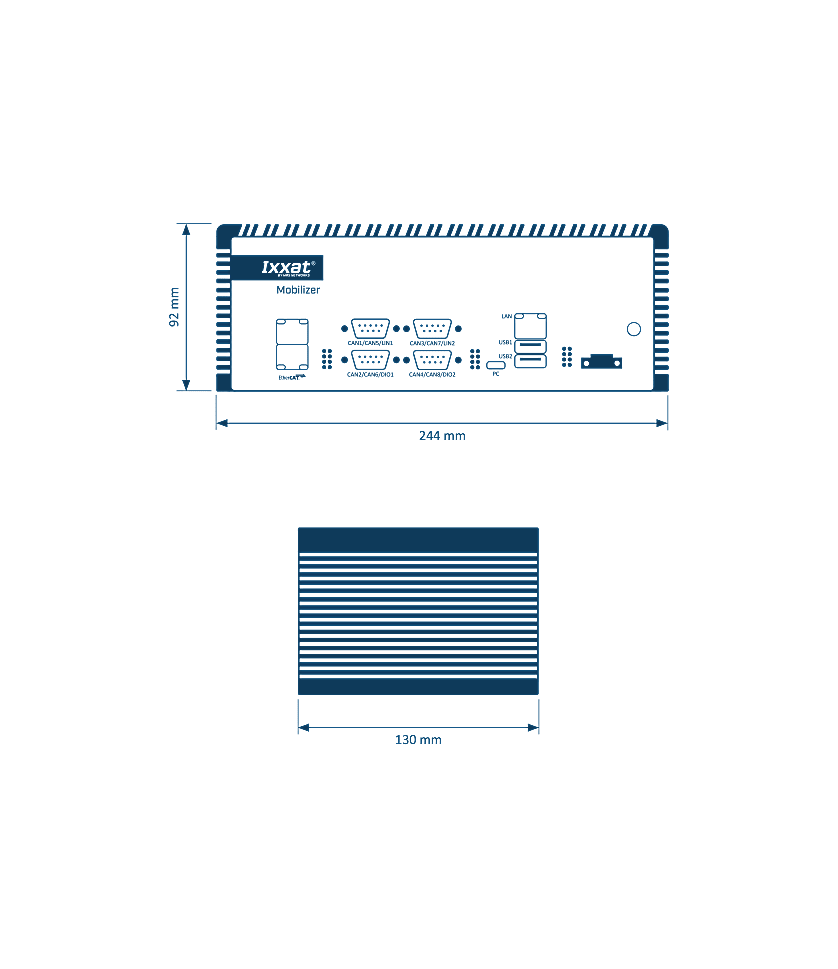

Het systeem beschikt over 8 CAN FD-kanalen, verder beschikt het over 2x LIN, 1x Ethernet (10/100 Base-T), maximaal 4x Digitaal in/uit, 1x USB Device, 2x USB Host en SDHC.
Cloud- en PLC-verbinding
Ixxat Mobilizer biedt tal van extra functies, waardoor bijvoorbeeld live datavisualisatie en simulatie met behulp van mobiele apparaten (smartphone of tablet) via Wi-Fi mogelijk is, of cloudconnectiviteit.
De Mobilizer-variant(en) met ingbouwde EtherCAT-slave-interface bieden een directe verbinding tussen CAN (FD) en industriële Ethernet-netwerken voor bijvoorbeeld aansturing vanuit een PLC.
Toepassingsvoorbeelden
Mobilizer is inzetbaar voor heel veel toepassingen. In principe zijn er vijf basis configuraties: Gateway, Range, Bridging, RBS en Logging. Deze configuraties kunnen eenvoudig samengesteld of zelfs gecombineerd worden, met behulp van de meegeleverde ACT software.
Gateway
Maakt uitwisseling van gegevens tussen kanalen mogelijk: Onderling tussen CAN, CAN FD en LIN kanalen, maar bijvoorbeeld ook van CAN naar CAN FD, van LIN naar CAN enzovoort. In principe kan data van ieder kanaal met een ander kanaal uitgewisseld worden.
Range
Direct bedoeld voor de uitwisseling van CAN- en CAN FD-data via Ethernet, bijvoorbeeld naar PC's of naar serveromgevingen. Indien gewenst is Mobilizer op afstand met behulp van de Ixxat VCI-drivers benaderbaar.
Bridging
Uitwisseling van precies de gewenste informatie tussen verschillende netwerken onderling, inclusief datamanipulatie. Bridging is niet alleen mogelijk tussen enkel Mobilizer's onderling, maar ook in combinatie met CAN@net NT 420's of aparaten uit de automotive-serie van Ixxat.
Residuele Bussimulatie
De Residuele Bussimulatie - onderdeel van de Standard-edtie van ACT-tool - biedt een simulatieomgeving voor één of meer Electronic Control Units (ECUs), zodat deze onafhankelijk van andere netwerkapparaten kunnen worden getest.
Logging
Datalogger met trigger en ringbuffer voor het opslaan van de gewenste netwerk berichten op USB- of Netwerk-geheugen. Mobilizer heeft een slaapmodus om te voorkomen dat de eventuele accu leegloopt en kan via CAN opnieuw worden geactiveerd.
Met behulp van een externe router, en eventueel G4/G5-modem, kan de data kan ook in de cloud worden afgeleverd, richting elke gewenste cloudopslag.
Combinaties
Deze toepassingsvoorbeelden kunnen eenvoudig worden gewijzigd, overschreven, gecombineerd of uitgewisseld met behulp van de meegeleverde ACT-software om de typisch gewenste functionaliteit te bereiken. Alle functies kunnen tegelijkertijd op het apparaat worden uitgevoerd, zodat bijvoorbeeld datalogging en CAN (FD)-bridging en datavisualisatie op mobiele apparaten naast elkaar kunnen worden uitgevoerd.
Advanced Configuration Tool
Freeware-versie
De Advanced Configuration Tool Free is de instapversie van de ACT-software van Ixxat voor Windows® 10 en 11. Hiermee kunnen gebruikers gatewayconfiguraties maken voor CANnector-, FRC-EP- en Mobilizer-apparaten met behulp van een intuïtieve drag & drop-interface.
De freeware-versie is ideaal voor een grote groep gebruikers en biedt alle onderstaande modules.
Gateway
De gateway is de belangrijkste toepassing van elke configuratie die wordt uitgevoerd op de CANnector-, Mobilizer- of FRC-EP-serie. Deze gateway zorgt niet alleen voor de gegevensoverdracht van de ene CAN-bus naar de andere, maar maakt het ook mogelijk om logische bussystemen – zoals gebruikerscode, dataloggers, Matlab/Simulink, enz. – aan te sluiten op de algehele gegevensuitwisseling. Met deze strategie is het mogelijk om elk frame, PDU of signaal afzonderlijk van bron naar bestemming te routeren. Dit kan direct of bijvoorbeeld via aangepaste gebruikerscode om de gegevens dynamisch te manipuleren.
Dit is mogelijk door de Gateway-weergave van de ACT-tool te gebruiken en met drag & drop de relatie tussen bron en bestemming te definiëren. Sleep gewoon de gewenste gegevens van de bronbus en laat ze op de bestemming vallen - niet relevant of dit een echt bussysteem is of de gebruikerscode, logger of iets anders. Aan het einde kan de gemaakte configuratie worden geladen op een Ixxat embedded platform en stand-alone worden uitgevoerd.
`
FlexRay, CAN, CAN FD & LIN
Een bus beschrijving bestand kan worden verstrekt voor fysieke FlexRay, CAN, CAN-FD en LIN bussystemen. Met behulp van de signaal-gebaseerde gateway is het daardoor mogelijk om signalen uit verschillende bronberichten te combineren in een doel-bericht.
- Vrije keuze van stuur triggers en mogelijke standaardwaarden
- Optionele automatische signaaltransformatie, als de signaalbeschrijving van het bron- en doelsignaal van elkaar afwijken
- Cyclustijd aanpassing van verzonden berichten om de ontvanger die aan de doel-bus is toegewezen te ontzien
Analoge & digitale I/O
De automotive-apparaten bieden ook analoge of digitale I/O-poorten. Met ACT kunt u deze signalen gebruiken zoals elk ander signaal in uw configuratie.
Na de configuratie van de datarichting, waardenbereik, conversieregels en eenheden, kunnen de I/O’s gemakkelijk gemapped worden via drag & drop. Dit maakt het mogelijk om trigger-ingangen/-uitgangen van de logger te mappen of voertuigsignalen op basis van analoge ingangen in te vullen.
- Verschillende I/O’s ondersteund, afhankelijk van de gebruikte embedded platform
- Gemakkelijk toegevoegd aan de gateway in de vorm van een virtuele bus
Virtuele bus
Met behulp van ACT kunt u de virtuele bus aan uw configuratie toevoegen. De virtuele bus kan worden gebruikt om uw eigen "variabelen" (omgevingsvariabelen) in de configuratie te definiëren. Deze variabelen kunnen via drag & drop worden gekoppeld aan/van elk ander bussysteem. Dit maakt het bijvoorbeeld mogelijk om een dergelijke variabele te berekenen met uw C-gebruikerscodemodule en deze vervolgens in elk ander bussysteem te gebruiken.
DBC-generator
Een van de functionaliteiten van de gateway is het genereren van DBC-bestanden op basis van de koppeling van de verschillende fysieke en logische bussen – voor CAN, CAN FD, Generic Ethernet, virtuele CANonEthernet en CAN@net.
Datalogger
Voeg met behulp van ACT data logging-functionaliteit toe aan de configuratie. De loggerbus is een 'logische' bus binnen ACT die alleen gegevens kan ontvangen.
Elk signaal binnen de configuratie - CAN (FD), LIN, FlexRay-signaal/frames, UserCode, enz. - kan via drag & drop worden toegewezen aan de loggerbus en kan vervolgens worden opgenomen op massaopslag apparaat, of de cloud, voor latere analyse. De logger ondersteunt:
- Registreer van gegevens in CSV-, ASC-, BLF- of MDF-indeling
- Gebruik van meerdere opnamegroepen om de data die bij elkaar hoort te groeperen
- Gebruik van triggersignalen om te beslissen wat wanneer wordt opgenomen
- Gebruik van een ringbuffersysteem om ook gegevens op te nemen "voordat" een bepaalde trigger optreedt
- Beslissen of een getriggerde gebeurtenis, cyclisch of bij een signaalverandering wordt opgenomen
- Gebruik van analoge en/of digitale I/O's voor een handmatige triggering
- Gebruik van de logger-functionaliteit alleen of in combinatie met elke andere functionaliteit die parallel wordt uitgevoerd
- Toegang tot de logger via websockets in een browser
Trigger
De trigger is een andere logische bus die aan de ACT-configuratie kan worden toegevoegd. Bij gebruik, kan elk signaal binnen de configuratie worden toegewezen aan de triggerbus door middel van het drag & drop-concept en als ingangssignaal worden gebruikt. De trigger-engine kan grafisch worden vormgegeven. Er kunnen verschillende functionele blokken worden gebruikt:
- Timer
- Teller
- Drempelwaarde
- Flip flops
- Logische combinaties
Door deze blokken te verbinden, is het mogelijk om een triggerlogica te definiëren die vervolgens resulteert in triggersignalen als uitvoer van de triggermotor. Deze uitgangen zijn normale signalen zoals elk ander signaal in de configuratie. Ze kunnen worden gebruikt om:
- Activeer de datalogger
- Stuur de digitale uitgangen van de CANnector of FRC-EP-serie apparaat aan
- Activeer de verzending van een bepaald bericht
- Stuur een binair signaal op een fysiek bussysteem
- Stuur een bepaalde functionaliteit in gedefineerde UserCode
Visualisatie
De signaalvisualisatie wordt als een virtuele bus aan de gatewayconfiguratie toegevoegd. Hiermee kunnen alle toegewezen signalen eenvoudig worden weergegeven en gestuurd via de geïntegreerde webserver. Elk apparaat (pc, smartphone, tablet) kan als weergaveapparaat worden gebruikt. De enige basisvoorwaarde is een webbrowser die HTML5 ondersteunt. HMS biedt hiervoor een generieke HTML-pagina aan. Deze kan door de gebruiker worden aangepast aan zijn eigen behoeften. Het visualisatieapparaat wordt aangesloten via USB, ethernet of WiFi.
U kunt per geval selecteren welke signalen moeten worden weergegeven en of deze in tekstuele of grafische vorm moeten worden getoond. Een dergelijke visualisatieconfiguratie kan worden opgeslagen op de CANnector/Mobilizer/FRC-EP-serie of op het visualisatieapparaat. Hierdoor is het mogelijk om weergaven afzonderlijk op te slaan of om door de persoon die de configuratie heeft uitgevoerd te laten bepalen wat er mag worden weergegeven.
Wilt u een specifieke visualisatie? Als de standaardvisualisatie niet volstaat, kunt u eenvoudig uw eigen HTML5-visualisatie toevoegen. U hoeft alleen maar verbinding te maken met de gestandaardiseerde gegevensuitwisselingsstroom.
EtherCAT
Deze module is beschikbaar voor apparaten met een EtherCAT-extensie. Binnen ACT kan vervolgens eenvoudige drag & drop gebruikt worden om mappings van/naar de EtherCAT-slave te genereren. ACT genereert ook automatisch een bijbehorend ESI-bestand dat samen met elke geschikte EtherCAT-master kan worden gebruikt om uw EtherCAT-netwerk comfortabel te configureren.
Eenmaal verbonden met EtherCAT, worden alle gegevens - afkomstig van het CAN (FD), Flexray of LIN-bussysteem of van een andere op EtherCAT gebaseerde sensor of IO-apparaat - gesynchroniseerd en op hetzelfde communicatiesysteem naar een PLC of Master Controller gedistribueerd om de testuitvoering te regelen.
- De EtherCAT-extensie maakt het combineren van de industriële netwerken in een testbank mogelijk
- Gemakkelijk signaal-selectie, voor analyse en stimulering via EtherCAT, met behulp van ACT
- EtherCAT configuratie kan direct uitgelezen worden
Ontwikkelgereedschap (UserCode)
ACT maakt veel verschillende configuraties mogelijk, maar biedt natuurlijk niet alle mogelijke functionaliteit. In dat geval kan een configuratie worden uitgebreid met een eigen C gebruikerscode.
Een op Eclipse gebaseerde ontwikkelomgeving is beschikbaar voor de ontwikkeling van eigen applicaties. Met behulp van deze ontwikkelomgeving kan gebruiker code voor de uitbreiding van een ACT-oplossing of voor volledig gescheiden toepassingen worden gecreëerd. ACT genereert een C-gebruikerscodesjabloon die al de API bevat om functies met de rest van het systeem te verbinden. Dit wordt ondersteund door de integratie in het ACT-project, de handige editor, cross-compiler, evenals een high-level taal debugger. De ontwikkelde applicaties kunnen stand-alone of op de Ixxat embedded systemen worden uitgevoerd.
Functionele modellen
Voor sommige gebruikers is de ontwikkeling van C code wellicht te complex of bestaan er al modellen vanuit andere projecten. De integratie van deze modellen is mogelijk via een API, gebaseerd op de gebruikerscode bus. Net als bij de gebruiker code, kan een Matlab/Simulink model dan toegang tot de gemapte signalen en berichten.
- Eenvoudige implementatie van eigen functies, bijv. voor de controle van de digitale uitgangen of de uitvoering van complexe trigger-modules voor de logger
- Gebruikerscode bus toegevoegd als een virtuele bus naar de gateway configuratie
- I/O signalen voor eigen code mapped via drag & drop van en naar alle andere bussystemen
- Gebruikerscode applicatie wordt geschreven in standaard C en kan ook specifieke algoritmes vertegenwoordigen
- Eclipse-gebaseerde SDK incl. remote debugger voor het ontwikkelen en testen van de applicatie
IxAdmin
IxAdmin is de pc-gebaseerde beheertool voor de FRC-EP-serie, Mobilizer en CANnector-platformen, die via USB, Ethernet of wifi kunnen worden aangesloten.
- Configuraties uploaden/downloaden
- Beheer van meerdere configuraties
- Uitvoeren van apparaatupdates
- Firmware/board support package bijwerken
- Beheer van runtime-licenties
- Algemene instellingen
- Toegang tot het webgebaseerde dashboard
- Toegang tot logbestanden
- Ook beschikbaar als command line-programma
Vehicle Editor
De basis voor de meeste oplossingen wordt gevormd door busbeschrijvingsbestanden zoals CANdB, DBC, LDF, FIBEX of AUTOSAR-XML. Normaal gesproken bevatten deze beschrijvingen veel informatie, maar missen ze belangrijke details zoals CRC, checksum of algoritmes voor het tellen van actieve bussen, die nodig zijn om bijvoorbeeld een Residual Bus Simulation (RBS) te genereren.
Met de Vehicle Editor kunt u een complete voertuigbeschrijvingsdatabase creëren met alle benodigde informatie. Bij wijzigingen gedurende de levenscyclus van uw testapplicatie (bijvoorbeeld nieuwe voertuigintegratieniveaus) kan een nieuwe variant van een dergelijke voertuigbeschrijvingsdatabase worden aangemaakt. Dit maakt het vervolgens eenvoudig om bestaande residual bus- of gatewayconfiguraties over te zetten. Dit bespaart tijd en vermindert het risico op fouten in reeds gevalideerde testconfiguraties.
