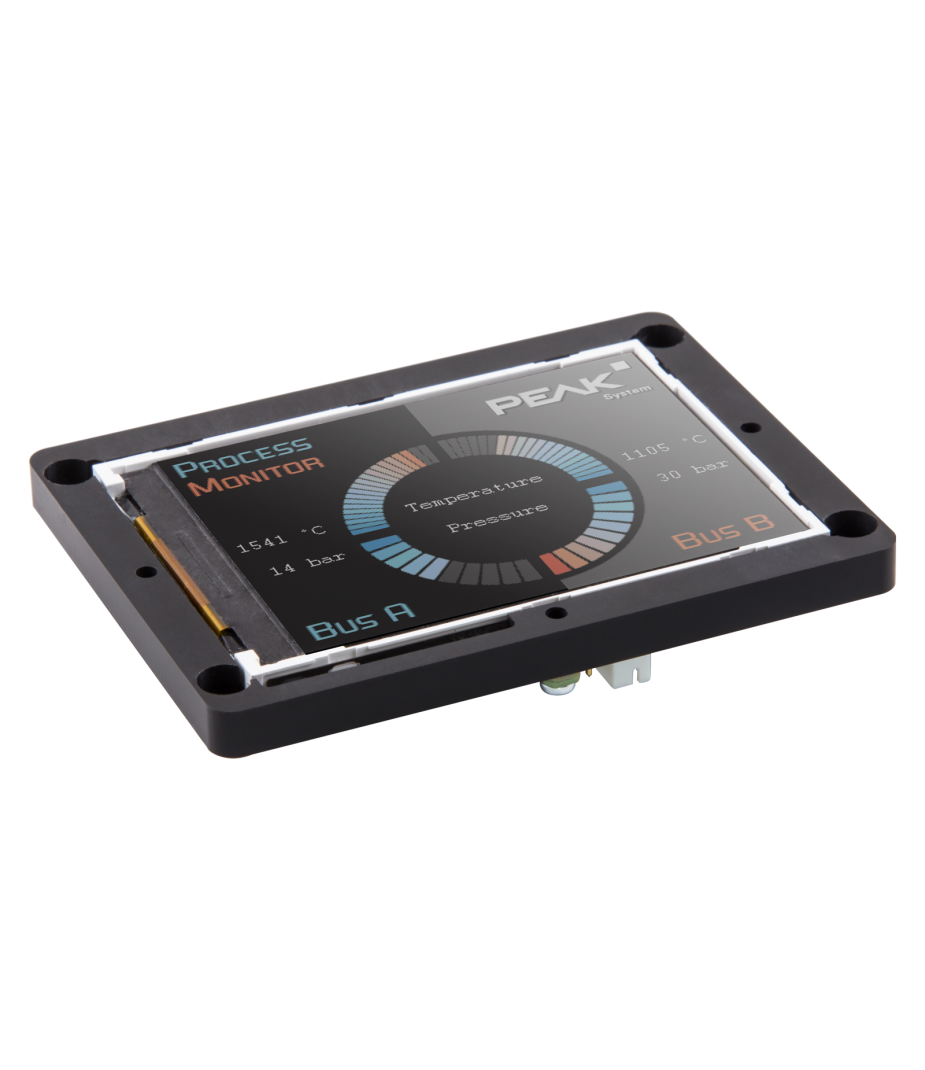

PCAN-MiniDisplay

Visualisatie en registratie van CAN-data met 2x CAN

Op aanvraag





De Peak PCAN-MiniDisplay ondersteunt het CAN-protocol
PCAN-MiniDisplay vanPeak

Offerte aanvraag

Stel een vraag

De Peak PCAN-MiniDisplay wordt in de eerste plaats gebruikt als gebruikersinterface voor de visualisatie van CAN-data. Daarnaast beschikt het apparaat over twee snelle CAN-connectoren voor een stabiele verbinding met de CAN-bus. Voordat het systeem wordt ingezet, wordt de grafische weergave van binnenkomende CAN-data geconfigureerd. Daarna verschijnen de gegevens overzichtelijk op het geïntegreerde TFT-display. Bovendien ondersteunt het display een duidelijke en snelle interpretatie van CAN-communicatie. Daardoor is het systeem geschikt voor uiteenlopende industriële en automotive toepassingen.

Ook kan de PCAN-MiniDisplay worden gebruikt voor datalogging binnen CAN-netwerken. Tijdens gebruik wordt het volledige dataverkeer opgeslagen op een geheugenkaart. Daarna kunnen de opgeslagen gegevens op een pc worden afgespeeld of geanalyseerd. Bijvoorbeeld tijdens foutdiagnose, systeemtests of langdurige metingen. Bovendien vereenvoudigt dit proces de evaluatie van complexe CAN-data. Daardoor wordt analyse efficiënter en nauwkeuriger uitgevoerd.

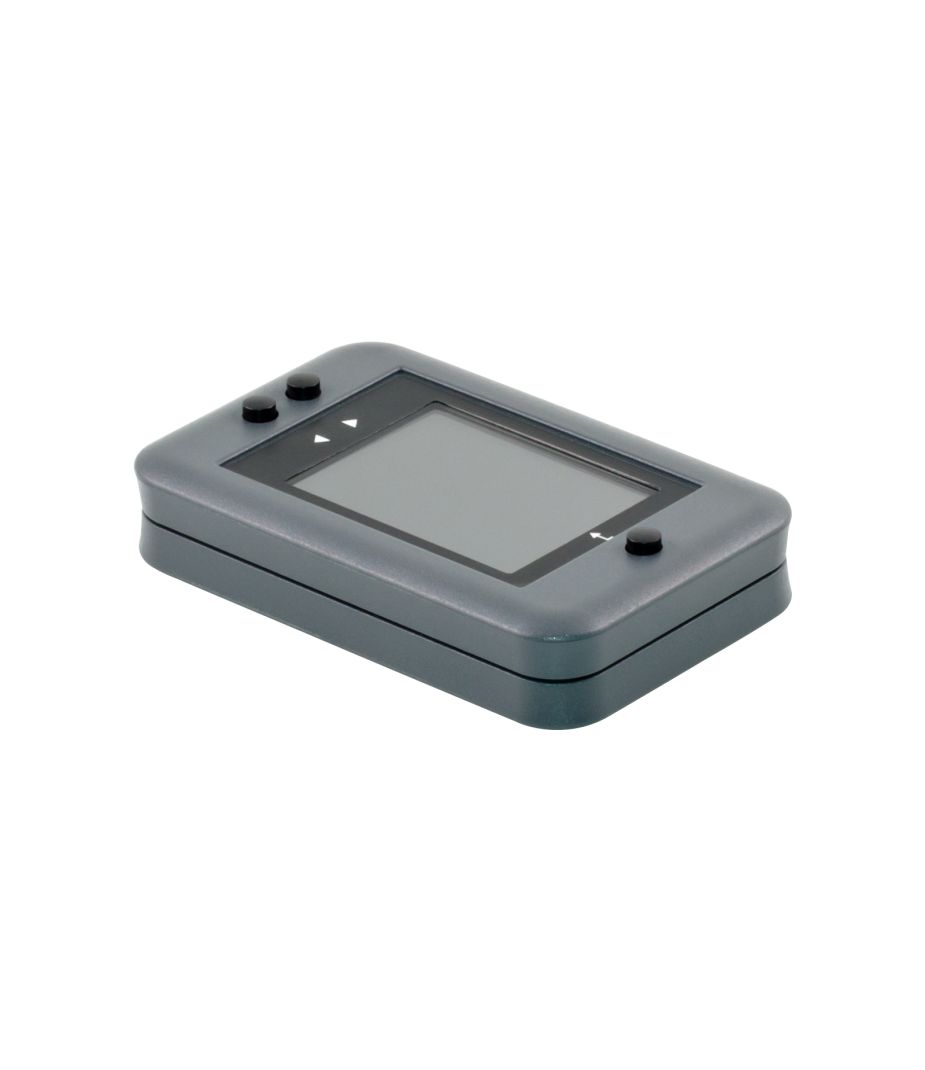

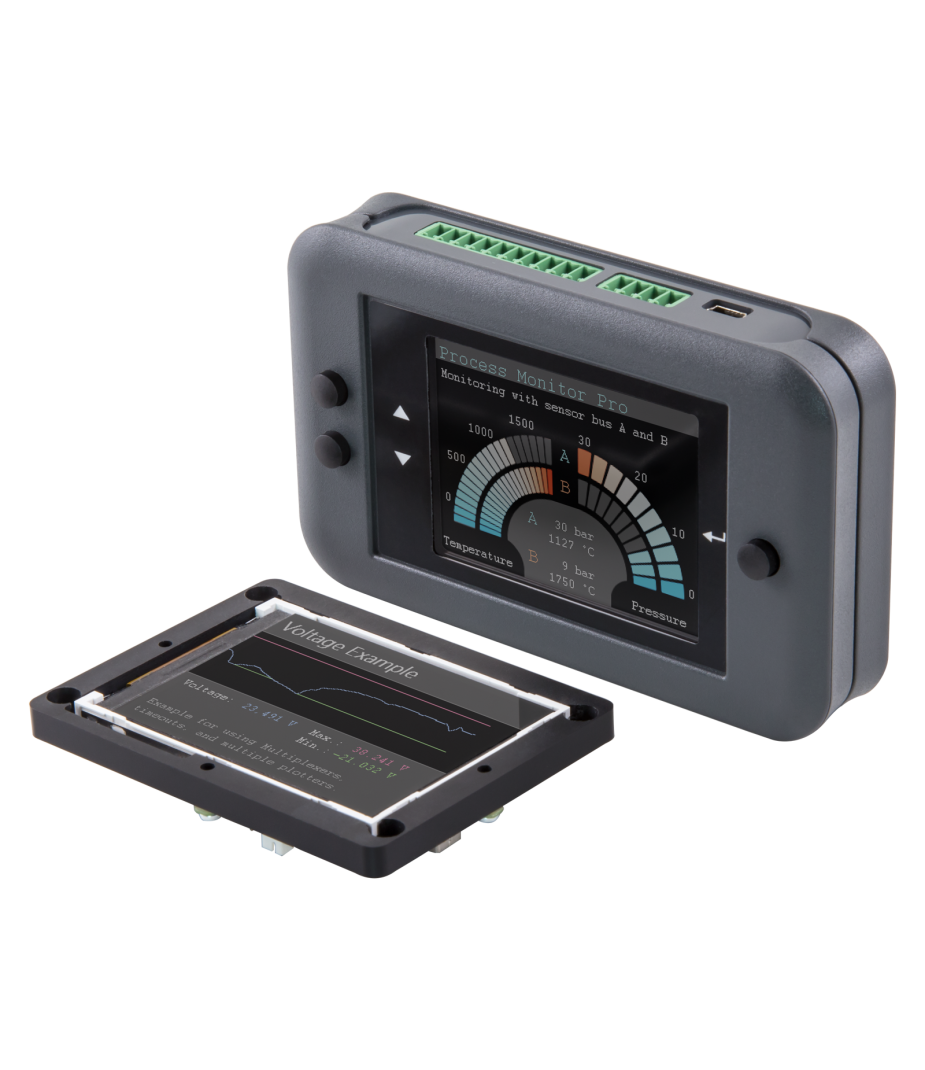

Naast de ingebouwde PCAN-MiniDisplay is er bovendien een versie met kunststof behuizing en drukknoppen beschikbaar. Hiermee kunnen toepassingsspecifieke configuraties eenvoudig worden gecreëerd en geëvalueerd. Daarnaast kan de gebruiker tijdens gebruik direct schakelen tussen verschillende configuraties. Daardoor blijft de bediening flexibel en overzichtelijk. Tenslotte biedt deze uitvoering extra gebruiksgemak tijdens testen, validatie en praktische evaluaties.

Kenmerken en voordelen

  • TFT display
  • 2x CAN met wake-up mogelijkheid
  • 2x Analog input
  • 1x Digital input en 1x Digital output
  • Slot voor microSD geheugenkaart (max. 32 GByte)
  • USB 2.0 port voor toegang tot geuheugenkaart
  • Freely configurable visualization of CAN data via text files
  • Opname van inkomende CAN-berichten op de interne geheugenkaart
  • CAN ID-filtering voor opnames, afzonderlijk configureerbaar voor elk CAN-kanaal
  • Afspelen van een opname met optionele herhaalfunctie

Tech Specs

Controller

2x CAN CC (Classic CAN 2.0A/B)

CAN Mode

CAN high-speed (ISO 11898-2)

CAN Baudrates

40 kBit/s … 1 Mbit/s

Display

TFT active matrix
320 x 240 pixels

Geheugenkaart

MicroSD max 32 Gb

Analoge ingang

10-bit A/D
Bereik 0~16,5 V

Digitale ingang

10 kΩ pull-up

Digitale uitgang

Low-side
Max 32 V / 500 mA

USB Poort

USB 2.0
SD-kaart toegang

Connector

Schroef

Voeding

7~30 V=

Stroomverbruik

max. 135 mA bij 12 V=

Temperatuur

Gebruik -20 °C tot +70 °C
Opslag -30 °C tot +80 °C

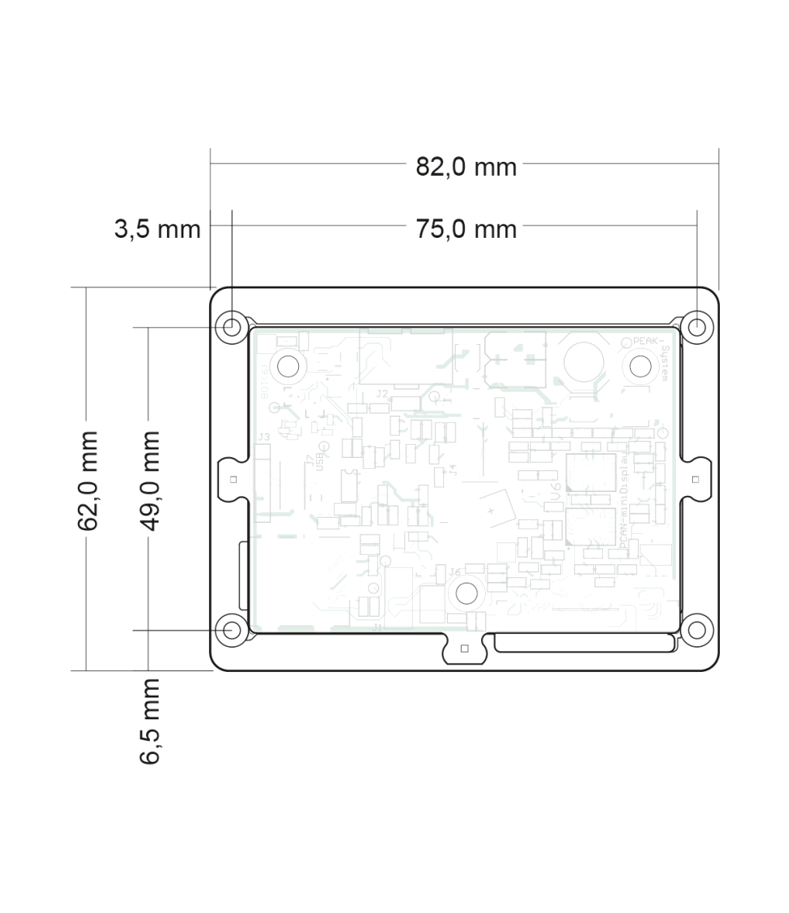

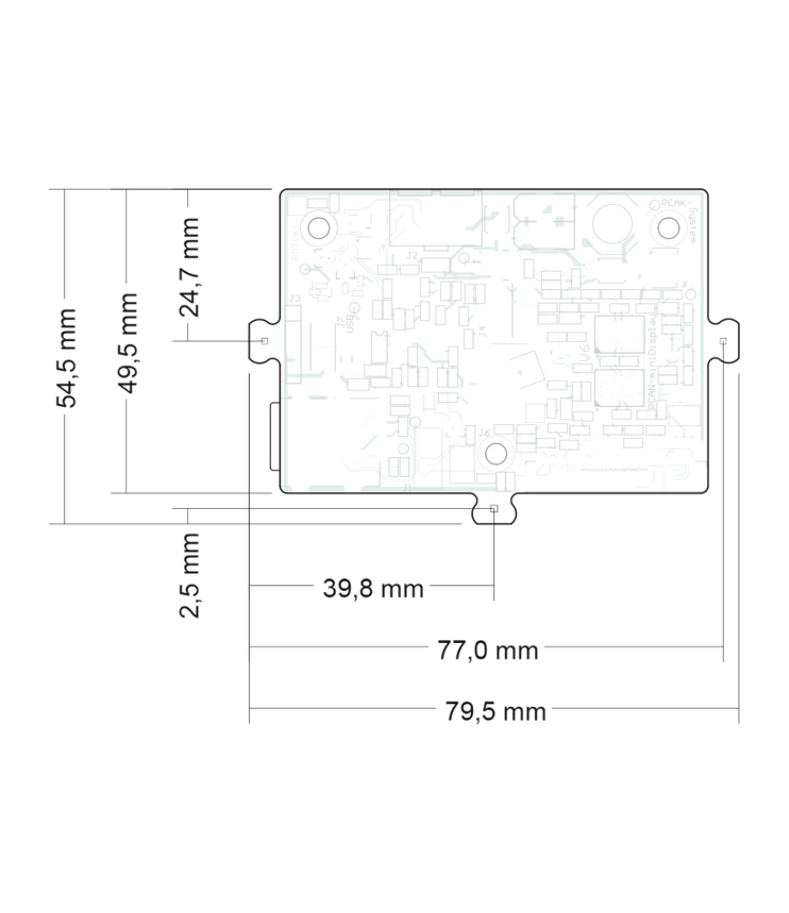

Afmetingen

80 x 55 x 18.3 mm

Certificering

CE

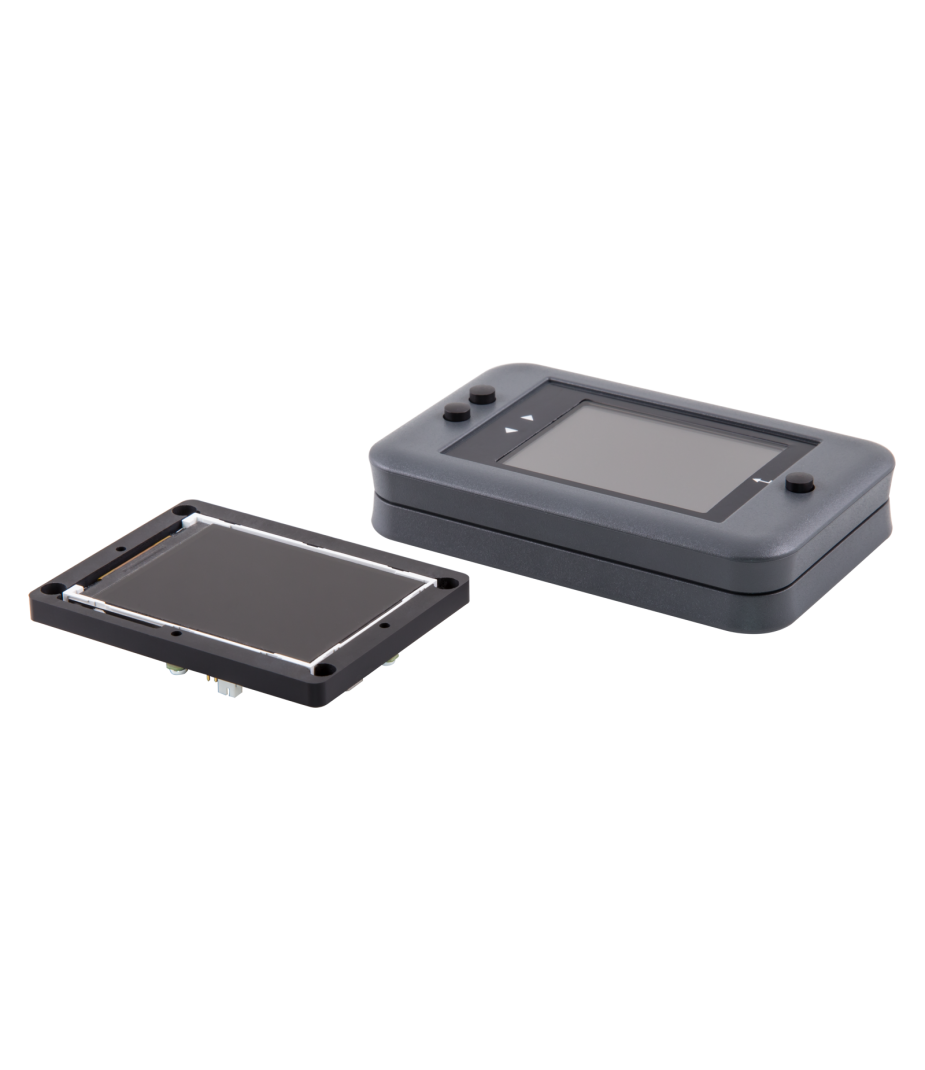

Tech Specs (Case)

Afmetingen

116.5 x 72.5 x 24.5 mm

FAQ

  • Zijn er CAN-afsluitweerstanden in de PCAN-MiniDisplay ingebouwd?

    Er zijn géén CAN-afsluitweerstanden ingebouwd, hiervoor is ook geen mogelijkheid. Eventueel kunnen afsluitweerstanden over de CAN-aansluitingen - per gewenst CAN-kanaal - gemonteerd worden. Als alternatief hebben we de PCAN-Adapter D-Sub to Screw Terminals als accessoire beschikbaar.

  • Kan ik op rekening bestellen?

    Ja, dat kan zeker! De meeste klanten kopen via een Inkoop Opdracht.
    Vraag daarvoor eerst een offerte aan en stuur vervolgens de inkoopopdracht (PO) via email, simpelweg vanuit uw eigen inkoopsysteem. Bij de eerste bestelling kunnen we aanvullende vragen stellen om een credit check uit te voeren. Neem contact met ons op als onze bedrijfsgegevens benodigd zijn voor registratie in het inkoopsysteem.

    Om veiligheidsredenen dienen klanten die gevestigd zijn in, of willen verzenden naar, landen buiten de Benelux altijd vooraf te betalen.

  • Waarom zijn alle prijzen op aanvraag?

    De online webshop is nog in aanbouw. Zodra deze beschikbaar is, zijn natuurlijk ook alle prijzen zichtbaar.

    Maar alles is natuurlijk gewoon leverbaar en we informeren je graag over de prijzen en levertijden. Neem contact met ons op, of bel even. We hebben ruim 30 jaar ervaring met CAN. We helpen je graag en bieden je direct praktisch advies of ondersteuning.



Bestelnummer(s)

IPEH-002262 PCAN-MiniDisplay
2x CAN
Country of Origin: Duitsland
HS Code: 8517620000
IPEH-002262-KSM01 PCAN-MiniDisplay & Case
2x CAN
Country of Origin: Duitsland
HS Code: 8517620000

Leveringsomvang

PCAN-MiniDisplay
  • Gebruikershandleiding 1
  • Montageframe
  • Kabels voor voeding, CAN en digitale ingangen
  • Geïnstalleerde geheugenkaart van 512 MB
  • Conversiesoftware PEAK-Converter voor Windows® 2
  • Configuratievoorbeelden
PCAN-MiniDisplay Case
  • PCAN-MiniDisplay inclusief kunststof behuizing
  • Aansluitconnectoren
  • Geïnstalleerde geheugenkaart van 512 MB
  • Conversiesoftware PEAK-Converter voor Windows® 2
  • Configuratievoorbeelden
1 Beschikbaar als PDF
2 Alle software als download beschikbaar
