CANopen PLC

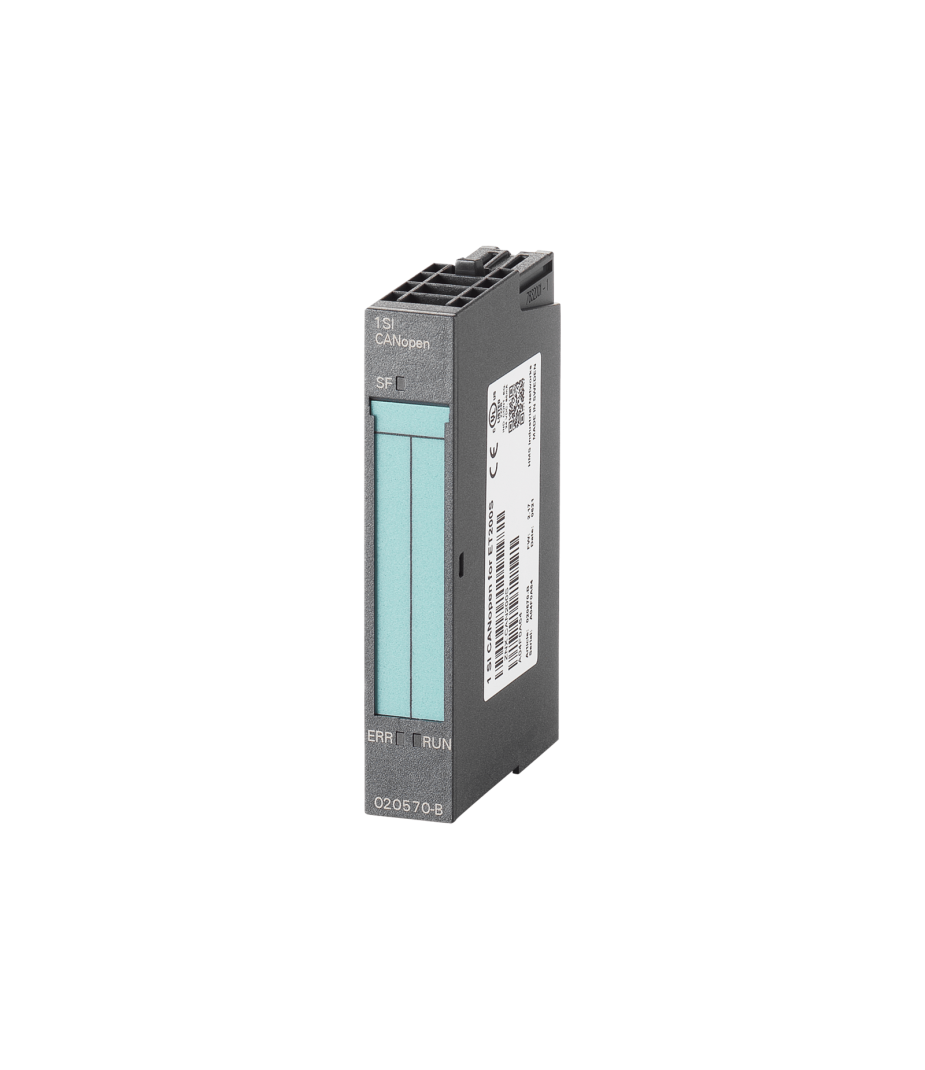

1 SI CANopen

CANopen module voor SIMATIC® ET200S met 1x CAN

Op aanvraag





De Ixxat 1 SI CANopen ondersteunt het CAN-protocol
De Ixxat 1 SI CANopen ondersteunt het CANopen-protocol
1 SI CANopen vanIxxat

Stock SE

Offerte aanvraag

Stel een vraag

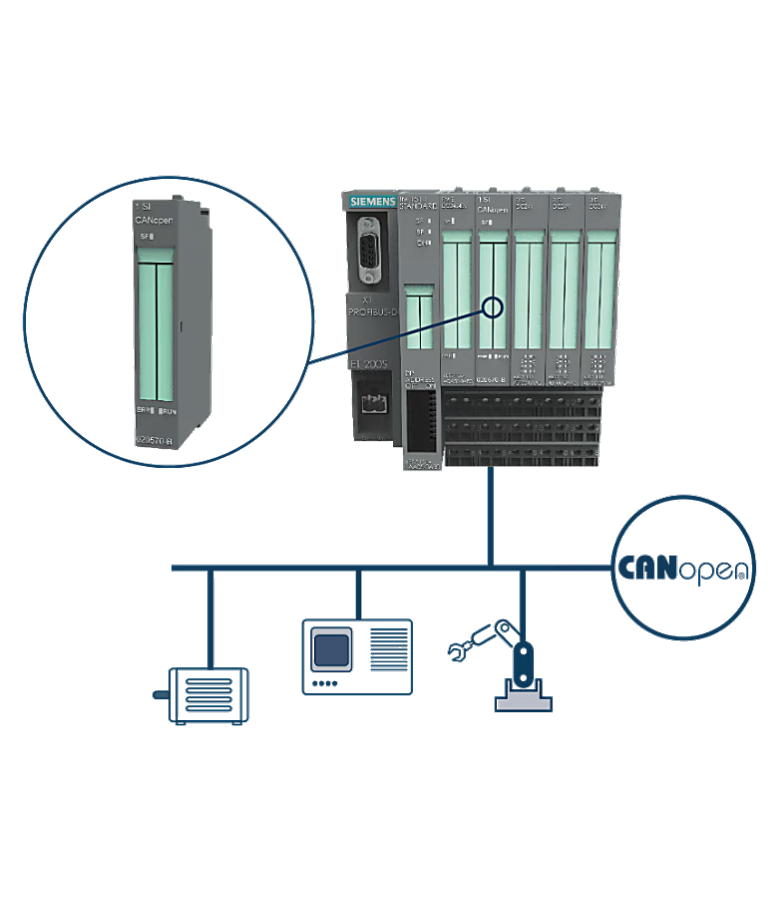

De Ixxat 1 SI CANopen is een compacte module voor SIMATIC ET200S modulaire I/O-systemen en biedt een eenvoudige en kosteneffectieve manier om CANopen-nodes aan te sluiten. Het maakt naadloze integratie en aansturing van CAN/CANopen-netwerken mogelijk via PROFIBUS of PROFINET, waardoor de uitbreiding van SIMATIC®-omgevingen wordt vergemakkelijkt en de efficiëntie wordt verhoogd.

De module kan zowel als master als slave functioneren, afhankelijk van de toepassing. In mastermodus kan de 1 SI CANopen het volledige netwerk beheren, inclusief het initialiseren van nodes, het bewaken van statussen en het uitvoeren van configuraties. In slavetoepassingen zorgt de module voor een soepele koppeling tussen een CANopen-netwerk en de SIMATIC®-omgeving.

De integratie van de 1 SI CANopen in de ET 200S wordt uitgevoerd in SIMATIC® Step 7. De configuratie van het CANopen-netwerk gebeurt met de "Anybus Configuration Manager - CANopen", een Windows® tool die meegeleverd wordt. Deze software stelt CANopen-nodes in, definieert communicatieparameters en wijst data-objecten (PDO's) toe.

Als alternatief kan de module werken als een standaard CAN 2.0A node. Daardoor is de module inzetbaar binnen uiteenlopende industriële CAN-toepassingen. Kortom, de 1 SI CANopen biedt een flexibele oplossing voor industriële communicatie en automatisering.

Kenmerken en voordelen

  • Plug-in CANopen Master/Slave module voor SIMATIC® ET200S Distributed I/O
  • Verbindt maximaal 126 CANopen slave nodes in master mode
  • SIMATIC® ET200S stand-alone operatie
  • Module “hot swap”-ondersteuning – vervanging zonder het uitschakelen van de voeding
  • Ondersteunt Isochrone modus
  • Kant-en-klare functieblokken beschikbaar voor gemakkelijke PLC programmeringin Step 7
  • Kan in de hardwarecatalogus van Step7 worden geïmporteerd
  • Transparante CAN 2.0A modus
  • Anybus Configuratie Manager CANopen in de levering bijgesloten

Tech Specs

Protocol

CANopen

Aantal nodes

Max. 126
per gebruikte 1 SI CANopen

Controller

CAN CC (Classic CAN 2.0A)
11-bit identifier

CAN Mode

CAN high-speed (ISO 11898-2)

CAN Baudrates

10 kBit/s … 1 Mbit/s

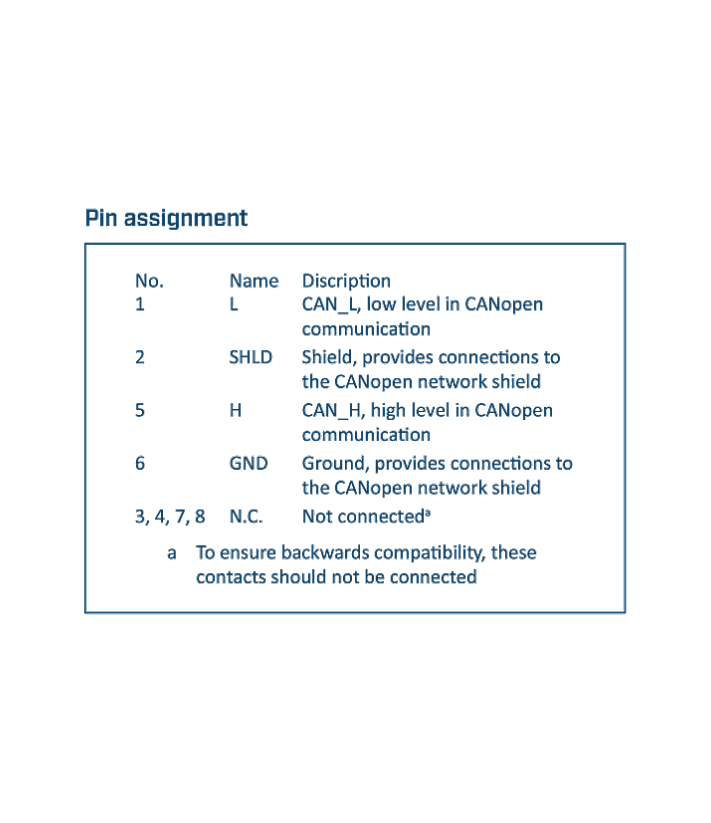

Connector

Schroef

Voedingsspanning

24 V ±15%
gevoed door ET200S

Stroomverbruik

max. 33 mA bij 24 V=

Temperatuur

Gebruik 0 °C tot +60 °C
Opslag -40 °C tot +70 °C

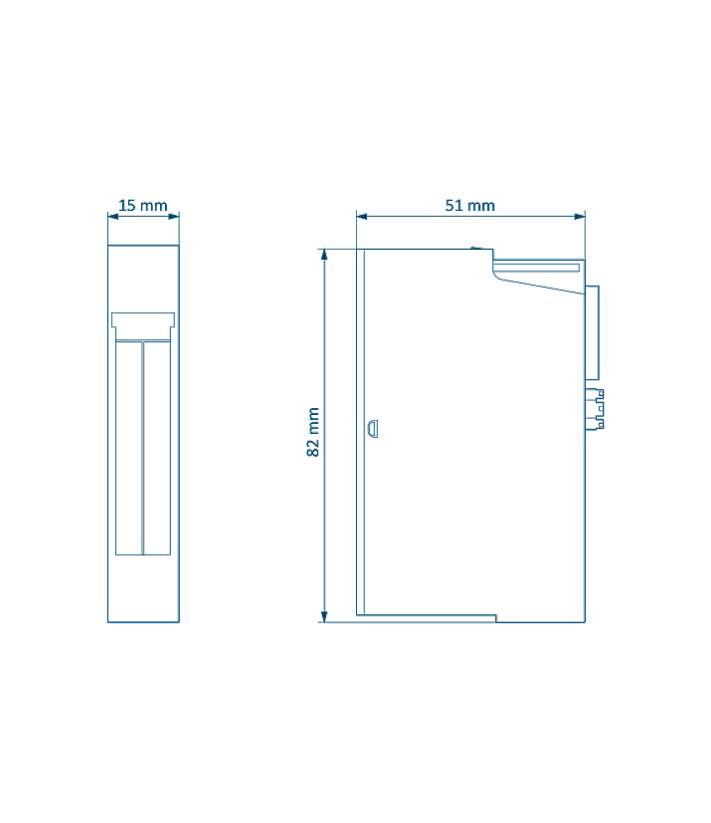

Afmetingen

15 x 81 x 52 mm

Certificering

CE,

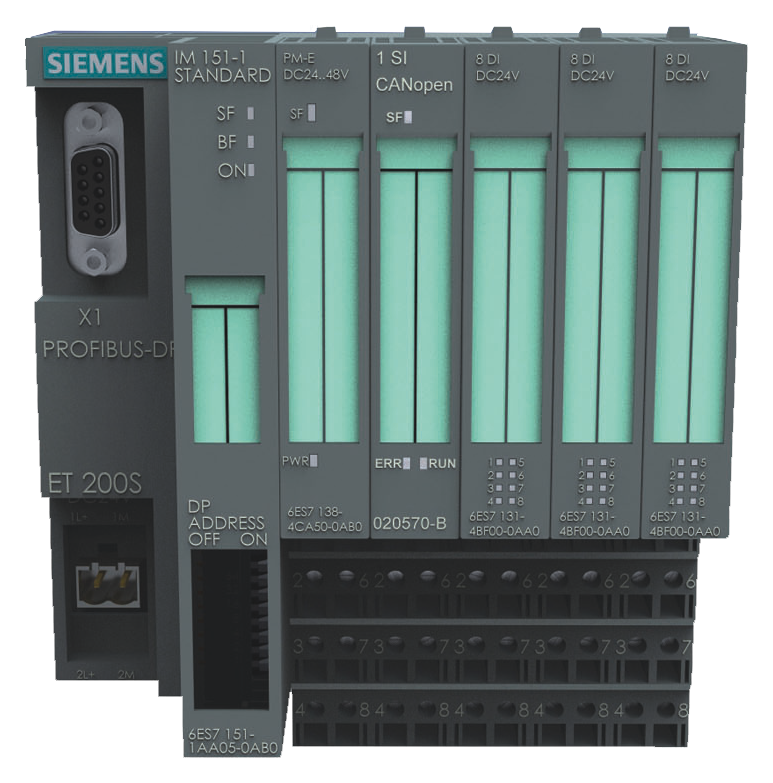

CANopen voor ET200S

CANopen ondersteuning

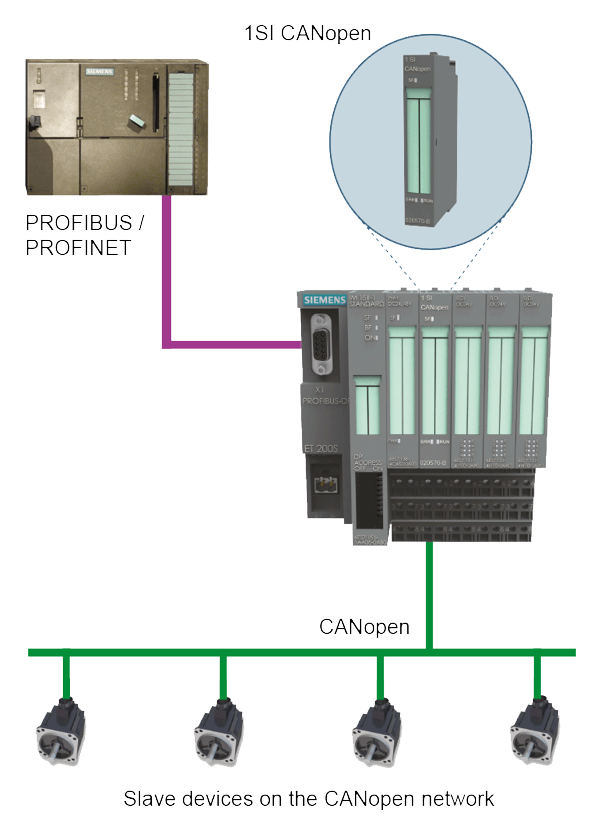

Met de 1 SI CANopen integreert Ixxat de CANopen master-technologie binnen de SIMATIC® architectuur. De 1 SI CANopen maakt de eenvoudige integratie van Siemens apparatuur in bedrijfssegmenten waar CANopen en andere CAN gebaseerde protocollen gebruikt worden. Dit biedt ook de mogelijkheid voor PROFIBUS / PROFINET-controllers (S7 / ET200) om te communiceren met CANopen veldbus-apparaten (gateways).

De 1 SI CANopen module werkt met alle SIMATIC ET 200S Distributed I/O-systemen, met uitzondering van de Basic en Compact-versies.
CANopen eigenschappen
  • CANopen-implementatie volgens de CANopen-specificatie CiA® 301 rev. 4.2 en CANopen-master volgens CiA® 302 (deel 1-5)
  • PDO-functionaliteit (Process Data Objects), Push en Pull
  • 126 ontvangst- en 126 verzend-PDO's
  • SDO-client-functionaliteit (Expedited & Segmented Upload/Download Domain Protocol)
  • Configuratiemogelijkheid via SDO's
  • Heartbeat-producer/consumer-functionaliteit
Master
  • SDO (Service Data Objects) - Serverfunctionaliteit
  • NMT (Network Management Telegrams) - Master om het netwerk op te starten en te bewaken
  • Knooppuntbewaking - producent/consument
  • Synchronisatie - producent/consument
  • LSS master functionaliteit
Slave
  • Node guarding - consumer
  • Synchronization - consumer
  • LSS slave functionaliteit
  • Automatische bir rate detectie

CANopen configuratie en TIA Portal® integratie

De naadloze integratie in de SIMATIC wereld is een van de meest essentiële eisen wanneer het SIMATIC automatiseringssysteem wordt uitgebreid met veldbus apparatuur die niet gebaseerd is op PROFIBUS of PROFINET. Ixxat heeft hierop gelet waardoor een naadloze integratie van de 1 SI CANopen module in TIA Portal mogelijk is. Configuratie van de aangesloten CANopen netwerk wordt intuïtief uitgevoerd met de optionele Anybus Configuration Manager - CANopen.
De Anybus Configuration Manager scant de aanwezige apparaten op het CANopen subnetwerk. De software is met de CAN-bus gekoppeld met behulp van een CAN-interface, die apart verkrijgbaar is.

Zodra de configuratie is voltooid, wordt de CANopen netwerkconfiguratie gedownload naar de 1 SI CANopen module en opgeslagen in niet-vluchtig geheugen. Als een 1 SI CANopen wordt vervangen, wordt de configuratioe vanuit de PLC naar de nieuwe module gedownload, waardoor down-tijd in toepassingen met hoge beschikbaarheid aanzienlijk verminderd wordt. 1 SI CANopen modules kunnen worden vervangen, terwijl de ET200S onder spanning staat.

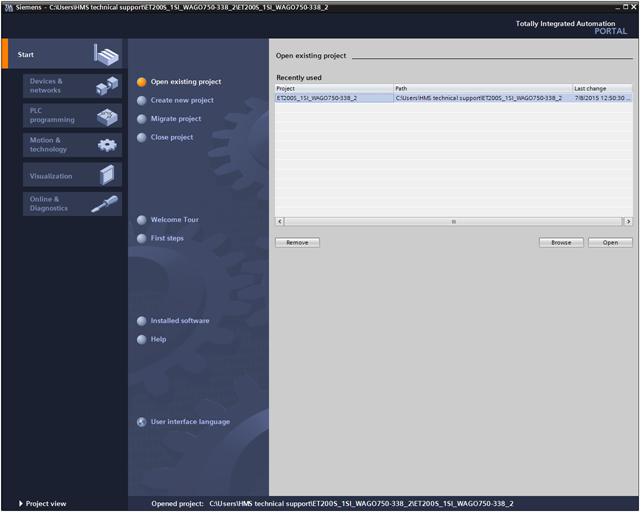

Ixxat 1 SI CANopen TIA Portal<sup>®</sup> - Overview

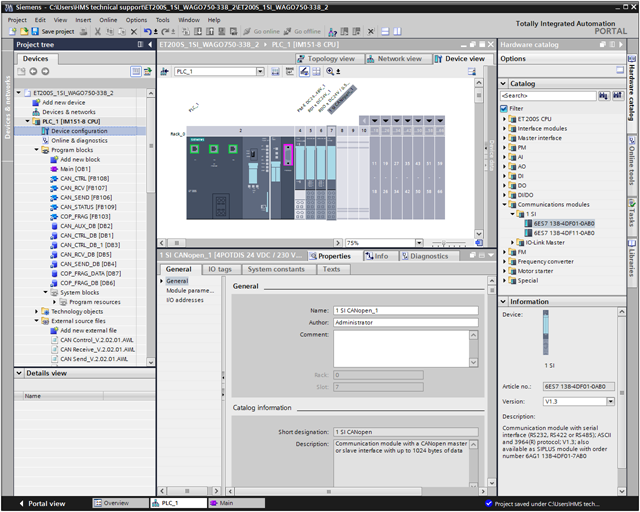

Ixxat 1 SI CANopen TIA Portal<sup>®</sup> - Device

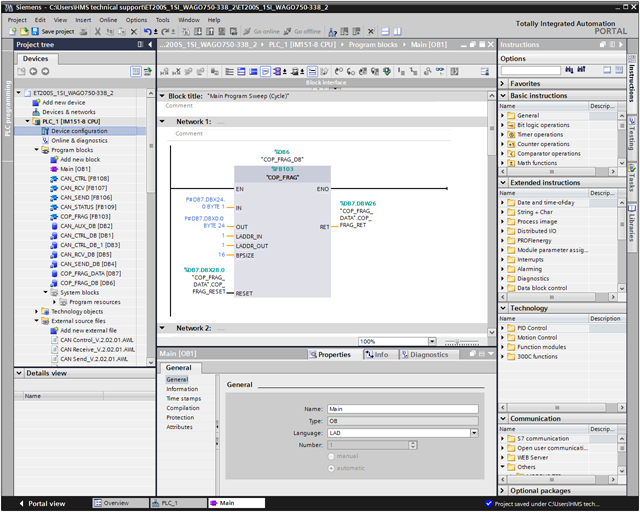

Ixxat CM CANopen TIA Portal<sup>®</sup> - Object

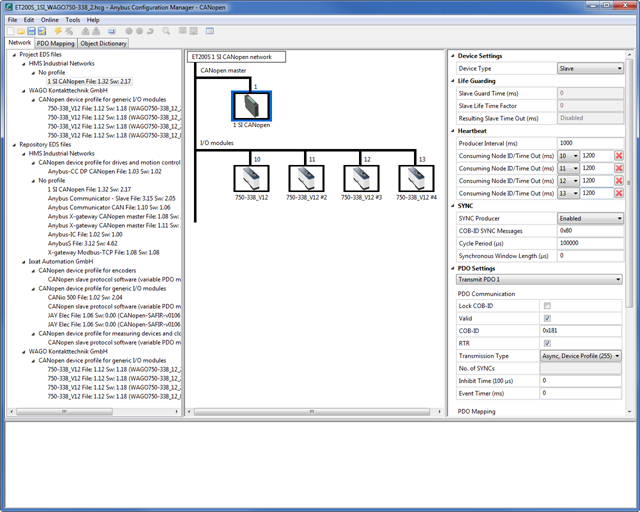

Ixxat 1 SI Anybus Configuration Manager CANopen

Transparent CAN CC (Classic CAN 2.0) modus

Met deze functionaliteit ondersteunt de 1 SI CANopen module de overdracht van ieder gewenst CAN-bericht vanuit de PLC ongeacht het gebruikte CAN protocol en de ontvangst van een aantal vooraf gedefinieerde CAN-berichten vanuit het CAN netwerk.

  • Implementatie van ieder CAN gebaseerde protocol dat in geïnterpreteerd / gegenereerd wordt door de PLC
  • Speciaal PLC functieblok beschikbaar voor eenvoudige integratie in TIA Portal®
  • Transparante passage van CAN berichten door de 1 SI CANopen module
  • Mogelijkheid tot het verzenden en ontvangen CAN-berichten vanuit TIA Portal®
  • Ondersteunt enkel CAN 2.0A (11-bit CAN identifiers)
  • CANopen functionaliteit is uitgeschakeld als de transparante CAN-modus wordt gebruikt

FAQ

  • Kan de 1 SI CANopen met de ET200SP gecombineerd worden?

    De 1 SI CANopen is exclusief ontworpen voor de SIMATIC® ET200S. Omdat de ET200SP en de ET200S niet volledig compatibel met elkaar zijn, kan de 1 SI CANopen helaas niet met de ET200SP gecombineerd worden.

  • Is er een CAN-afsluitweerstand in de 1 SI CANopen ingebouwd?

    Er is géén CAN-afsluitweerstand ingebouwd, hiervoor is ook geen mogelijkheid. Eventueel kan een afsluitweerstand over de CAN-aansluitingen gemonteerd worden. Als alternatief hebben we de PCAN-Adapter D-Sub to Screw Terminals als accessoire beschikbaar.

  • Kan ik op rekening bestellen?

    Ja, dat kan zeker! De meeste klanten kopen via een Inkoop Opdracht.
    Vraag daarvoor eerst een offerte aan en stuur vervolgens de inkoopopdracht (PO) via email, simpelweg vanuit uw eigen inkoopsysteem. Bij de eerste bestelling kunnen we aanvullende vragen stellen om een credit check uit te voeren. Neem contact met ons op als onze bedrijfsgegevens benodigd zijn voor registratie in het inkoopsysteem.

    Om veiligheidsredenen dienen klanten die gevestigd zijn in, of willen verzenden naar, landen buiten de Benelux altijd vooraf te betalen.

  • Waarom zijn alle prijzen op aanvraag?

    De online webshop is nog in aanbouw. Zodra deze beschikbaar is, zijn natuurlijk ook alle prijzen zichtbaar.

    Maar alles is natuurlijk gewoon leverbaar en we informeren je graag over de prijzen en levertijden. Neem contact met ons op, of bel even. We hebben ruim 30 jaar ervaring met CAN. We helpen je graag en bieden je direct praktisch advies of ondersteuning.



Bestelnummer(s)

020570-B 1 SI CANopen
1x CAN
Country of Origin: SW
HS Code: 8517620000

Systeemvereisten

  • Windows® (x32) 7, 8, 10 of 11
  • Voor het configureren is een Ixxat PC CAN-interface benodigd

Leveringsomvang

1 SI CANopen
  • Gebruikershandleiding 1
  • Anybus Configuration Manager - CANopen voor Windows® 2
  • Functie blokken en configuratie bestanden 2
1 Beschikbaar als PDF
2 Alle software als download beschikbaar

Geïnteresseerd?

Bent u geïnteresseerd in de 1 SI CANopen? Vraag dan, geheel vrijblijvend, een offerte aan. Wilt u meer informatie? Stuur dan een e-mail naar -Hidden- of ga naar onze contactpagina. Bellen kan natuurlijk ook, we zijn bereikbaar op -Hidden-.
Twincomm heeft ruim 30 jaar ervaring met CAN. We helpen u graag en bieden u direct praktisch advies of ondersteuning.
